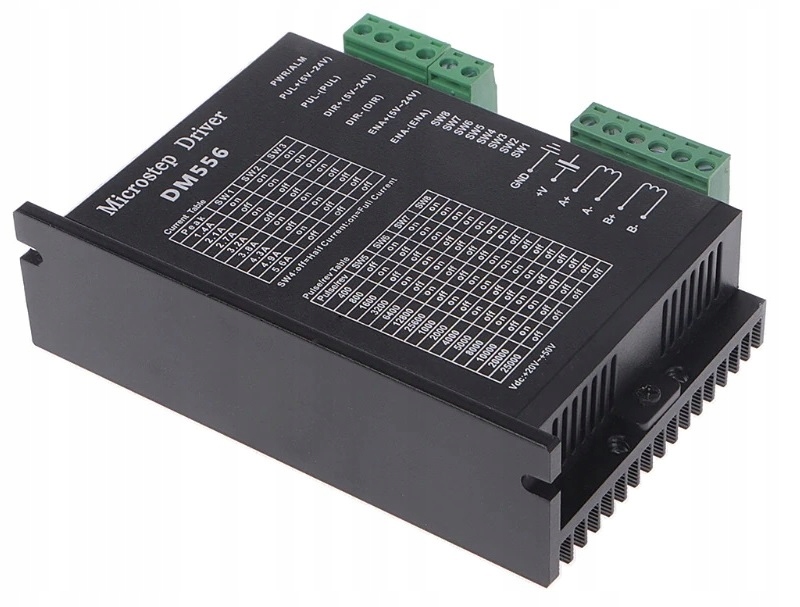

КОНТРОЛЕР КРОКОВОГО ДВИГУНА DM556 5.6A 50V 1/128

Контроллер шагового двигателя 5,6А

Контроллер шагового двигателя с максимальным током 5,6А и напряжением питания 24-50В постоянного тока. Устройство предназначено для работы с двухфазными униполярными и биполярными шаговыми двигателями с 4 или 6 контактами.

Благодаря очень большому делению может быть достигнута высокая точность позиционирования.

Контроллер может работать со следующими делениями:

p>

• 1/1 200 шагов на оборот
• 1/2 400 свечей на оборот
• 1/4 800 шагов на оборот
• 1/8 1600 шагов на оборот
• 1/16 3200 шагов на оборот
• 1/32 6400 шагов на оборот< /li>
• и многие другие (см. фото)

В контроллере мы можем установить соответственно максимальный ток:

• 1,4А
• 2,1А
• 2,7А
• 3,2А
• 3,8А
• 4,3А
• 4,9А
• 5,6А

Устройство имеет оптоизолированные входные сигналы с обоих контактов (+ и -), поэтому им можно управлять как PNP (плюс питание ) или NPN (питание от земли).

Контроллер имеет следующие входные сигналы:

ENA- («клемма «-» сигнала активации привода)

ENA+ (клемма «+» сигнала активации привода)

DIR- (клемма «-» сигнала направления)

DIR+ (клемма «+» сигнала направления)

PUL- (клемма «-» импульсного сигнала)

PUL+ («+» клемма импульсного сигнала)

Контроллер устроен так, что входные сигналы подаются от напряжения 5В напряжение (логика ТТЛ 5В), если входные сигналы поступают от источника с другим напряжением 12, 24В, то для них следует использовать соответствующий резистор 3,3кР.

Особенности продукта

• Высокое качество изготовления
• Простое подключение
• Оптоизоляция входов
< /ул >

Технические параметры

• Напряжение питания 24-50 В постоянного тока
• Максимальный выходной ток 5,6А
• Максимальное деление 1 /128
• Защита от перегрузки

Размеры

• Ширина A=120 мм
• Высота B=85 мм
• Вес ок. 100 г.

Применение:

• Фрезерные станки
• Плоттеры
• Общие контроллеры (усилители мощности) для шаговых двигателей
Применение:
• Фрезерные станки
• Плоттеры
• Контроллеры общего назначения (усилители мощности) для шаговых двигателей
• ли >
