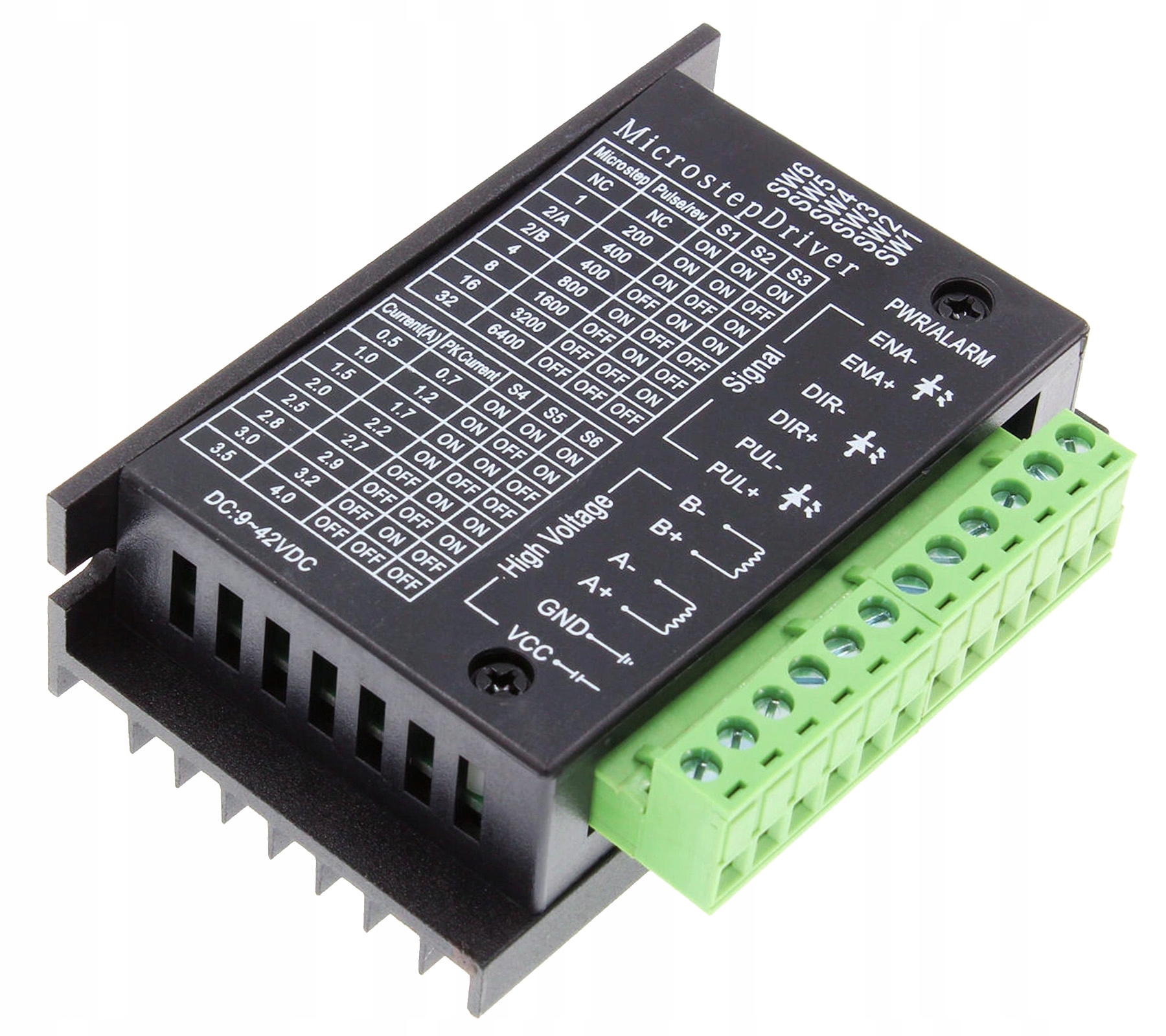

Контроллер шагового двигателя с ЧПУ TB6600

Применяется в двигателях различной мощности: от NEMA17 до NEMA24

Контроллер шагового двигателя, построенный на системе TB6600, гибридный, способный управлять би- и униполярными, 2-х и 4-фазными двигателями.

Оборудован на всех входах и выходах с оптической изоляцией и фильтрацией помех.

Плавность, точность работы и медленный запуск двигателя обеспечиваются за счет управления ШИМ-сигналом.

Контроллер является идеальным компонентом для создания фрезерных станков, станков с ЧПУ, этикетировочных машин, гравировальных станков или 3D-принтеров, которые требуют использования шаговых двигателей большей мощности.

Устройство может использоваться в двигателях различной мощности: от NEMA17 до NEMA24, это обеспечивает восемь настроек тока от 0,5 А (0,7 А в импульсе) до 3,5 А (4,0 А в импульсе) и семь настроек ступенчатого деления .

Технические характеристики:

• Состояние: Новое
• Рабочее напряжение: 9–42 В
• Напряжение логических сигналов: 3,3–12 В
• Рабочий ток: 0,5–4 А
• Ступенчатое деление: 1 1/2 1/4 1/8 1/16 1/32
• Импульсов на оборот: 200 400 800 1600 3200 6400
• Размеры: 96 x 71 x 36 мм
• Рабочая температура: от -10°C до 45°C
• Вес: < б>ок. 200 грамм
• Гальваническая развязка входов контроллера
• Защиты: От слишком высокого напряжения, от слишком низкого напряжения, от слишком высокого ток, короткое замыкание
• Рекомендуется для двигателей от NEMA17 до NEMA24
