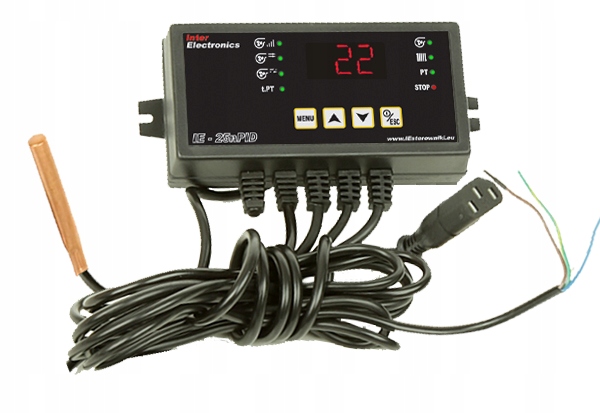

ПИД-регулятор IE25 для котла, камина, печи центрального отопления.

Контроллер поддерживает:

• Вентилятор,
• Тепловой насос,
• Датчик температуры выхлопных газов PT1000

В этой же серии контроллеров на других наших аукционах также доступны с поддержкой:

комнатный термостат IE24

Насос ГВС IE26

Лоток IE28.

В комплект входят:

• контроллер котла IE25 с проводкой,
• вытяжной газ PT1000 датчик температуры
• соединительный блок и удлинительный кабель 0,80 м
• кронштейн и винты для крепления контроллера,
• li>
• руководство пользователя, гарантийный талон

Контроллер котла IE25 оснащен так называемым алгоритмом управления . PID, который автоматически выбирает мощность вентилятора в зависимости от нагрузки котла. Вентилятор работает с переменной эффективностью непрерывно, что приводит к более стабильной работе и температуре котла, а также к снижению выбросов выхлопных газов. Работа котла после превышения заданной температуры является нормальным явлением, когда вентилятор работает с минимальный КПД, «перетаскивая» температуру на величину параметра HYSTERESIS PLUS.

Дополнительно мы можем подключить датчик температуры выхлопных газов PT1000 к IE25 контроллер, который, анализируя изменения температуры выхлопных газов, позволит снизить потери в дымоходе, повысить эффективность котла центрального отопления уменьшить расход топлива.

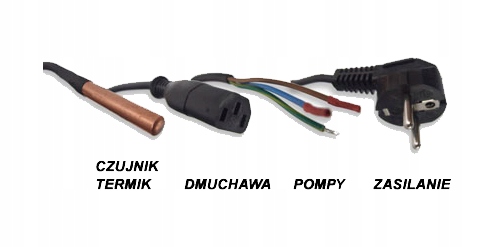

ДЛИНА КАБЕЛЯ:

• датчик котла - 0,6 м.
• вентилятор - 0,6 м.
• насос - 1,5 м.
• источник питания – 1,5 м.
• Винтовой разъем для подключения датчика PT1000

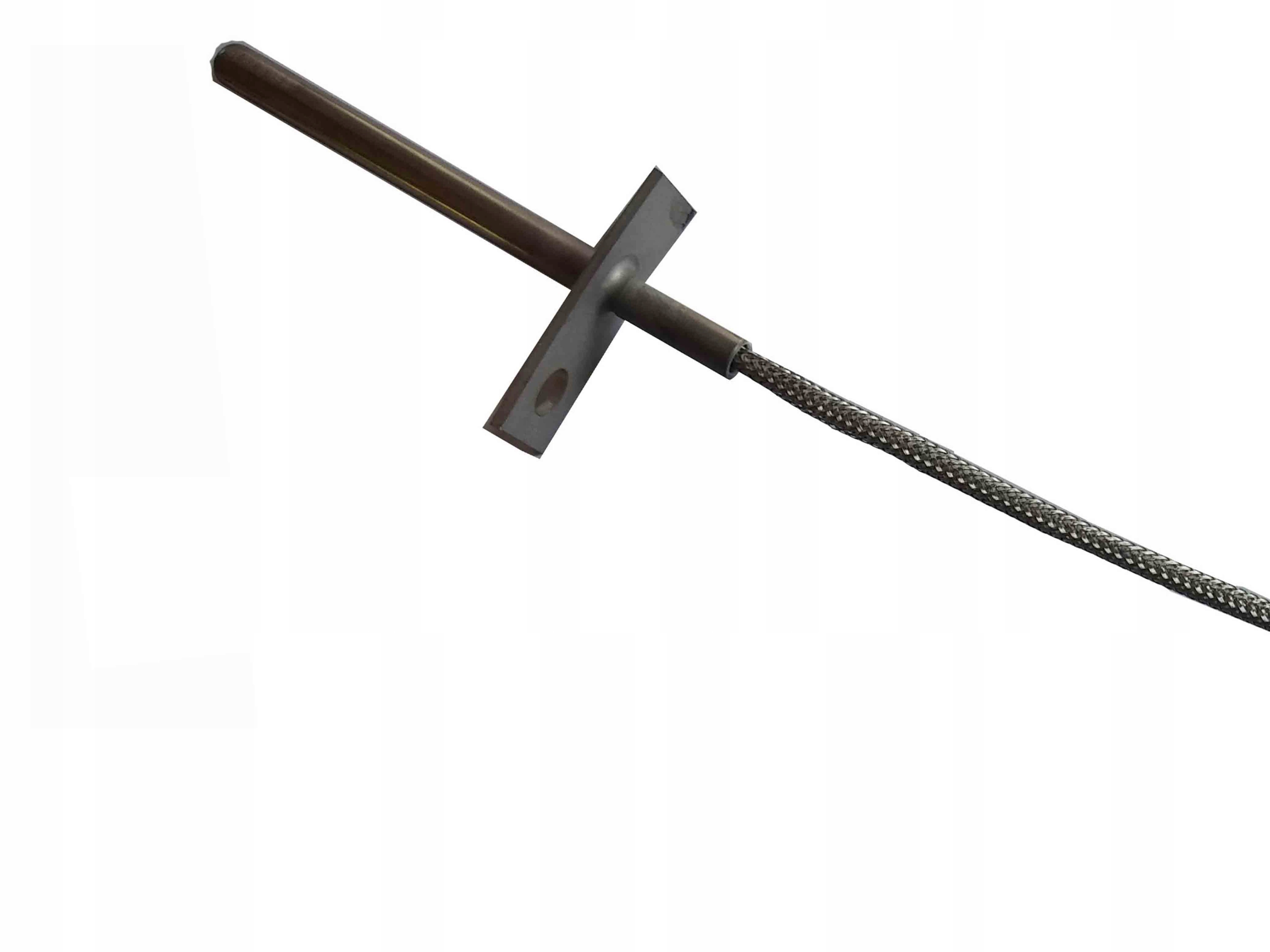

КОНСТРУКЦИЯ ДАТЧИКА:

• измерительная головка l=45 мм fi=6 мм
• кабель датчика l=400 мм - изоляция из стекловолокна и металлической оплетки
• фланец с монтажным отверстием

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Диапазон измерения: от -25*C до 400*C
• Точность измерения : +/- 0,3*C
• Толщина капилляра: 6 мм
• Длина капилляра: 4,5 см
• Длина датчика с оплеткой: 40 см
< /ул>

Контроллер отличается простотой эксплуатации и надежностью. После настройки основных параметров он ограничивается установкой заданной температуры котла.

• Диоды сигнализируют о работе. вентилятора, насоса и комнатного термостата.
• Контроллер отображает температуру котла и температуру выхлопных газов после нажатия меню.
• Он имеет БОЛЬШОЙ цифровой дисплейвидимый на расстоянии
• Нажимая стрелки вверх/вниз изменяем заданную температуру котла с 35 градусов С на 80 градусов С
• ПУСК/СТОП одной кнопкой переходим в автоматический режим работы вентилятора.
• Память функций при отключении питания
• Мягкий пуск и остановка вентилятора - вентилятор запускается на минимальной скорости и постепенно выключается, данная функция предотвращает взрывы газов в случае их накопления в камере сгорания
• Анти-стоп. Эта функция предотвращает заклинивание насоса в летний период, когда он не используется. Контроллер включает насос на 10 секунд каждые 10 дней.
• Антизамерзание предотвращает замерзание воды в системе центрального отопления. включение насоса ниже 7*C.
• регулируемая мощность обдува 1-10, скачок 10%,
• время обдува: 5-30 сек. ВЫКЛ. продувка выключение.
• перерыв продувки 1-30 мин.
• время розжига - если задан котел температура держится 180 минут, при розжиге не достигается, контроллер отключит вентилятор.

Параметры, устанавливаемые из сервисного меню:

• Гистерезис ПЛЮС от 1 градуса С до 5 градусов С заводская настройка: 2 градуса С. Параметр определяет, на сколько градусов после достижения заданной температуры котла контроллер перейдет в режим обслуживания. . Например, при значении 2*C и заданной температуре 50*C контроллер перейдет в режим обслуживания после достижения 52*C.
• Диапазон управления определяет, как за несколько градусов до достижения заданной температуры котла контроллер автоматически регулирует мощность вентилятора. От 1 до 8 градусов заводская. 7
• Время тушения 10-240 минут, фаб 30. После падения температуры на 10 градусов Цельсия ниже Temp. Уставка Контроллер начинает отсчет времени, установленного в параметре. Если по истечении этого времени он не достигнет заданной температуры, контроллер отключит вентилятор.
• Температура сигнала тревоги котла: диапазон 60-90 градусов C > потрясающие 85 градусов по Цельсию. Когда температура слишком высокая, контроллер активирует звуковой сигнал, насос и отключит вентилятор.
• Минимальная скорость вентилятора: 1-70% завод. 25% определяет скорость, с которой запустится вентилятор. Ставим их так, чтобы крыльчатка вращалась свободно и вентилятор не «гудел». Параметр, особенно полезный в случае взрыва газа.
• Температура включения насоса центрального отопления: 20–70 градусов C на заводе. 35 градусов Цельсия Отключение произойдет при температуре ниже 3 градусов Цельсия.
• Максимальная температура выхлопных газов: параметр определяет максимальную температуру выхлопных газов в режимах зажигания и обогрева, выше этой температуры Контроллер ограничит количество воздуха, подаваемого в камины. диапазон ВЫКЛ. 100–300*C ВЫКЛ. — функция отключена, сигнал тревоги о повреждении датчика не подается.
