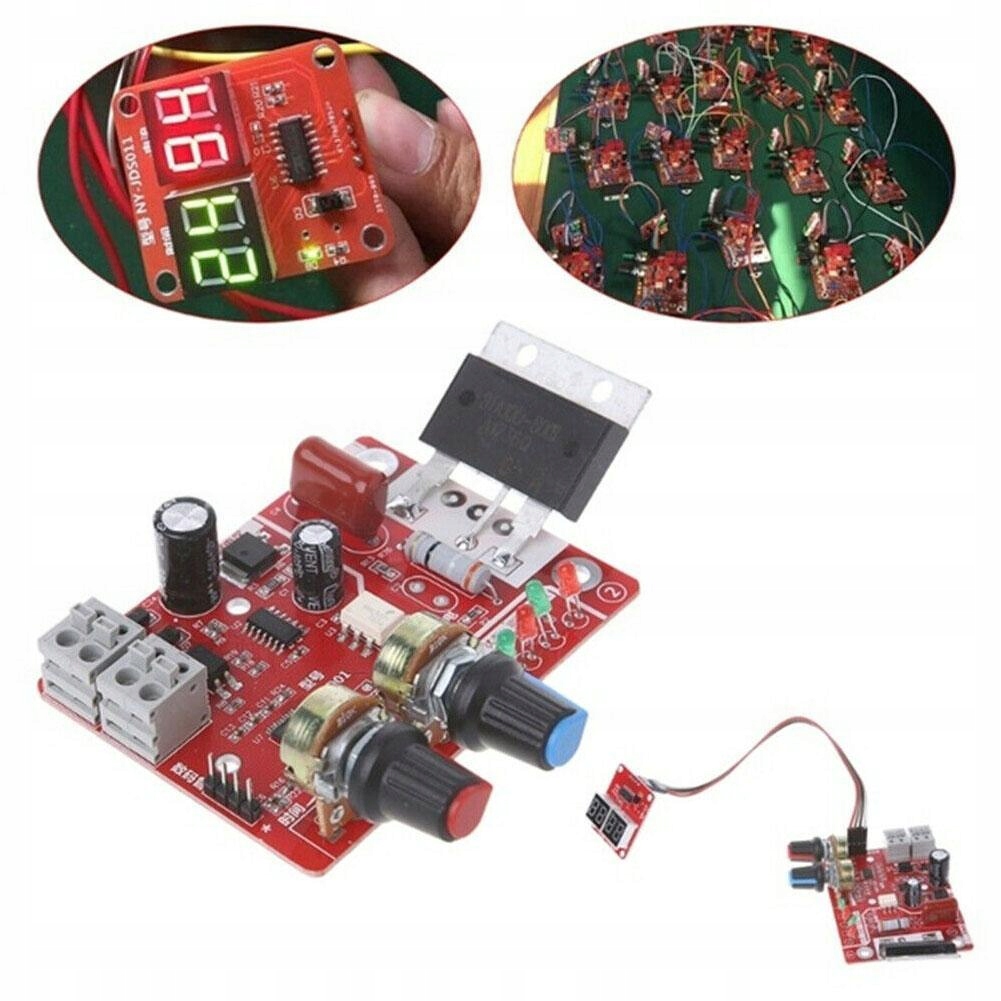

Контроллер аппарата индукционной сварки 100А

Контроллер в основном используется при построении различных типов аппаратов индукционной сварки, например, для создания аккумуляторных блоков. Изменение таких параметров, как время сварки и мощность, плавно осуществляется с помощью потенциометров. Предложение распространяется на версию на 100А (есть также версия на 40А)

Регулировка времени сварки от 0,02 до 1 с.Регулировка мощности сварки от 30 до 100%.

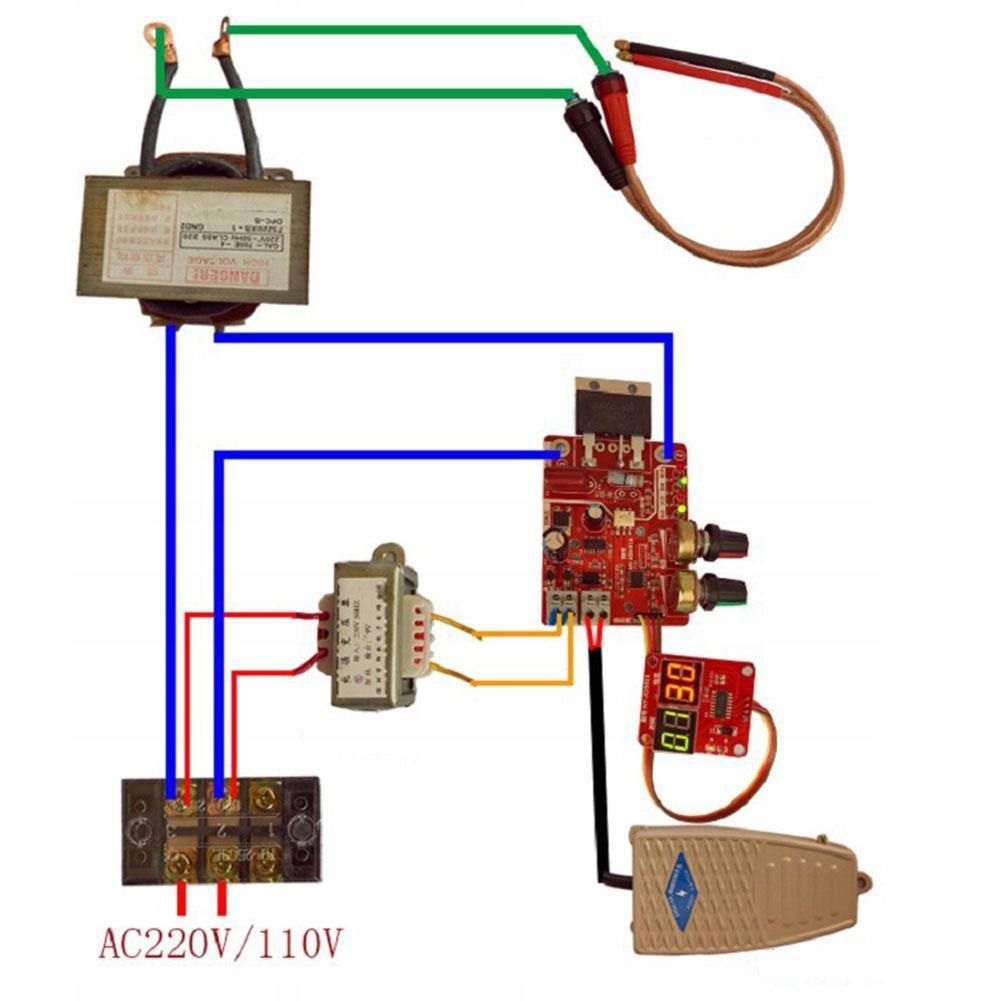

Напряжение питания может находиться в диапазоне 9–12 В переменного тока.

Максимальный выходной ток 100 А позволяет управлять трансформатором мощностью 4000 Вт (типовой СВЧ-трансформатор имеет мощность 800–1000 Вт).

Основные характеристики контроллера:

• Промышленный микроконтроллер STM8, обеспечивающий основную основную плату управления.
• безопасность< /li>
• шнур питания и ножной переключатель с безвинтовым зажимом для быстрого подключения, более удобный и надежный.
• время ввода, ток с использованием высокоточного одноразрядного потенциометра для обеспечения надежного и удобного ввода.
>
• встроенная мощность, состояние, частота, индикатор запуска, рабочее состояние четко видны.
• разработайте надежную схему обнаружения перехода через ноль, чтобы обеспечить точность фазового сдвига SCR.
• контроллер совместим с тиристором 40А-100А.

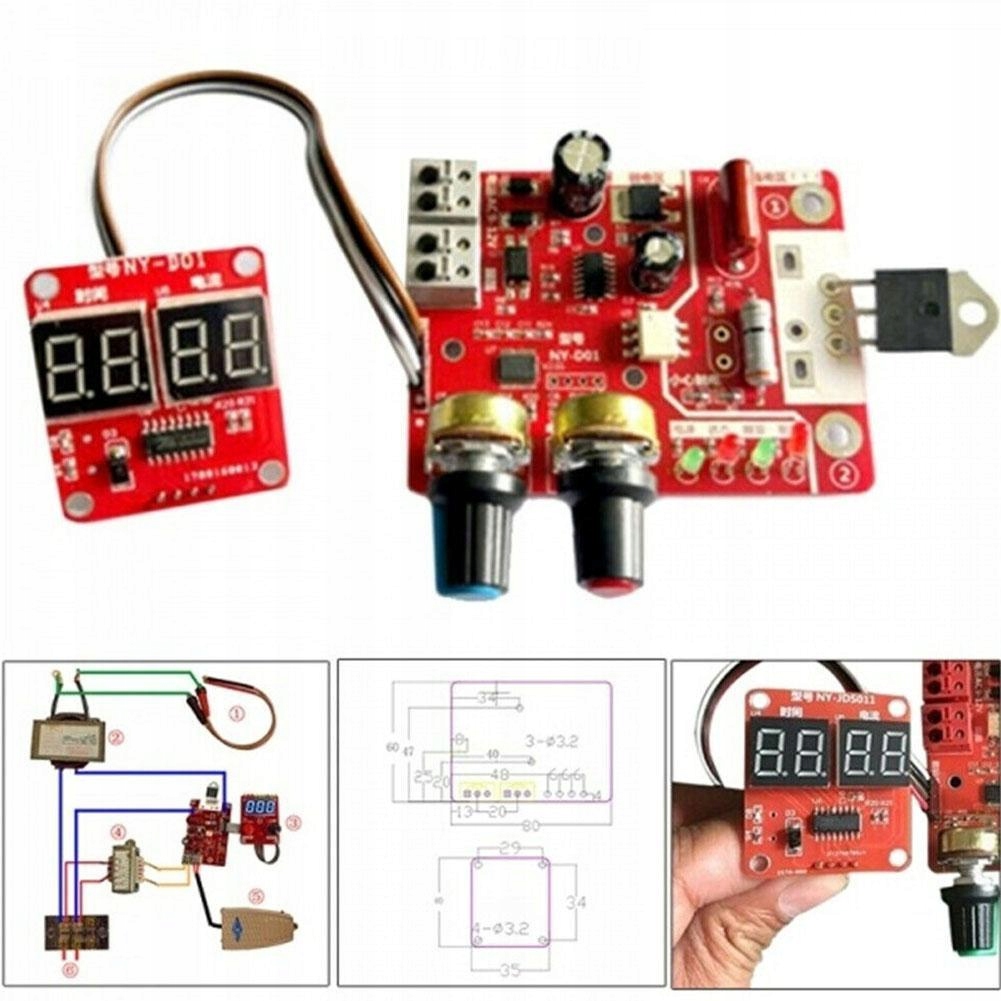

• цифровой интерфейс управления, вы можете отображать текущее установленное время и ток.
• вход времени 1-50, единичный цикл (1 цикл составляет 20 мс), ток вход (30-99%)

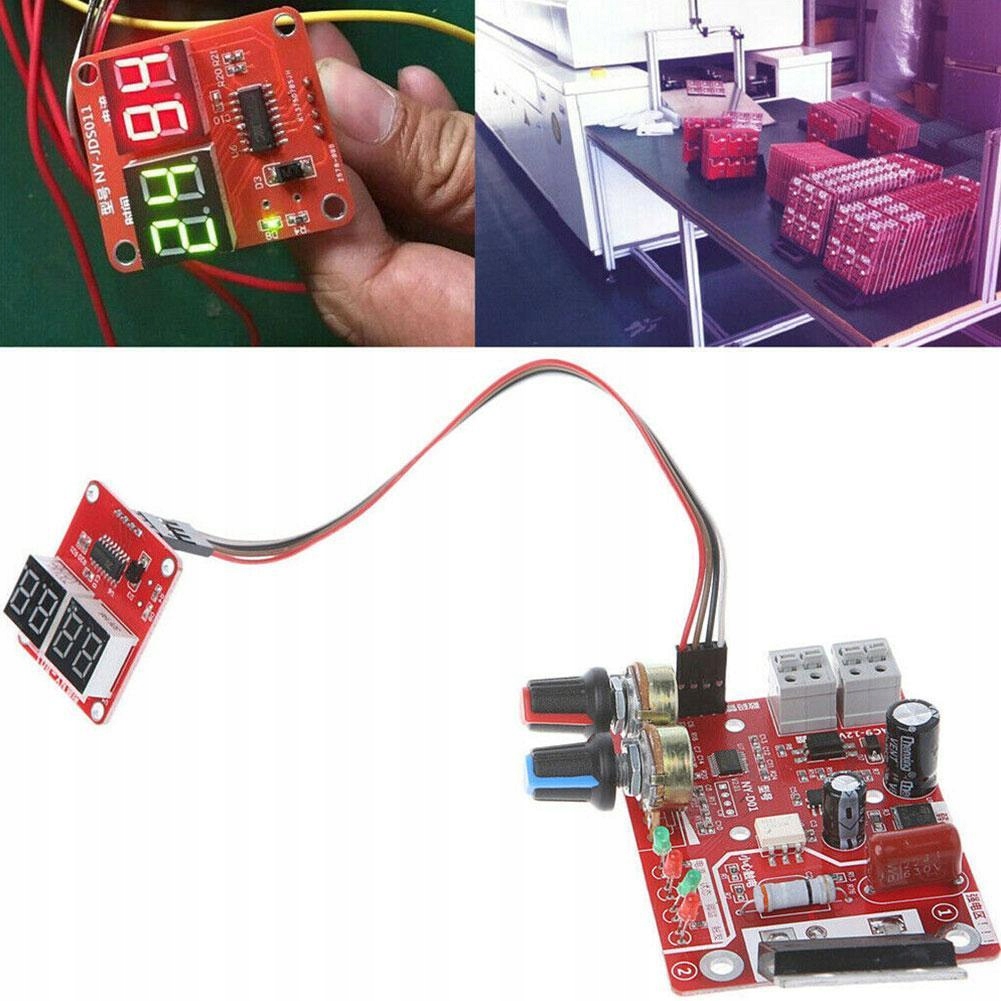

Цифровое отображение времени и тока, временной диапазон 1-50 циклов, один цикл 20 миллисекунд, текущий диапазон 30-99%.

Безвинтовой зажим для быстрого подключения, возьмитесь за верхний выступ рукой, вставьте нить в руку, отпустите руку, леску можно плотно прижать, очень удобно.

Сильное и слабое электричество изолировано оптопарой для более безопасной работы. .

Совместимость с тиристором 41–100 А. Использование промышленного однокристального микрокомпьютера для надежного обнаружения нуля, стабильной и надежной работы.

Ручка регулировки времени

Вкл. Световой индикатор платы, рабочий статус виден с первого взгляда
