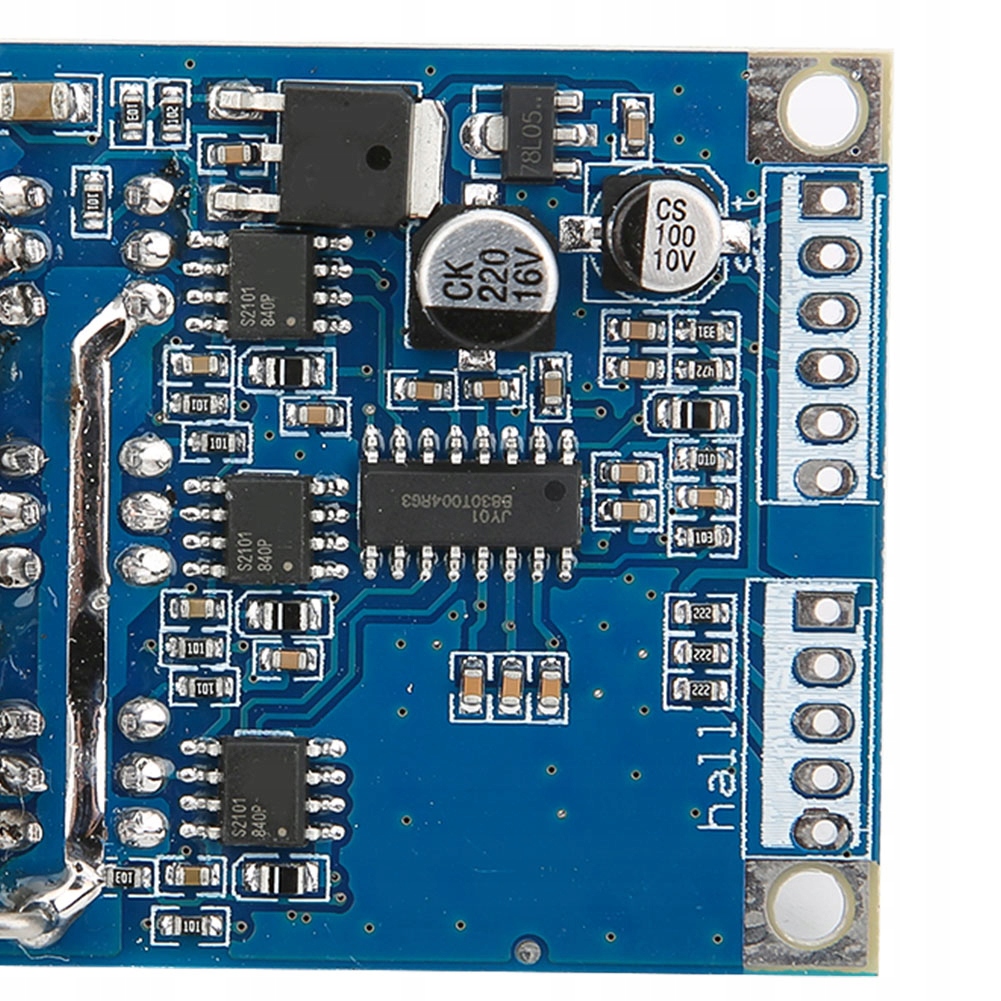

КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ 12–36 В, 500 Вт
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 70
Оплачивая «КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ 12–36 В, 500 Вт», вы можете быть уверены, что данное изделие из каталога «Электронные модули» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
⭐БЕСЩЕТОЧНЫЙ КОНТРОЛЛЕР МОТОРА 12-36В 500Вт⭐. КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ 12–36 В, 500 Вт
✅Спецификация:Рабочее напряжение: 12–36 В постоянного тока
Рабочий ток: Мощность драйвера: менее 500 Вт
Скорость напряжения: 0,1–5 В
Рабочая температура: 40–85 C
Флаг: 90 относительной влажности
Защита от сопротивления: Да
Включение управления: Да
Защита от перегрузки по току: да
Руль: да
Сигнал контроля скорости: да
Размер: 63*42*17 мм (Д * Ш * В); Размер щупа 3 мм, длина: расстояние от центра монтажного отверстия 57 мм; Ширина: постоянное расстояние от центра отверстия 36,5 мм
✅В комплект поставки входят: 1 х 12-36В 500Вт. Контроллер бесщеточного двигателя
. КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ 12–36 В, 500 Вт
✔️Набор на стороне управления: ⭐Заземление клеммы управления GND
⭐Конец регулятора VR 0–5 В (соответствует 10 скоростям двигателя -100)
⭐Реверсивное управление ZF (подключается к 5 В или заземлению, может нагружать направление вращения двигателя)
⭐Импульсный выход тахометра M (в зависимости от количества полюсов двигателя, что соответствует количеству импульсов на оборот) номера выхода)
⭐EL включает клемму управления (подключается к 5В без работы с землей, затем 5В, земля двигателя останавливается)
⭐Клемма управления 5В 5В.
✔️HALL для клемм зала:⭐Положительное питание зала 5 В
⭐Hb Сигнал зала
⭐Hc Сигнал зала
⭐GND Отрицательное питание зала
. КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ 12–36 В, 500 Вт
Электропроводка:
✔️Контроль управления для SET:⭐1. Методы подключения управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам напряжения 5 В и более высокой скорости GND.
⭐2. Способы подключения управления двигателем: блок управления также можно подключить к блоку управления MCU: к GND в одном направлении, а затем к 5 В в одном направлении.
3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию, запрошенную клиентом.
✔️Входы сигнала Холла для Холла: показана схема подключения, один из которых соответствует HA, HB, HC и на двигателе, источник питания 5 В, подключенный к двигателю Холла, подает положительный и отрицательный сигнал питания GND на моторный зал.
Если порядок линий неправильный, он не запускается должным образом, ток или другие явления не открываются, вопрос о принудительном использовании привода будет гореть!!!
Плата драйвера двигателя: вход питания постоянного тока 12–36 В, источник питания VCC положительный, источник питания GND отрицательный.
Способы электромонтажа: бесщеточный двигатель StNaNaAego тока на три линии, соответствующий MA/U, MB/V, MC/W
✔️Советы: Если вы используете мощность менее 60 Вт без дополнительного радиатора, обязательно добавьте мощность более 60 Вт.
Ребра радиатора повышают эффективность, не снижая слишком высокую температуру, они будут блестеть в случае необратимого повреждения! Размер радиатора может зависеть от работы в других условиях (рекомендуемая площадь ходьбы более 200 квадратных сантиметров)! При установке радиатора обратите внимание на изоляцию задней части модуля 6 MOS-трубы, без изоляции, она прилипнет к приводному диску и будет навсегда повреждена! Я предлагаю добавить изоляционную пленку с обеих сторон изоляционного листа и термопасту!
. КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ 12–36 В, 500 Вт
