ACS-4 HP RADIO

Антенный переключатель с контроллером

*** РАСПРОДАЖА - количество ограничено ***

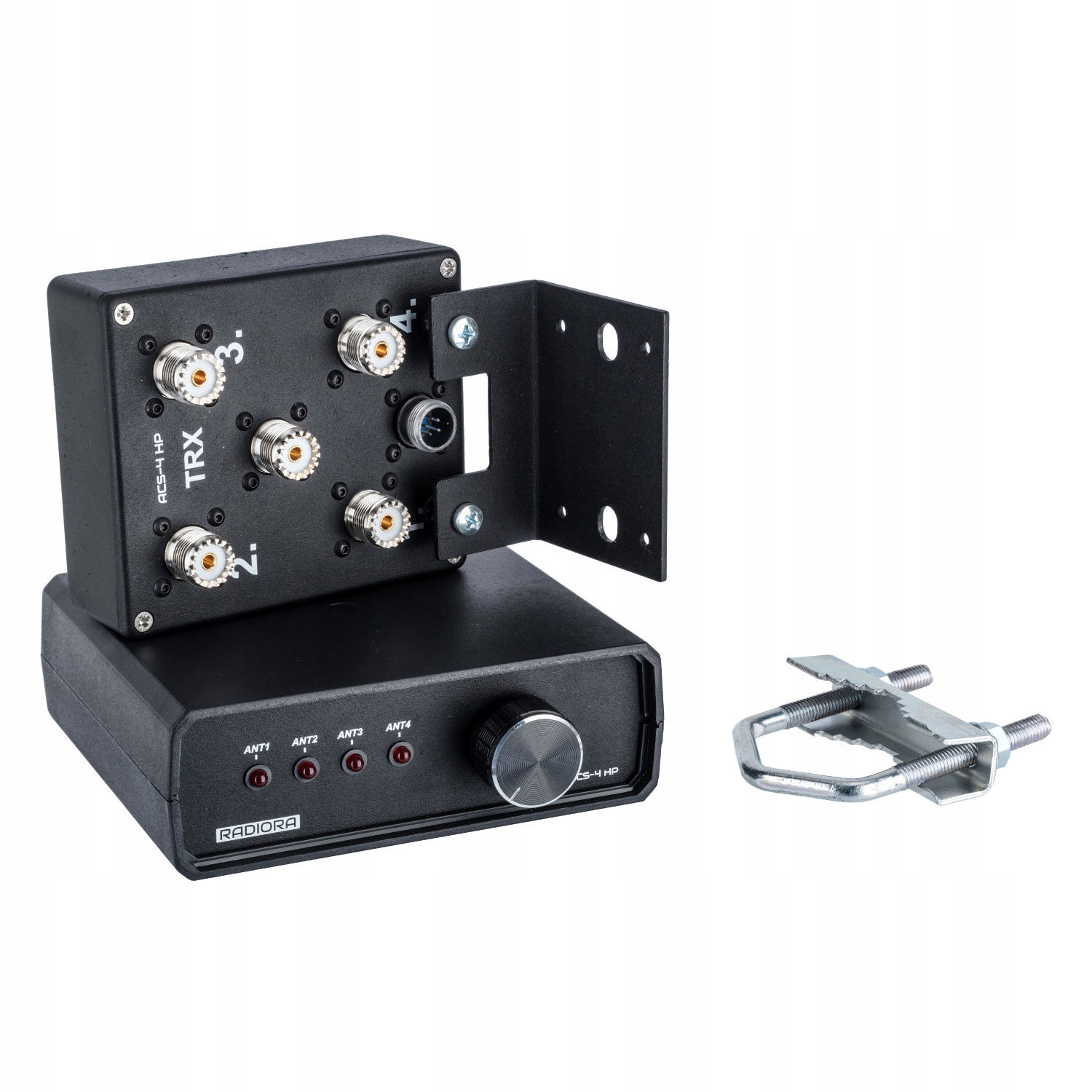

Антенный переключатель с контроллером Radiora ACS-4 HP:

• переключатель с контроллером для установки, например, на радиостанции
• возможность подключение до 4-х антенн, работающих в диапазоне КВ/УКВ (0,1-174МГц)
• максимальная входная мощность 500Вт
• водонепроницаемый металлический корпус антенного переключателя
• версия с кабелем управления длиной 15 метров(длина кабеля может регулироваться)
• может использоваться с КВ-радиостанциями, CB-радиостанциями, радиосканерами и SDR-приемниками.

Переключатель Антенна Radiora ASC-4 HP позволяет быстро переключаться между четырьмя КВ, СВ и УКВ антеннами без отсоединения кабелей.

Протестированный рабочий диапазон составляет 0,1–174 МГц. Максимальная потребляемая мощность составляет 500 Вт.

Используя Radior ACS-4 HP, мы можем уменьшить количество фидеров в радиолачуге - например, вместо этого купить один более качественный кабель H-1000. из 4 более дешевых RG-58/RF-5.

От коммутатора к магнитоле необходим только один антенный кабель.

Кабель управления имеет разъем для выключателя с одной стороны. С другой стороны, здесь не установлен разъем, облегчающий установку контроллера в помещении. Кабель управления подключается к контроллеру с помощью винтовых клемм.

В конструкции коммутатора используются высококачественные панельные розетки UHF Radiora.

Антенны, подключенные к коммутатору, но не используемые в данный момент, закорочены. К земле, приземляться. Переключатель в положении ВЫКЛ замыкает все антенны на землю.

К устройству прилагается руководство пользователя на польском языке.

Переключатель произведен в Польше.

Установка

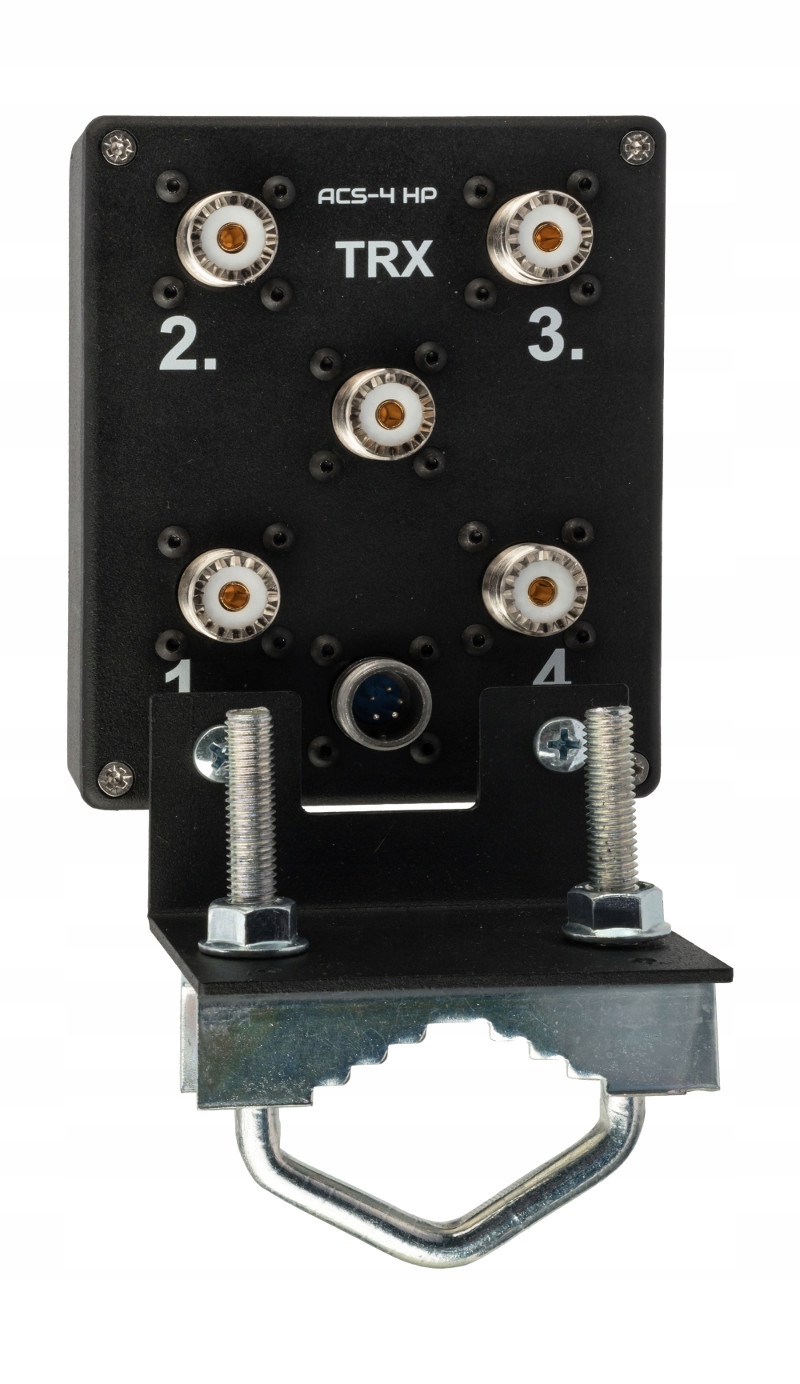

1. Подключаем антенны к выключателю, установленному, например, на антенной мачте, с помощью зажима, входящего в комплект.

2. От коммутатора ведем один антенный кабель к радиостанции (не входит в комплект) и кабель управления к контроллеру. Разъем для кабеля управления уже установлен на стороне коммутатора.

3. После установки переключателя и подключения антенны и кабеля управления подключите кабель управления к контроллеру.

4. Подключаем его к контроллеру с помощью винтовых клемм. Обратите внимание на правильность подключения кабелей (согласно прилагаемой инструкции).

5. С помощью кабеля питания, входящего в комплект, контроллер необходимо подключить к источнику питания (10-15В постоянного тока).

6. С помощью селектора выберите подходящую антенну.

Технические характеристики:

• разъемы: 5x SO-239 (для вилок PL-259)
• Рабочий диапазон: ~174 МГц постоянного тока.
• Максимальная входная мощность: 500 Вт.
• Питание контроллера: 10–15 В постоянного тока.
• Очень низкое затухание: 0. ,10дБ
• производство: Польша

Комплект поставки из магазина Konektor:

• Радиора Антенный переключатель СКУД -4HP
• контроллер
• кабель управления длиной 15м
• кабель питания к контроллеру
• ключевой переключатель
< /ul>

Кабель управления длиной 15 метров - длина может быть изменена по индивидуальной договоренности.
