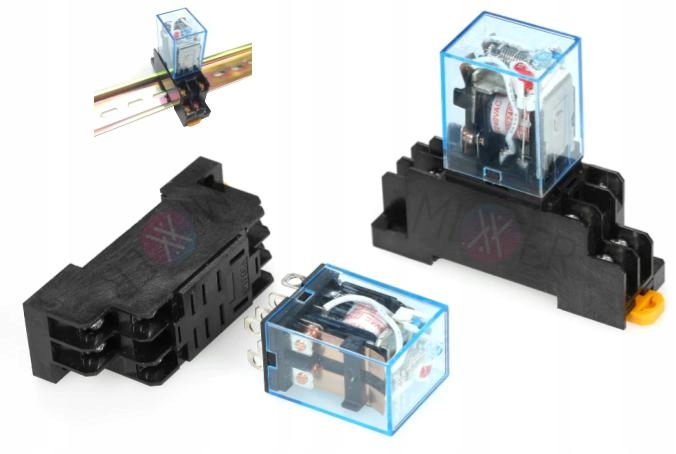

На этом аукционе мы предлагаем реле

оснащенное двумя каналами (контактами) с выход «НО» (нормально открытый) и «НЗ» (нормально закрытый). В комплекте с контактором вы получаете основание, благодаря которому реле можно легко подключить к электроустановке и

закрепить его безопасным и эстетичным способом с помощью винтов или " DIN-рейка. Каждый канал устроен так, что через него может протекать ток силой 5А. Возможно соединение контактов

перемычками, чтобы реле работало как одноканальное

с ток 10А. Контактор имеет встроенный диод

благодаря которому мы узнаем, когда на катушку поступит питание.

Технические параметры

• Корпус: Пластик
• Тип крепления: Винты или рейка TH35
• Класс защиты: IP20
• Ток катушки контактора: 70 мА
• Напряжение питания катушки: 12 В постоянного тока
• Количество каналов: 2, каждый канал имеет контакты «НО» и «НЗ».
• Рабочий ток на канал (контакт): 5А 60Вт
• Рабочий ток по двум закороченным каналам: 10А 120Вт
• Рабочее контактное напряжение: от 1В до 250В

Размеры набора

• Общая длина набора: 72 мм
• Общая высота комплекта: 65 мм
• общая ширина комплекта: 22,2 мм

Размеры реле< /h1>

• Высота: 35 мм
• Ширина: 21 мм
• Длина: 27 мм
< /ul>

Размеры стойки

• Высота: 30 мм
• Ширина: 22,2 мм
• Длина: 72 мм

Контактор оснащен катушкой, питаемой постоянным напряжением 12 В

Двухконтактное реле - Имеет два НО и НЗ контакта. Каждый контакт рассчитан на ток до 5А. Перемкнув контакты, мы получим один канал, который выдержит 10А.

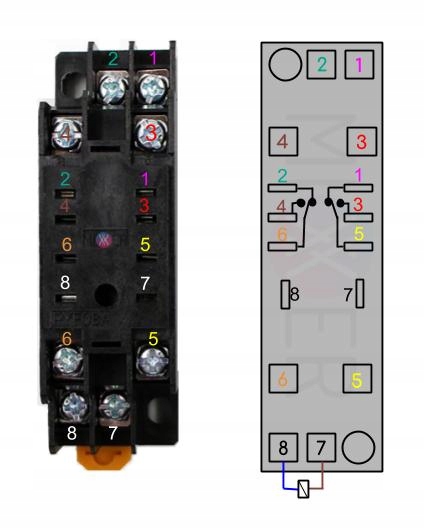

1. Перемостить на выходе контакты источника питания (3 и 4)» НЕТ "

2. Перемычка на выходе силовых контактов (1 и 2) " НЗ "

3. Перемычка на питающих контактах (5 и 6) " Питание канала "

( 7 и 8 ): Здесь мы подключаем источник питания к катушке контактора. Контактор имеет катушку постоянного тока 12 В. Розетка 8 — это плюс, а розетка 7 — минус.

( 5 и 6 ): здесь мы подключаем источник питания, который будет управляться контактором. Это может быть любое напряжение от 0 В до 250 В переменного тока. Это напряжение будет питать приемник, который будет управляться контактором.

( 3 и 4 ): контакты «НО» Нормально разомкнуты. Здесь вы увидите напряжение, которое мы подали на контакты (5 и 6) после подачи постоянного напряжения 12 В на катушку контактора (7 и 8).

(1 и 2) : Контакты " НЗ " Нормально замкнутые. Он работает в обратную сторону контактам («НО» 3 и 4). Это значит, что при отсутствии напряжения на катушку (7 и 8), на контактах будет напряжение, которое было подано на контакты (5 и 6). Однако если подать напряжение на катушку (7 и 8), то на контакте (1 и 2) напряжения с контактов (5 и 6) не будет.

Контактор имеет диод, сигнализирующий о подаче напряжения на катушку контактора

.

Контактор можно крепить на винтах или

DIN-рейке.

Стойка имеет самофиксирующийся механизм

для крепления на DIN-рейку.
