Комплект тележки, роликов для откатных ворот 80Х80

• бесшумные пластиковые ролики.

Обозначение: ZL.WBR.5BE.80x5.T+

В комплект для рельса 80x80x5 мм входит:

• 2 регулируемые маятниковые тележки 5-роликовая
• 1 х забивная головка с роликами
• 1 х забивной ролик
• 1 х направляющий ролик с угловой кронштейн (опционально) Все варианты в конце объявления)

Вес комплекта: 16,5 кг

Назначение комплекта:

• Вес ворот: до 500 кг.
• Въездной свет: 4-7 м.

ВНИМАНИЕ!

Внимательно проверьте размеры вашей рейки (профиля). Эти размеры определяются путем указания длины стороны на внешней стороне профиля и толщины стенки, измеренной штангенциркулем.

Пластиковые ролики производства Польши. Пластик обеспечивает бесшумную работу ворот.

Часто задаваемый вопрос: «Быстро ли изнашивается пластиковый ролик?» Чтобы обеспечить долгую эксплуатацию пластикового ролика, важно приобрести чистую, не ржавеющую ходовую рейку. Качество хода рельсов прокатных станов значительно улучшилось, поэтому стоит позаботиться о том, чтобы поверхность покупаемого рельса была гладкой и не имела ржавчины.

Установочные размеры тележки:

A: 180 мм

B: 120 мм

C: 140 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на штырях, идущих от скамейки.

Установить элементы:

2x WBR.5BE.80x5.T+ тележка

• Вес ворот: до 500 кг
• Входной свет: 4 - 7 м
• Ролики: Ø68,5 мм.
• Платформа: регулируемая 180 × 120
• Покрытие: электрооцинковка

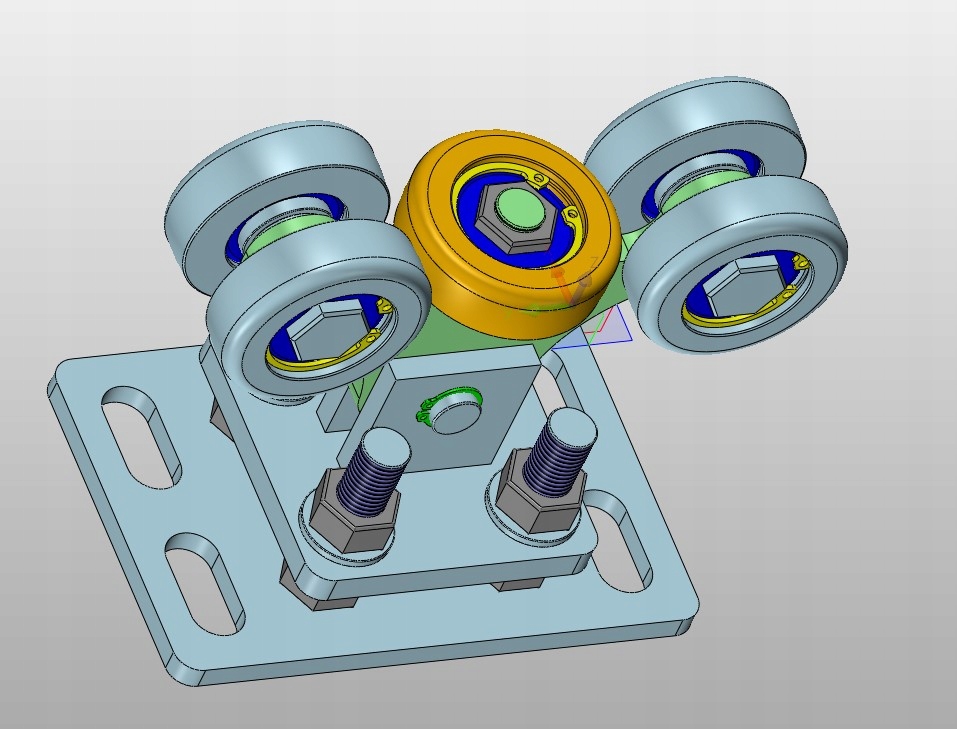

Тележки спроектированы в системе ZWD3 - CAD/CAM, с модуль расчета сил, действующих на тележку.

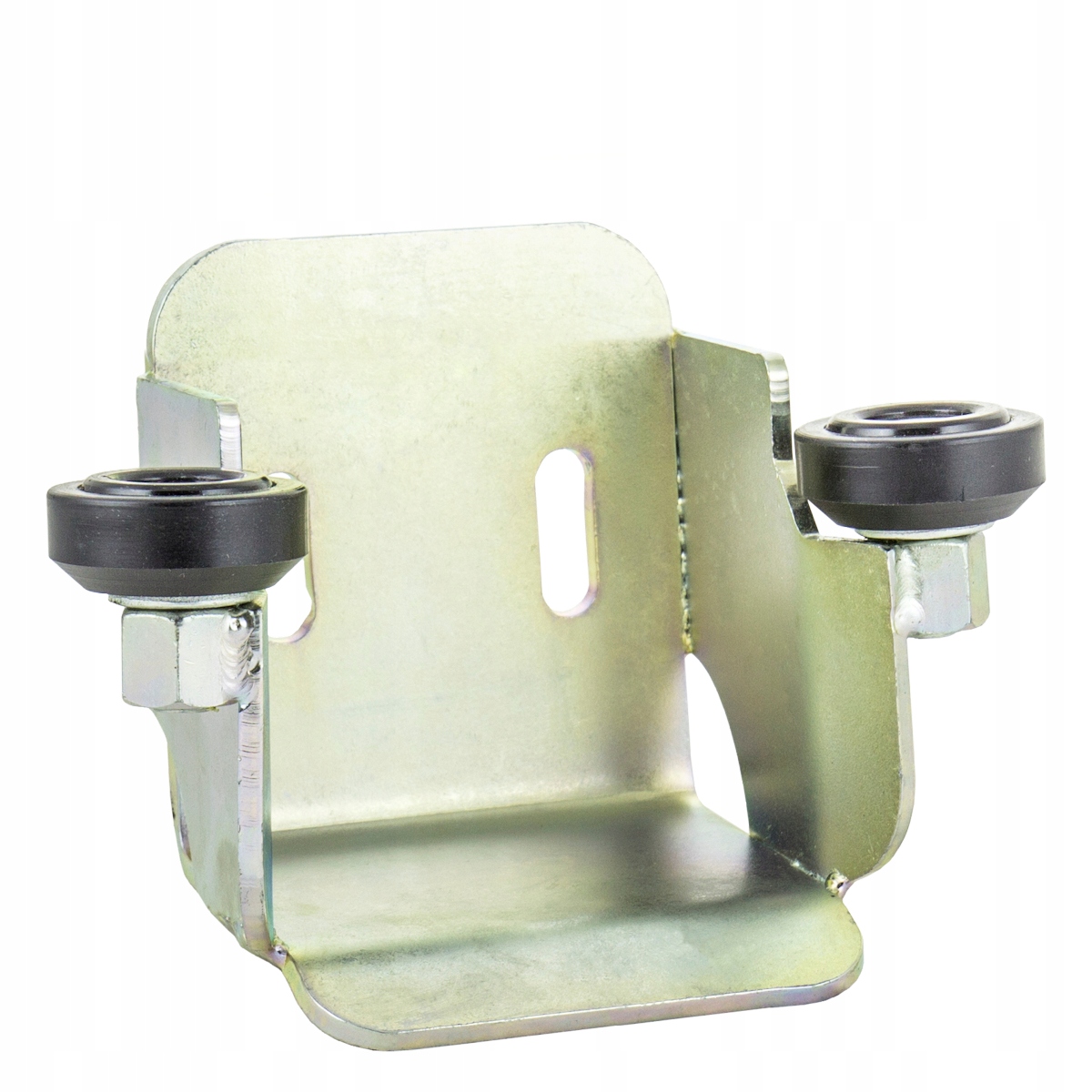

Гнездо обгонное с роликами.

• ролики, направляющие полотно ворот
• отверстия для отвода воды
• гальваническое покрытие

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума, а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов колпачка предохраняет его от отсоединения.

Верхний ролик с уголком

На выбор (уточняйте в комментариях)

• 33 мм с подшипниками для швеллера 40/40/3 (мы включите этот, если в примечаниях не указано другое)
• 43 мм с подшипниками для C-образного сечения 50/50/3
• 25 мм для C-образного сечения 30/30/2
• 35 мм для кесарева сечения 40/40/2

Захват верхний

Бесплатный, на выбор (уточняйте в комментариях):

• 40 мм (включаем этот, если в комментариях не указан)< /li>
• 60 мм

Захват стабилизирует раму ворот в верхней части стойки. Особенно полезно для современных массивных ворот.

Пластиковая заглушка

Для установки на другом конце рельса – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.

В других наших предложениях Allegro множество типов тележек:

• 5-роликовые
• 6 роликов
• 8 роликов
• 9 роликов
• < б>10-роликовые

для ворот различных размеров.
