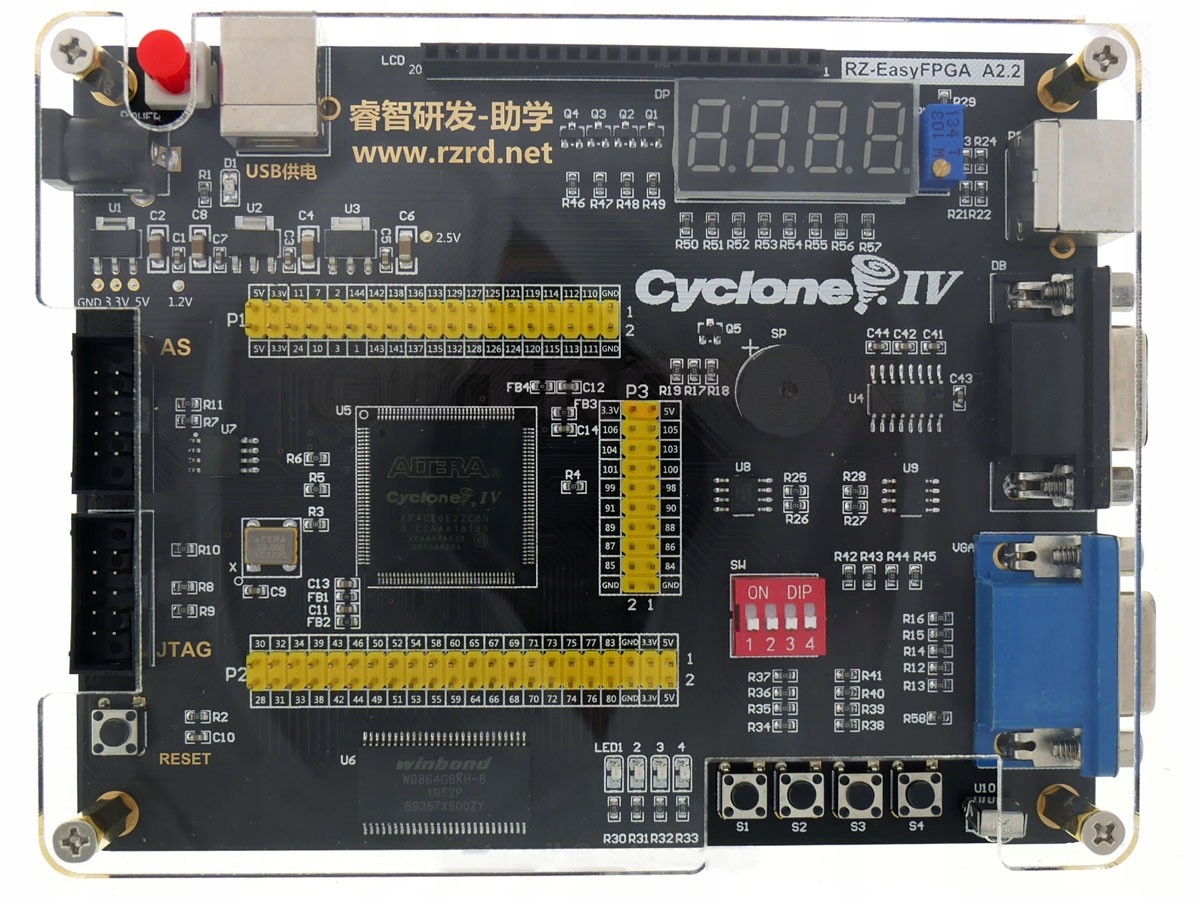

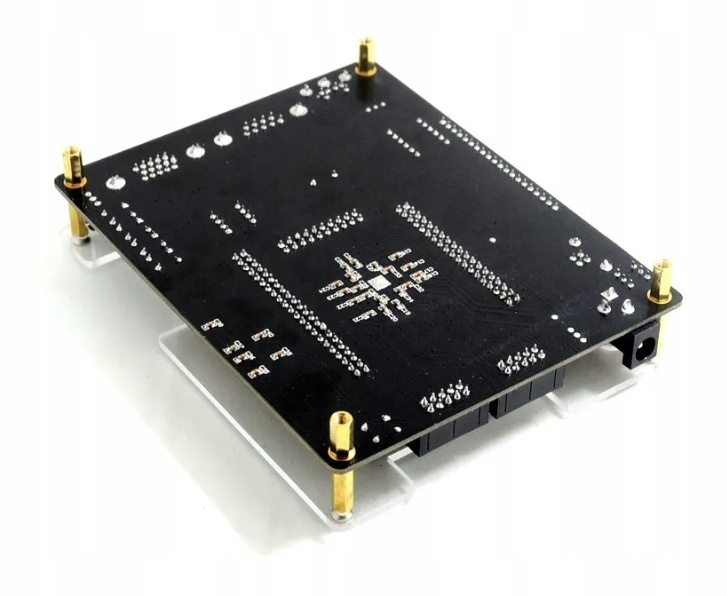

Комплект разработки FPGA ALTERA Cyclone IV EP4CE6

Модуль разработки для программирования системы FPGA с использованием Altera blaster. Пусковой модуль на базе системы Altera EL4CE6E22C8. Богатое оснащение и количество интерфейсов позволяют создавать продвинутые системы и учиться использовать и эксплуатировать системы FPGA. Встроенная память SDRAM объемом 64 МБ, флэш-память и EEPROM. Предусмотрены все порты ввода/вывода, поэтому вы можете легко расширить систему с помощью дополнительных модулей, совместимых с системой. На плате расположены 4 кнопки и 4 светодиода, которые можно использовать для программирования системы.

Основной чип новой ПЛИС Cyclone IV серии ALTERA EP4CE6E22C8N

► встроенный последовательный чип большой емкости EPCS16N, поддерживает два режима загрузки JTAG/AS

► встроенный 64 Мбит SDRAM, поддержка SOPC, разработка NIOSII

► встроенный активный кристалл 50 МГц, стабильность главной тактовой системы

► использование микросхемы регулятора напряжения 1117-3,3 В для обеспечения выходного напряжения 3,3 В.

► используйте микросхему регулятора напряжения 1117-1,2 В для обеспечения напряжения ядра FPGA

► используйте микросхему регулятора напряжения 1117-2,5 В для обеспечения выходного напряжения ФАПЧ

► использование большого количества развязывающих конденсаторов, конструкция развязки

► розетка постоянного тока 5 В и розетка интерфейса USB, два режима питания

► 1 кнопка сброса , также может использоваться в качестве кнопки пользовательского ввода

► 1-кнопочный самоблокирующийся выключатель питания

► 1 светодиодный индикатор питания

► среди всех интерфейсов ввода-вывода, универсальный расстояние 2, 54 мм, можно легко расширить

► Интерфейс загрузки JTAG для загрузки файла — .SOF, скорость высокая, рекомендуется использовать этот интерфейс в обычном режиме

► 1 Интерфейс загрузки AS для загрузки файла — .POF, скорость низкая, используйте этот интерфейс во время процесса лечения

Технические данные:

• модуль запуска и разработки Altera CYCLONE IV

  ► системы на базе Altera EL4CE6E22C8

• разъём для подключения LCD, поддержка LCD 1602 или 12864
• 7-сегментный дисплей
• регулировка контрастности с помощью потенциометра
• Интерфейс PS2
• интерфейс RS232
• система последовательной связи SP3232
• датчик температуры: LM75A
• зуммер
• DIP-переключатель
• Интерфейс VGA
• ИК-приемник
• 4 кнопки

• EEPROM AT24C08
• 4 светодиода
• SDRAM 64 МБ
• Круглые разъемы ввода-вывода
• Кнопка сброса
>
• li>
• Интерфейс JTAG
• Кварц 50 МГц
• Флэш-память M25P16
• Интерфейс AS
• Встроенное напряжение стабилизаторы 1,2В 3, 3В, 2,5В
• подключения питания DC Jack 5,5/2,5 мм
• напряжение питания: 5В
• выключатель модуля
>
• Разъем питания USB

В комплект входят:

• модуль запуска с Altera CYCLONE IV
• USB-кабель
• ИК-пульт управление
• Интерфейс, совместимый с USB Blaster
