Комплект BFT DEIMOS ULTRA A600 – это:

• ЛЕГКАЯ УСТАНОВКА И НАДЕЖНАЯ ЭКСПЛУАТАЦИЯ НА МНОГИЕ ЛЕТ

Благодаря своим Благодаря конструкции и способу крепления привода на земле привод BFT A600 устанавливается быстро и легко. Приобретя весь комплект, нет необходимости производить дорогостоящие доработки при установке привода. В комплект входит специальная установочная база.

• БЕЗОПАСНОСТЬ

MERAK < control Панель /б> имеет встроенный электронный модуль, позволяющий плавно регулировать силу тяги. Эта функция позволяет установить минимальное усилие, необходимое для плавной работы привода. Благодаря обширному функционалу панели управления привод при закрывании/открытии ворот сводит к минимуму риск повреждения встреченных препятствий. Панель управления программируется с помощью ЖК-дисплея. Блок управления имеет встроенный 2-канальный радиоприемник с динамически изменяемым кодом и памятью на 63 пульта дистанционного управления.Блок управления с дисплеем программирования: блок управления Merak с дисплеем программирования с заранее подготовленными программами помогает установщику на этапе программирования. ; блок управления расположен по диагонали для облегчения операций считывания и настройки. Дополнительной защитой комплекта BFT A600 является пара фотоэлементов BFT COMPACTA A20-180. В случае отключения или отсутствия электропитания механизм разблокировки позволяет разблокировать ворота и управлять ими вручную (в комплект входит ключ для разблокировки привода).

• НИЗКИЕ ЗАТРАТЫ И НАДЕЖНОСТЬ ЭКСПЛУАТАЦИИ

Затраты на обслуживание электромеханического привода BFT A600 практически равны нулю. Устройство надежно работает в любых погодных условиях на протяжении многих лет. Диапазон рабочих температур исполнительных механизмов и блока управления находится в диапазоне внешних температур от -20°С до +55°С.

Комплект BFT является решением от компании Привод A600, известный бренд, является идеальным решением для откатных ворот для домашнего использования со створками длиной до 15 м и весом до 600 кг. В нем используется двигатель на 24 В, что обеспечивает большую плавность хода и более длительный срок эксплуатации, чем у моделей на 230 В, а в его конструкции используются только металлические шестерни и прецизионные подшипники главного вала, что гарантирует надежную работу ворот на протяжении многих лет.

Комплект для откатных ворот - ULTRA BT A600

Важнейшие характеристики:

• Быстрая и простая установка благодаря встроенному элементу управления панель
• Самоблокирующийся привод - не требует использования электромагнитного замка даже в случае отключения электроэнергии
• В случае отключения электроэнергии При выходе из строя устройство разблокируется ключом, что позволяет вручную открывать и закрывать ворота.
• Простое программирование благодаря использованию дисплея на панели управления.
• Магнитные концевые выключатели

BFT DEIMOS ULTRA BT A600 СОСТАВ КОМПЛЕКТА:

• Привод A600со встроенным блоком управления - MERAK
• Лампа BFT Radius 24В с антенной< /li>
• Фотоэлементы с регулируемым углом обзораBFT Compacta A20 - 180°
• Пульты дистанционного управления BFT Mitto B2 868 МГц - 2 шт.
• 5x зубчатая рейка (5 метров)< /li>
• Монтажное основание
• Комплект крепежных элементов (анкеры, гайки, сальники)
• Соединительные кубики для подключения кабелей
• Ключ разблокировки - 1 шт.
• Комплект магнитных концевых выключателей для зубчатой ​​рейки
• Гарантийный талон li>
• Руководство по установке и программированию на польском языке для скачивания
• Руководство по установке и программированию на польском языке
• ли>

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИВОДА ULTRA BT A600

• Электропитание: 220–230 В, 50/60 Гц
• Двигатель: 24 В постоянного тока
• Потребляемая мощность: 70 Вт
• Максимальный потребляемый ток: 0,5 А
• Модуль шестерни: 4 мм (14 зубьев)
• Скорость створки: 12 м/мин
• Максимальный вес створки : 6000 Н (≈600 кг)
• Макс. крутящий момент: 30 Нм
• Реакция на удар: электронный ограничитель крутящего момента
• Смазка: твердая смазка
• Ручное управление: механическая разблокировка рычагом
• Тип работы: интенсивная, 80 циклов в день
• Аварийное аккумуляторное питание (опция): 2 аккумулятора 12В 1,2Ач
• Условия окружающей среды: от -20°C до +55°C
• Уровень защиты: IP44
• Шум: <70дБА
• Вес привода: 8,7 кг

Блок управления;

• Изоляция сети/низкого напряжения: > 2 МОм, 500 В постоянного тока.
• Рабочая температура: -20°C +55°C
• Тепловая защита: программное обеспечение
• Диэлектрическая жесткость: сеть/бат 3750 В переменного тока в течение 1 минуты
• Источник питания для дополнительных цепей:
• 24 В постоянного тока (макс. потребление 0,5 А); Безопасное напряжение 24 В постоянного тока.
• AUX 0: питание контакта с нормально разомкнутым контактом 24 В постоянного тока. (макс. 1 А)
• AUX 3: нормально разомкнутый контакт (макс. 24 В переменного тока, 1 А)
• Встроенный радиоприемник: частота плавающего кода 433,92 МГц
• Настройка параметров и опции: ЖК-дисплей/цифровой универсальный программатор.
• Количество комбинаций: 4 миллиарда.
• Максимальное количество радиокоманд в памяти: 63

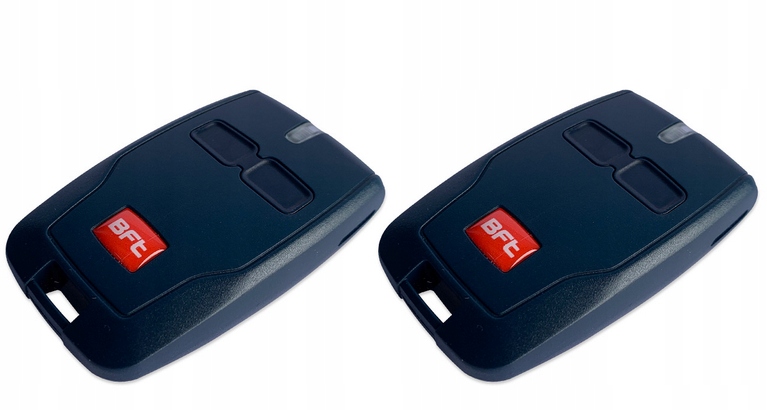

2 2-канальных пульта Mitto B2 433,92 МГц

Пульт BFT MITTO

• Частота: 433,92 МГц
• Тип: 2-канальный
• Батарея: есть
• Состояние пульта: новый
• Код: динамически изменяемый
• Питание: 12В
• li >Диапазон: 50–100 м
• Инструкция по программированию: включена
• Новинка: ДА

Новая система кодирования для прямого клонирования пультов дистанционного управления Технология Система на основе микропроцессора позволяет клонировать каждый пульт дистанционного управления MITTO и превращать его в пульт дистанционного управления PITTO REPLAY. Первый радиопульт «передаст» правильный код второму пульту дистанционного управления, который автоматически сохранится в приемнике при первом использовании. А благодаря использованию системы безопасной передачи данных Rolling Code обеспечивается максимальная безопасность во время всех этих процедур.

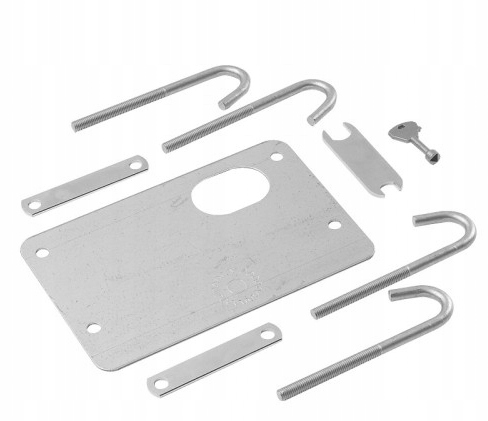

Монтажное основание для установки привода

Фотоэлементы BFT Compacta A20 - 180° Фотографии ворот

• Напряжение питания: 12–33 В переменного тока, 15–35 В постоянного тока
• Потребляемый ток: ТХ: 20 мА; RX: 12 мА в состоянии покоя / 30 мА максимум.
• Максимальная нагрузка: 30 В, 1 А.
• Уровень защиты: IP44.
• Рабочая температура: от -20°C до +55°. C
• Дальность действия: до 20 метров.
• Размеры: 110х33х33 мм.

Модель Compacta A20-180 отличается, прежде всего, регулируемым углом обзора. в диапазоне 180 градусов (+/- 90° в передатчике и приемнике). Дальность действия фотоэлементов составляет 20 метров, а гарантированная дальность действия 10 метров при любых условиях.

Монтаж анкеров и винтов для крепления привода

Магнитные концевые выключатели.

Они определяют точку, до которой ворота должны открываться и закрываться. Коммутаторы монтируются в стойку.

Лампа предназначена для приводов BFT - питание 24В

В комплект входят:

• Лампа BFT Radius 24В с антенной
• предназначена для исполнительных устройств 24В
• встроенная антенна, увеличивающая дальность действия
• встроенный прерыватель лампы
• Класс герметичности IP44

Зубчатая рейка для приводов скольжения, 5 шт. по 1 метру

• тихая работа
• способ крепления: колхоз (саморезы)

Вы можете выбрать металлическую или нейлоновую полоску. Если информация о зубчатой ​​рейке отсутствует, в комплект поставки входит нейлоновая рейка со стальным сердечником.

Аксессуары:

• клеммники для кабелей
• индивидуальный ключ для разблокировки привода
