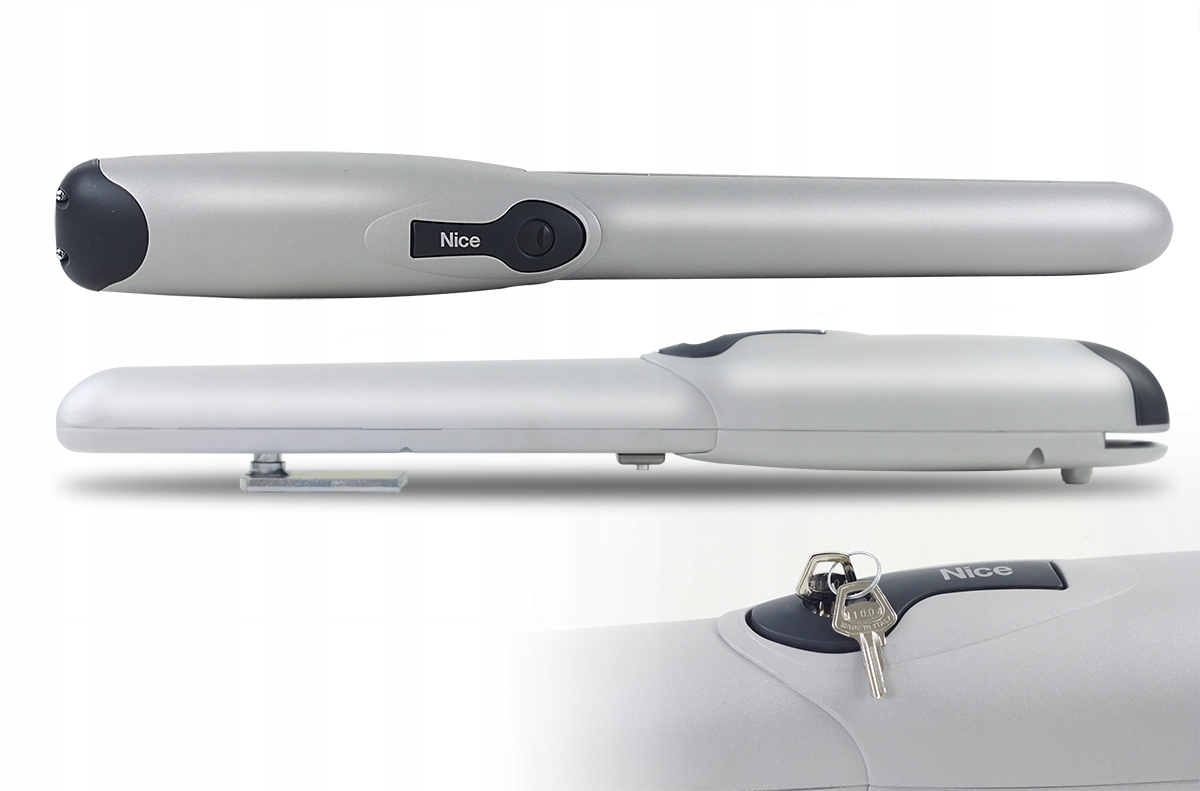

Двустворчатые ворота известного бренда Nice, модель Wingo 2024

Культовые приводы Wingo 2024, для двустворчатых ворот средних размеров, с длиной створок до 2x 2,0 м и весом до 2x 200 кг.

Изделие поставляется в комплекте (см. комплекты), содержащем два исполнительных механизма, блок управления MC424, приемник SMXI, 2 двухканальных пульта дистанционного управления Flor и фотоэлементы безопасности BF, а также светодиодную лампу со встроенным антенна, увеличивающая дальность действия пультов.

В комплект входят:

• 2x актуатор NICE Wingo WG2024
• 1x блок управления NICE MC424L с корпусом
• 2 x двухканальный пульт дистанционного управления NICE FLO2RE
• 1 x светодиодный светильник PROXIMA со встроенной антенной, увеличивающей дальность действия
• 2x встроенные ограничители движения открывания механический привод.
• Радиоприемник с динамически изменяемым кодом NICE, встроенным в материнскую плату.
• увеличение дальности действия пульта.
• li>
• 1x Набор Фотоэлементы безопасности NICE BF (передающие и принимающие)
• 2x Набор ручек с крепежными элементами
• 4x Ключ, открывающий ворота в случае сбоя питания
• 1x Руководство по сборке и использованию привода

Важнейшие преимущества приводов Wingo 2024:

• благодаря использованию запатентованной системы внутренних компонентов и меньшему количеству движущихся частей гарантирует тихую работу и надежность
• оснащен удобным механизмом аварийной разблокировки в случае отключения электроэнергии, механическим, позволяющим открывать и закрывать ворота в ручном режиме в случае отключения электроэнергии или неправильной эксплуатации функционирование ворот
• амперометрическая система обнаружения препятствий - используется для обнаружения возможных препятствий, которые могут возникнуть при нормальном движении ворот. Благодаря этой функции при встрече с препятствием привод останавливает ворота и меняет направление их движения.
• функция плавного спуска при закрытии и плавного пуска - снижает скорость. во избежание сильных рывков при открытии или закрытии ворот. Благодаря этому ворота работают плавно и не издают шума во время работы.
• самоблокирующийся привод, то есть ворота запираются механически после остановки двигателя. Благодаря этому отпадает необходимость в дополнительном механическом запирании ворот с помощью замка, а также нет возможности открыть их вручную.

Технические параметры приводов NICE WINGO 2024

• Электропитание/Питание двигателя: 230/24
• Потребляемая мощность: 50 Вт
• Ток потребления двигателя: 2 А
• Степень защиты: 44 IP
• Ход: 320 мм
• Тяговое усилие: 1500 Н
• Линейная скорость: 0,016 м/с
• Вес одного привода: 6 кг
• Максимальный вес створки: 200 кг
• Рабочая температура: от -20 до +50°C
• Интенсивность работы: 40 циклов/день
• Максимальная длина створки: 2 м
• Размеры: 770x98x95 мм

Блок управления MC424L

Блок управления MC424L предназначен для автоматизации распашных входных ворот с использованием приводов Nice Wingo 24В. Богатый набор функций и параметров панели управления позволяет ей удовлетворить требования большинства пользователей:

• функция автопрограммирования, благодаря которой исполнительные устройства автоматически запоминают конечные положения ворот при программировании, т.е. запоминают, как ворота могут максимально открывать створки при каждом открытии.
• система проверки нагрузкиподключенных к ней приводов (амперометрия) - используется для обнаружения возможных препятствий, которые могут возникнуть при нормальном движении ворот. Благодаря этой функции при встрече с препятствием привод останавливает ворота и меняет направление их движения.
• Функция ворот, т.е. частичное открытие ворот или одной створки - благодаря этому, когда вы идете пешком или гуляете, когда едете на велосипеде, вам не придется ждать, пока ворота откроются и закроются полностью.
• функция плавного открывания при закрывании и плавного пуска — уменьшает скорость, чтобы избежать сильного рывка при открытии или закрытии ворот. Благодаря этому ворота работают плавно и не издают шума во время работы.

Пульт управления адаптирован для питания от аварийного аккумулятора (PS124), обеспечивающего аварийное питание – благодаря благодаря этому приводы будут открывать и закрывать ворота даже в случае отключения электроэнергии.

NICE ERA FLOR 2-канальный пульт для ворот

• 2-канальный пульт со светодиодной сигнализацией.
• Частота< /b >: 433,92 МГц.
• Код: динамически случайная переменная.
• Диапазон: работа 50–150 м. b> li>
• Батарея: установлена ​​в пульте дистанционного управления

Фотоэлементы BF

Фотоэлементы безопасности для внешней установки. Чаще всего монтируются на столбах, высота установки составляет примерно 50 см. с земли.

Характеристики:

• Дальность: 30 м
• Тип контакта: Н.З.
• Подключение: проводное
• Угол обзора фотоэлемента: 180°

Монтажные кронштейны:

• монтажные кронштейны для крепления приводов на стойках и створках ворот с помощью винтов.
• 4x ключа разблокировки приводов, используемых в случае отключения электроэнергии.
• li>

Механический концевой упор PLA13

• в комплект входят 2x PLA13 для открытия
• может быть дооснащен 2x PLA13 для закрытия
• благодаря зубчатому элементу зону, которую мы можем точно настроить, где должны открываться и закрываться створки ворот.

Светильник светодиодный Proxima Kwadrat 24В, 230В со встроенной антенной 433МГц

Сигнальный светильник предназначен для работы с приводами ворот всех марок.

Светильник Kwadrat универсален:

• может питаться от сети 24В или 230В
• есть переключатель режима работы: непрерывная работа/прерывистая работа 1,5Гц (конфигурация через перемычку)
• может быть монтируется на вертикальной или горизонтальной плоскости, в комплект входят необходимые держатели.
• оснащен антенной, увеличивающей радиус действия пультов дистанционного управления (433МГц).
• источник света – яркие энергосберегающие светодиоды

Технические параметры

• Питание: 24 В переменного/постоянного тока / 230 В переменного тока.
• Потребляемая мощность 230 В переменного тока: 4 Вт.
• Потребляемый ток 24 В: 150 мА переменного тока / 80 мА постоянного тока.
• Частота мигания: 1,5 Гц.
• Рабочая температура: от -20° до +60° C.
• Класс герметичности: IP54.
• Источник света: светодиод.
• Размеры: 90 x 90 x 90 мм.

ЕДИНИЦА ПАРАМЕТРА ЗНАЧЕНИЕ

• Электропитание/Питание двигателя В 230/24
• Номинальная мощность Вт 50
• Номинальный ток потребления A 2
• Степень защиты IP 44
• Номинальная линейная скорость м/с 0,016
• Рабочая температура C -20 - +50
• Интенсивность работы циклов в день 40
• Вес привода 6 кг
• Макс. Листья 200 кг.
• Макс. длина. листьев М 2
• Размеры мм 770/98/95
• Ход мм 320
• Макс. Усилие тяги. Н 1500
• Тип опоры 1
• Линейная скорость без нагрузки м/с 0,018

NICE WINGO 2024 — ПОЛНЫЙ КОМПЛЕКТ АВТОМАТИЗАЦИИ ОТ ОТВЕТСТВЕННОГО БРЕНДА NICE ДЛЯ ДВУХСтворчатых ВОРОТ С ДЛИНОЙ СТВОРКИ ДО 2 МЕТРОВ КАЖДАЯ СТОРОНА (всего 4 МЕТРА).

КОМПЛЕКТ ПОЛНЫЙ И ГОТОВЫЙ ДЛЯ УСТАНОВКИ
