Компактный рекуператор диаметром 100 мм с дистанционным выключателем, обозначение HRV100P

Компактный рекуператор HRV100P предназначен для децентрализованной вентиляции с рекуперацией тепла для использования в одном помещении жилых зданий.

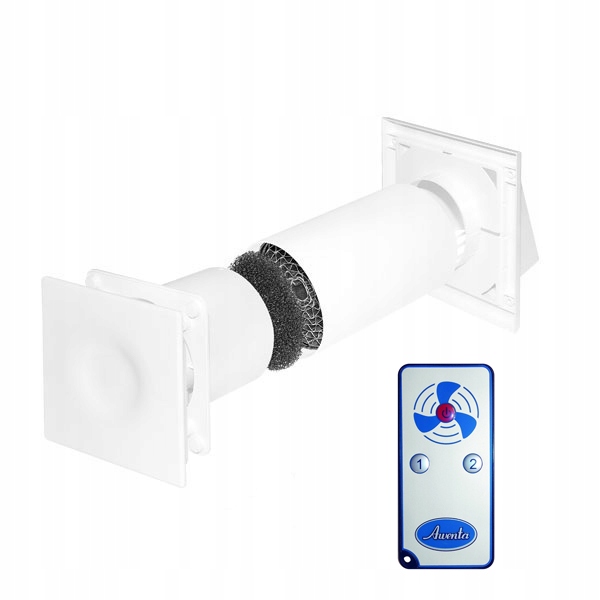

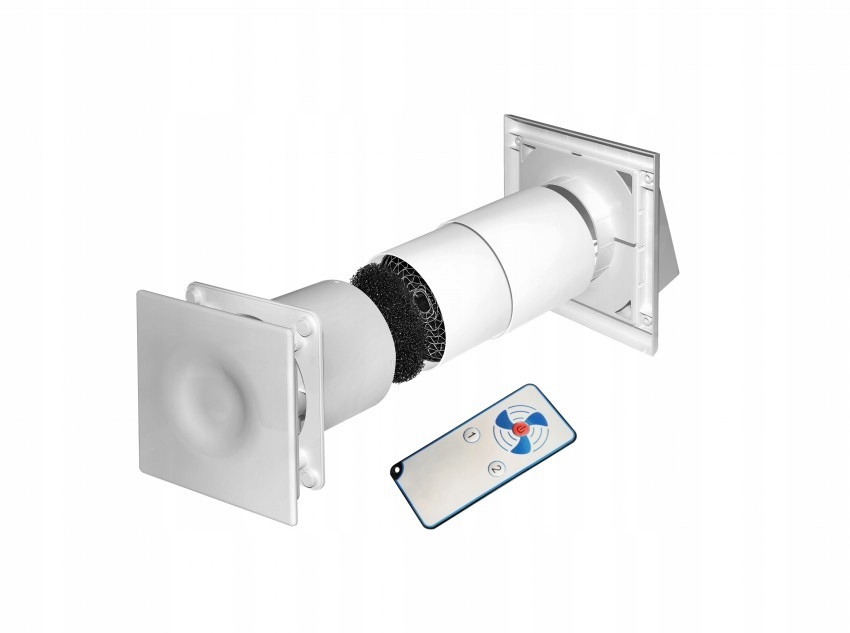

HRV100P - Рекуператор с дистанционным управлением по инфракрасному порту.

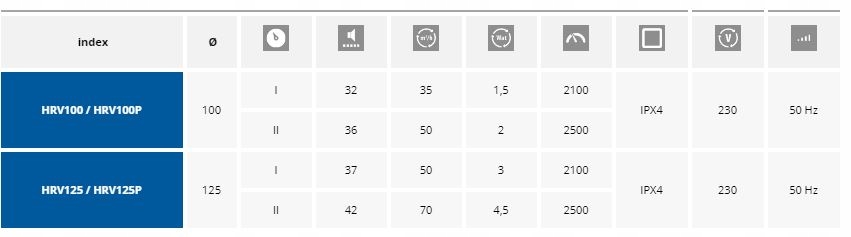

Технические данные:

• Скорость: 2 передачи
• Регулировка: регулировка с помощью пульта управление по инфракрасному порту
• Производительность: 35/50 м³/ч
• Скорость двигателя: 2100/2500 об/мин
• Громкость: 32/36 дБ
• Мощность: 1,5/2 Вт
• Источник питания: 230 В / 50 Гц
• Степень защиты: IPX4
• Диаметр: 100 мм

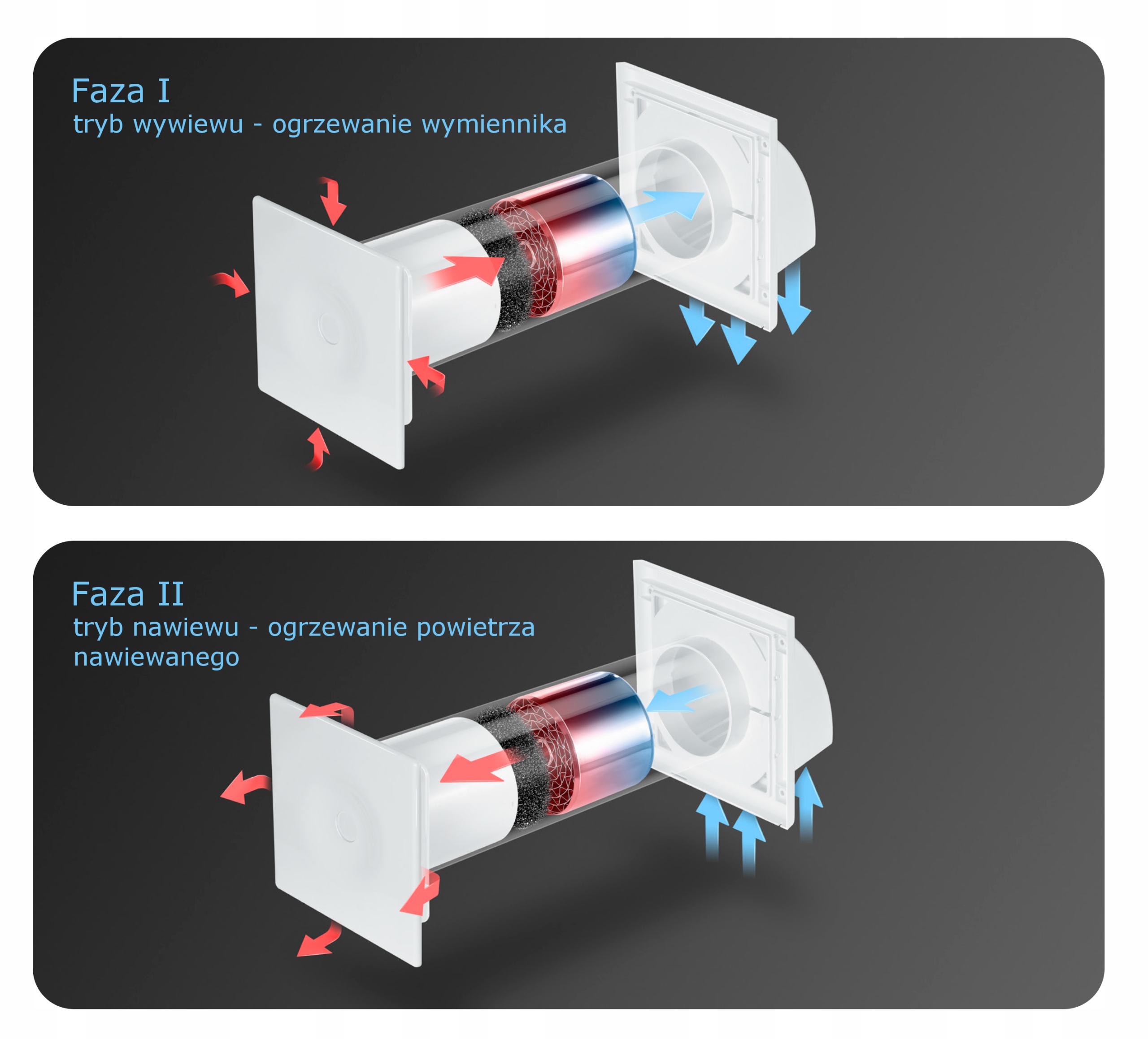

Изделие предназначено для непрерывной работы. Она оснащена накопительным теплообменником, задачей которого является сбор и выделение (рекуперация) тепловой энергии в процессе вытяжки и подачи воздуха из помещения, в котором она установлена.

Система работает. в двух режимах: вытяжной и обдувочный. Каждый режим может работать на двух скоростях:

• медленный выпуск – медленный поток воздуха
• быстрый выпуск – быстрый поток воздуха

Время продолжительности каждого режима составляет 60 секунд. Переключение передач осуществляется с помощью двухпозиционного переключателя. Положение переключателя (режим работы вентилятора) меняется потянув за цепочку, расположенную спереди вентилятора.

УСТАНОВКА УСТРОЙСТВА

Рекуператор HRV100P следует устанавливать во внешней перегородке/стене на соответствующем расстоянии от источников загрязнения (дымоходы, выхлопные газы и т.п.), чтобы чтобы всасываемый и подаваемый воздух был свободен от загрязнений.

Монтаж следует начинать с проделывания в стене отверстия диаметром 110 мм с отклонением 2-5° от горизонтали с уклоном за пределы помещения. . Отклонение вызвано необходимостью слива конденсата.

Запрещается монтировать устройство в вертикальном положении «в потолок или крышу».

Прибор не требует подключение к канализации.

Высота установки устройства – не менее 2,3 м над полом

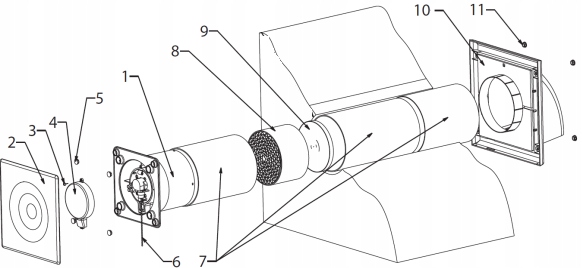

Детальные элементы комплекта:

1 - приточно-вытяжной вентилятор

2 - крышка вентилятора

3 — винт крепления крышки отсека блока питания

4 — крышка отсека блока питания

5 - колпачки, скрывающие винты крепления вентилятора

6 - тяговая цепь переключения между 1-й и 2-й скоростью вентилятора

7 - телескопический вентиляционный канал, позволяющий легко адаптироваться к толщине стены помещения

8 - алюминиевый накопительный теплообменник

9 - фильтр воздуха

10 - внешний конец вентиляционного канала

11 - заглушки

Схема электрического подключения:

Кабели электропитания должны быть подключены с двойной или усиленной изоляцией в соответствии с Директивой по низкому напряжению.

Ответственность за монтаж несет установщик с сертификатом 1 кВ. правильное подключение устройства.

Установка питания вентилятора должна быть оборудована выключателем с расстоянием контакта не менее 3 мм.
