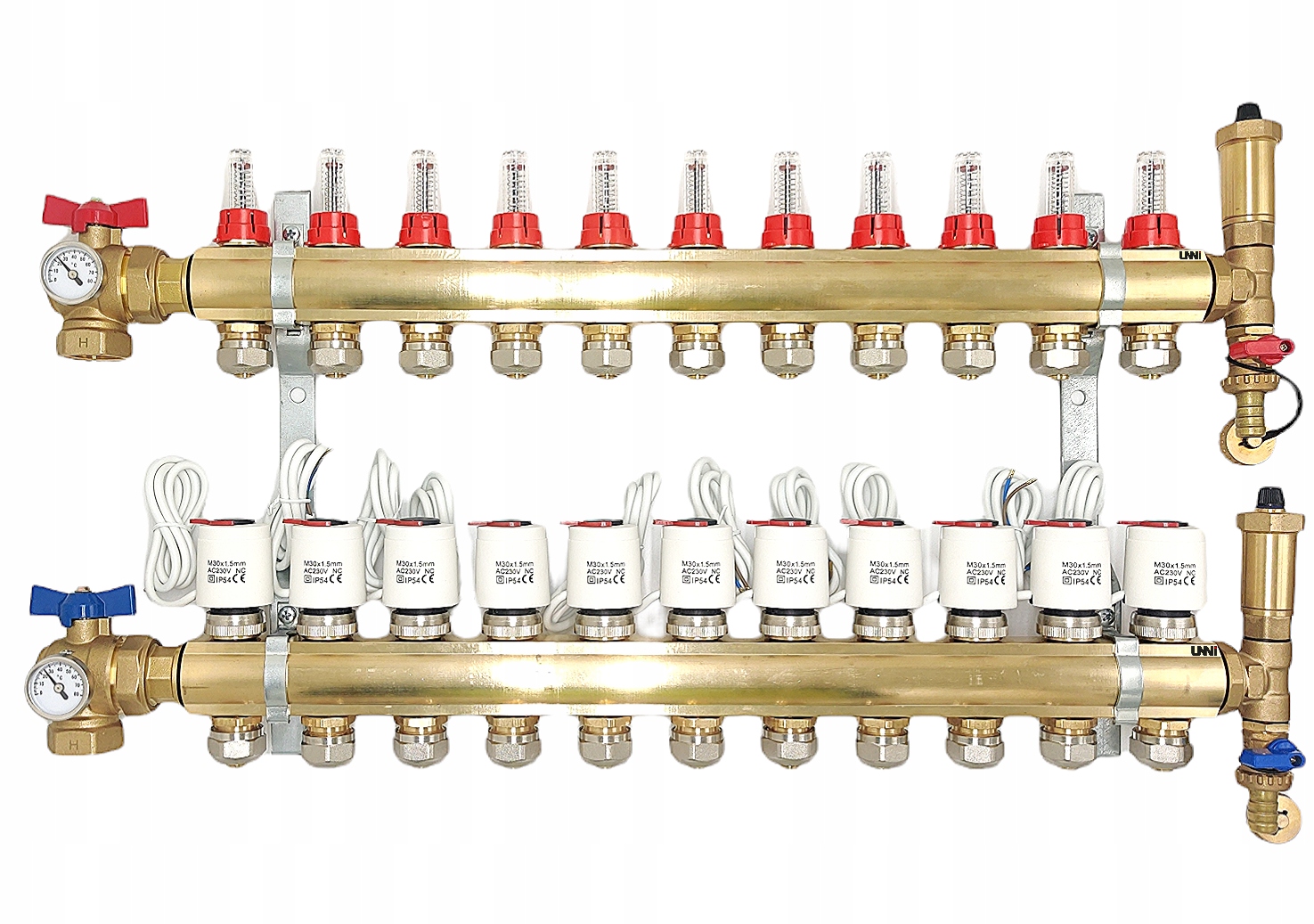

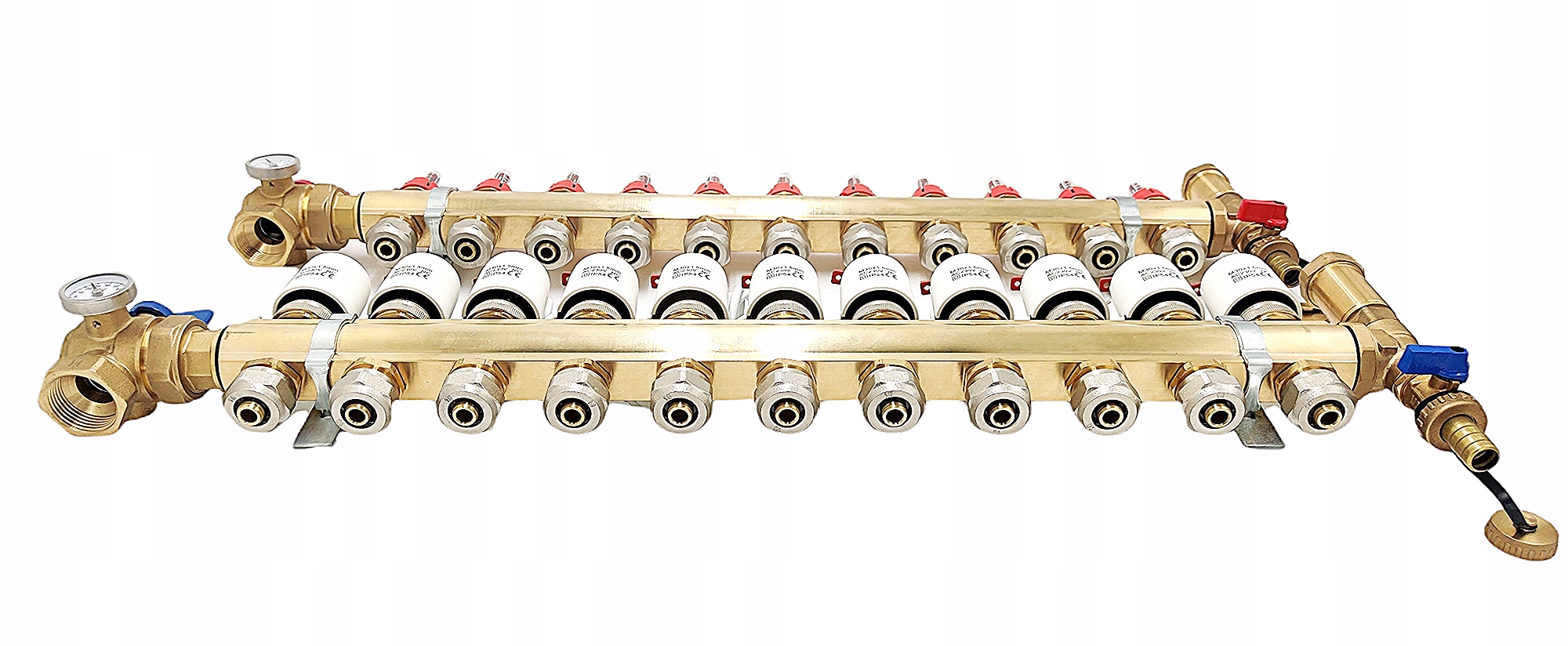

Распределитель теплого пола на 11 контуров + евроконус + вентили

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Применение:Разделение секций теплого пола на отдельные контуры.

Рабочая температура :до 60°C

Рабочее давление: до 6 бар

Ширина: 690 мм

Материал:

• Брус - латунь
• Вентиляционная группа - слив - латунь
• Ручка-распределитель - хромированная сталь

В комплект поставки входят:

2xвентиляционно-сливной узел с автоматическим воздухоотводчиком и контргайкой

1x 11-контурная питающая балка с ротаметрами и переходными ниппелями (для разъема Euroconus)

1x обратная балка 11-контактная с термостатическими вставками и переходными ниппелями (для разъема евроконус)

1x стальной держатель распределителя с шагом 235 мм

22x переходник евроконуса 16x3/4"

Применение:

Распределитель теплого пола – это устройство, используемое в системах напольного отопления для контроля и регулирования подачи горячей воды или теплоносителя на отдельные участки пола. Система подогрева пола – исключительно удобный и эффективный способ обогрева помещений, при котором тепло равномерно отводится от пола, что создает приятный тепловой режим.

Теплый пол в настоящее время является доминирующей системой отопления в современном строительстве. Благодаря использованию низкотемпературной оборотной воды данная система прекрасно работает как с низкотемпературными тепловыми насосами, так и с газовыми конденсационными котлами. Стоит отметить, что хотя теплый пол прекрасно совместим с вышеупомянутыми источниками тепла, его также можно эффективно использовать в сочетании с другими типами отопительных устройств, например, с питательными котлами, работающими на эко-горошке, пеллетах или масле. .

В случае использования устройств с более высокой температурой подачи возникает необходимость в установке дополнительного смесительного клапана, который имеет решающее значение для регулирования подачи очень горячей воды, предотвращая чрезмерный нагрев ответственных труб. для распространения отопление в системе пола. Стоит подчеркнуть, что метод теплого пола основан на излучении тепла, что позволяет исключить многие неудобства, характерные для конвекционного отопления с использованием традиционных радиаторов.

Трубы из таких материалов, как PE-RT с антидиффузионным покрытием. или трубы AL-PEX. Ключевым элементом, обеспечивающим эффективное распределение тепла по отдельным помещениям, является представленный распределитель. Благодаря его функциональности можно точно направить количество тепла в отдельные зоны, что приводит к достижению желаемой температуры в каждой комнате.

Преимущества:

✅Точный контроль температуры: Распределитель позволяет осуществлять индивидуальную регулировку температуры в отдельных зонах или помещениях, что позволяет подстраивать тепловой комфорт под нужды жильцов.

✅Эффективное использование тепла: Благодаря возможности раздельного регулирования подачи горячей воды на разные участки пола система теплого пола может работать более эффективно, экономя электроэнергию.

> ✅Экологичное использование помещений: Распределитель позволяет регулировать температуру в отдельных частях помещения, что позволяет эффективно использовать пространство в зависимости от текущих потребностей.

✅Сокращение эксплуатационных расходов: Благодаря точному контролю температуры и оптимизированный тепловой поток, коллектор может помочь снизить счета за электроэнергию.

✅ Защита от перегрева: Некоторые продвинутые модели коллекторов оснащены системами защиты от перегрева, что предотвращает повреждение системы или неконтролируемое повышение температуры в помещении. пола.

✅ Повышенный тепловой комфорт: Благодаря равномерному распределению тепла в помещениях коллектор способствует созданию более приятной и комфортной атмосферы.

✅Возможность интеграции с интеллектуальные системы управления зданием: усовершенствованные модели распределителей можно интегрировать с интеллектуальными системами управления зданием, обеспечивая возможность дистанционного управления и программирования.

✅ Работа с различными источниками тепла: распределитель можно адаптировать для работы с различными типами отопления. устройства, такие как тепловые насосы, газовые котлы или котлы на биомассе.

✅ Длительный срок службы системы: правильное управление потоком горячей воды с помощью распределителя может продлить срок службы и надежность всей системы напольного отопления.

✅Точная адаптация к различным помещениям: благодаря возможности регулировки температуры в отдельных зонах распределитель позволяет адаптировать систему подогрева пола к различным типам помещений, например, спальням, ванным комнатам, кухням или гостиные.

Структура дистрибьютора:

Латунная балка с профилем С7, используемая в коллекторах напольного отопления, отличается долговечностью и прочностью благодаря латунной конструкции. Имеет форму с двумя выпуклыми внешними краями, что гарантирует устойчивость конструкции. Балка распределяет горячую воду по отдельным контурам отопления, обеспечивая равномерное распределение тепла. Его структура позволяет гибко адаптироваться к системе отопления, а точно спроектированные отверстия гарантируют эффективное распределение тепла по помещению.

Ротаметр, также называемый регулятором расхода теплого пола, используется на распределительной балке подачи. Ротаметры используются для точного регулирования контуров теплого пола. Вопреки внешнему виду, правильное регулирование потоков и эксплуатация нашего теплого пола – трудоемкая задача. Чтобы наша установка работала эффективно, необходимо правильно регулировать потоки. Сначала откручиваем терморегулирующие клапаны на обратной балке, а затем ротаметр, сняв красный фиксатор, позволяет увеличить или уменьшить расход воды. Процесс регулирования включает уменьшение расхода в более коротких контурах (с меньшим сопротивлением потоку) и увеличение расхода в более длинных контурах (с более высоким сопротивлением). Расходомер имеет диапазон от 0 до 5 л/мин, но опыт показывает, что этот диапазон имеет значительный запас, ведь достигаемые значения в наших установках составляют примерно 1 - 1,5 л/мин.

Вставка, также известная как термостатический клапан для теплого пола, используется на обратной распределительной балке. Этот клапан используется для ручного закрытия потока на данном участке. Вместо ручки также можно установить термоэлектронный привод, который в зависимости от используемых решений будет автоматически отключать нагрев в заданном контуре на основе термостата или с помощью нашего смартфона. Ручки на возвратной балке не используются для регулирования потока, поэтому регулировку следует производить при полностью открытых ручках. Почему это происходит? Хотя теоретически можно попытаться регулировать поток, повернув клапан на обратной балке, в случае технического обслуживания, поломки или установки привода все настройки придется производить с нуля.

Вентиляционно-сливной узел в коллекторах напольного отопления и его использование дает многочисленные преимущества по сравнению с установками без этого элемента.

Эффективное удаление воздуха: использование вентиляционно-сливного устройства позволяет эффективно удалять скопившийся воздух из установки. Воздух в системе подогрева пола может отрицательно влиять на эффективность и равномерность распределения тепла, поэтому важно эффективно удалять его.

Минимизация сбоев и разрывов контуров: Удаление воздуха улучшает работу всей системы, снижая риск так называемого «мертвые» или нефункционирующие контуры, в которых тепло не распределяется эффективно.

Повышенная эффективность: работа без воздуха позволяет эффективно передавать тепло от теплоносителя к полу, что приводит к повышению эффективности всей системы. системы отопления.

Предотвращение коррозии: Удаление воздуха из установки снижает риск коррозии и образования отложений внутри труб, что может повлиять на долговечность системы и ее эффективность.

Повышение комфорта: равномерное распределение тепла в установке, Достигаемый благодаря вентиляционно-сливному блоку, способствует повышению общего теплового комфорта в помещениях.

Стальной держатель для коллектора – это прочный и точно изготовленный элемент, используемый для крепления и устойчивого крепления коллектора в системе теплого пола. Благодаря своей конструкции он обеспечивает не только безопасную установку, но и точную адаптацию к конкретной модели коллектора. Эти ручки часто совместимы с другими элементами монтажа, что облегчает процесс установки, а также обеспечивает эстетичный внешний вид и долговечность. В результате стальная ручка эффективно удерживает коллектор в правильном положении, что обеспечивает правильную работу системы теплого пола.

Адаптер Euroconus — это тип соединителя, используемый в системах отопления и охлаждения, особенно в системах напольного отопления и радиаторных системах. Применяется для соединения стальных или медных труб, позволяет регулировать поток жидкости и обеспечивает прочные и герметичные соединения. Область применения включает полы с подогревом, радиаторы и системы охлаждения. Для эффективной работы и безопасной установки важно, чтобы фитинги были правильно установлены и герметизированы.

Клапан с полувинтом и термометром — деталь, применяемая в системах отопления. Благодаря ему можно регулировать подачу горячей воды в установке. Этот клапан имеет встроенный термометр, который позволяет контролировать температуру воды в режиме реального времени. Основные преимущества — простота эксплуатации, точный контроль температуры и возможность быстрой диагностики любых неполадок.

Термоэлектрическая головка, также известная как термостатическая головка, представляет собой устройство, используемое в системах отопления и охлаждения для регулирования потока жидкости через радиаторы или другие элементы установки. Электрический привод, встроенный в головку, регулирует открытие или закрытие клапана. Это дает возможность удаленно контролировать, автоматизировать, программировать и точно регулировать температуру в помещениях.
