4-х секционный гидрокомплект 80л/мин для TURA

КОД MET CUTTING: [8054]

Содержимое набора:

• шаровой джойстик с 2 кнопками [0172]
• 2x кабеля, длина 2 м [0203]
• гидравлический распределитель для кабелей, 2 секции, 80 л/мин [1603]
• 2x электромагнитный клапан-делитель 6/2 12В 90л/мин [1962]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями фронтальных погрузчиков TUR (подъём рамы и наклон ковша) и двумя дополнительными секциями после нажатия кнопок.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, плодоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

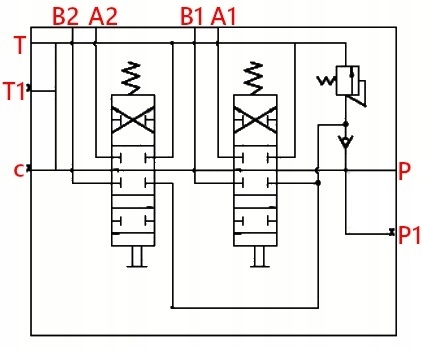

РАЗДЕЛИТЕЛЬ ГИДРАВЛИЧЕСКИЙ 2-СЕКЦИОННЫЙ, 80Л, ДЛЯ КАБЕЛЕЙ

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель отличается благодаря компактной конструкции, стабильной работе и высокой универсальности.

Позволяет управлять двумя приводами двойного действия или (после заглушки одного из портов) одностороннего действия.

Возможно последовательное подключение к существующей системе (требуется нажимная гильза).

Управление из кабины с помощью тросов и джойстика.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Дивертер универсальный, может использоваться в различных типах машин таких как:

• Циклопы
• Туры
• Погрузчики
• Плуги< /li>
• Вилочные погрузчики и многие другие

Трехпозиционный ползунок (1 - 0 - 2)

• возвращается в вертикальное положение на пружине
• Нейтральное положение 0 (джойстик установлен вертикально – трос провисает) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен по диагонали вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен наклонно назад) шток поршня привода втягивается.

Подключение:

• Электропитание (P) BSP 3/4''
• Назад (T) BSP 3/4"
• Секционный выход BSP 1/2"
• Подключение BSP 3/4"

Технические характеристики:

Расход масла: 0 - 80 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃.

Оснащен предохранительным клапаном.

Клапан электромагнитный 6/2 12в 90 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Этот электромагнитный клапан является идеальным решением при гидрораспределителе используется (в для управления исполнительным механизмом) у нас не будет дополнительной секции для управления следующим исполнительным механизмом.

Используется в гидроуправлении, чаще всего с 2-х секционным распределителем, как 3-х секционный, напр. захват, крокодил и т. д.

В один блок можно последовательно соединить до 3-х клапанов с помощью фланцев.

Высококачественный соленоид клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальностью.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Пример использования электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией в распределителе.

Благодаря этому (с помощью электрического импульса, вызываемого кнопкой), мы можем управлять двумя независимыми исполнительными механизмами двойного действия.

Эта кнопка обычно расположена на элементе управления, т.е. рычаг или джойстик.

Учтите, что он не позволяет управлять двумя исполнительными механизмами одновременно.

Технические данные:

• Резьба (BSP): 3/4"
• Максимальный поток масла: 90 л/мин
• Напряжение: 12 В
• Максимальное рабочее давление: 315 бар

Допустимая температура окружающей среды: От -40 ℃ до + 60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

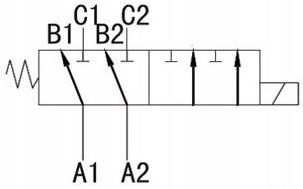

ПОДКЛЮЧЕНИЕ:

A1 - A2 ПОДАЧА ПИТАНИЯ/ОБРАТ (независимо от того, будет ли A1 или A2 обраткой или питанием)

B1 - B2 - C1 - C2 ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (например, ПРИВОДОВ)

ДЖОЙСТИК С 2 КНОПКАМИ

Настроен на механическое управление подъемом рамы, наклоном ковша и захватом тюков или «крокодилом» + дополнительная четвертая секция.

Надежный джойстиквключение механического управления четырехходовыми гидрораспределителями TURA (погрузчик)с помощью двух тросов и двух кнопок.

Позволяет дистанционное управление (из кабины) распределителями, расположены снаружи кабины.

Применение:

Предназначены для управления TURA 1, 2, 3 в тракторах, таких как:

• URSUS
• ZETOR
• МФ и производные.

Идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы в различные типы машин, такие как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, промышленные машины и другие.

Простота установки.

Технические характеристики:

Простота установки.

Технические характеристики:

Рабочая температура: от -30°С / до +80°С C

Отверстие для кабеля Φ14 мм

Стопорный рычаг

M8 самостопорящийся штифт для крепления кабеля

Материал:

• эргономичная ручка из закаленного пластика.
• Основа из алюминиевого сплава.
< /ul>

Джойстик имеет предохранительный механизм (2), который позволяет блокировать движения головки джойстика во избежание случайного включения:

Головка джойстика заблокирована

-

Головка джойстика разблокирована

Кабель для управления распределителем шариков длиной 2 метра

ПОЛЬСКИЙ товар

СУПЕР ПРОЧНОСТЬ

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле промышленности.

Концы:

• Конец кабеля со стороны джойстика закончился шариком диаметром 14 мм
• Конец троса со стороны распределителя, резьба корпуса троса М16х1,5, резьба ползуна М6х1,6
