3-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ КОМПЛЕКТ 80 л/мин

В комплект входят:

• шаровой джойстик с кнопкой
• два Кабели длиной 2 м (можно изменить на 1 м; 1,5 м; 2,5 м; 3 м)
• 2-секционный гидрораспределитель 80 л/мин
• электромагнитный клапан 6/2 90 л/мин 12 В< /li>

Производство:

Бадестность, условное обозначение: 1.25.10.003

Применение:

Широко используется в гидравлических системах в строительстве, сельском хозяйстве и промышленности.Комплект адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики. , экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Идеально подходит для управления двумя секциями в повороте, подъема рамы и наклона ковша, в тракторах, где производительность гидронасоса не превышает 80л/мин. .

Пример применения:

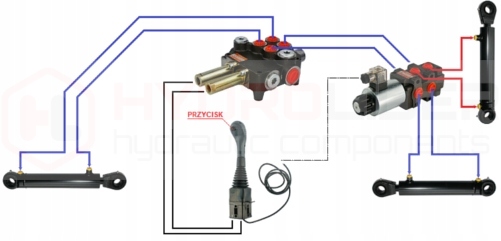

Управление двумя независимо работающими исполнительными механизмами (фото).

Общая информация:

Управление джойстиком имеет множество преимуществ, которые делают работу быстрее, приятнее и безопаснее. Джойстик означает, прежде всего, более комфортное, удобное и точное управление машиной. Установка джойстика внутри кабины и вынос распределителя наружу обеспечивает чистоту кабины и отсутствие утечек масла.

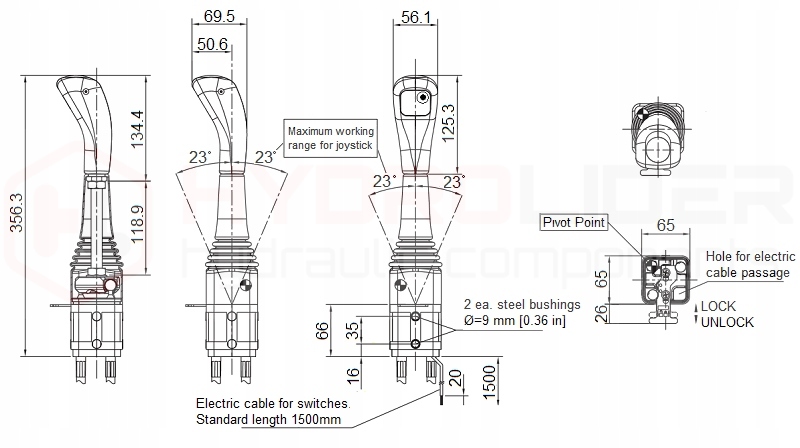

Джойстик:

Предназначен для механического управления двумя секциями. в дистрибьюторе. Имеет дополнительную кнопку и выход электропроводки, что позволяет в дальнейшем использовать электромагнитный клапан, который будет управлять дополнительной, третьей секцией, например, в погрузчике TUR с крокодилом или тюкозахватывающим устройством.

Внутренние элементы конструкции изготовлены из алюминия, корпус – из прочного пластика. Европейское производство NIMCO.

Ссылки:

Стандартная длина кабелей: 2 м (мы отправляем их, если клиент не указал иное). Возможность изменения длины линий до 1 м; 1,5 м; 2,5 м; 3м без изменения цены комплекта. Резьба со стороны распределителя: корпус кабеля М16х1,5, кабельная стяжка М6х1. Со стороны джойстика шарик диаметром 14 мм. Польское производство, произведено для Agricola Hydraulic Components.

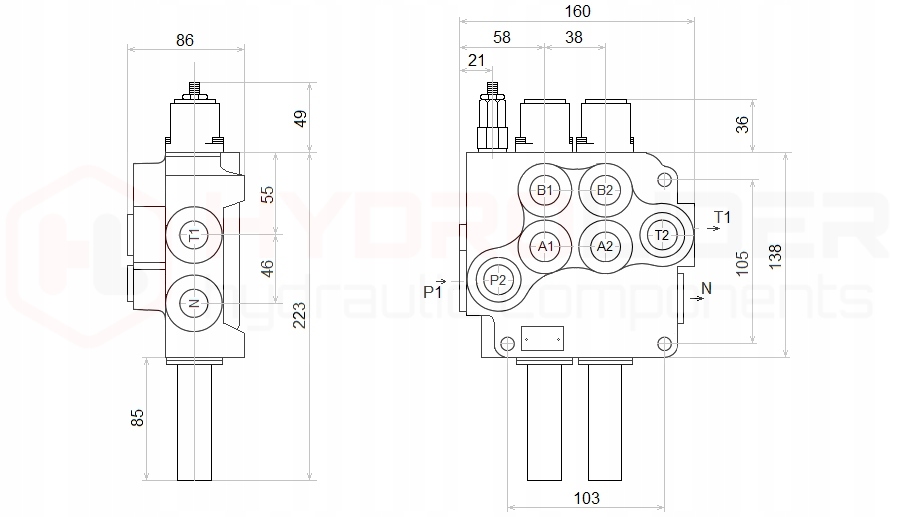

Двухсекционный гидрораспределитель:

Максимальный расход до 80 л/мин. Управление односторонними и двухсторонними цилиндрами. Управлять дровоколом рекомендуется с помощью тросов и джойстика. Гарантия: 2 года

Управление:

Оба ползунка имеют три положения (1 – 0 – 2), подпружинены, т.е. возвращаются в нейтральное положение. положение самостоятельно, если трос ослаблен.

Положение 0, нейтраль (трос ослаблен), шток цилиндра стоит – масло уходит в перелив. Рабочее положение 1 (трос тянет ползун), шток цилиндра выдвинут. Рабочее положение 2 (трос толкает ползунок), шток цилиндра втягивается.

Присоединение:

Внутренняя резьба в корпусе: питание: 1 /2" ; возврат: 3/4 дюйма; сечения: 1/2 дюйма

Подключения кабелей:

Внутренняя резьба трубки: M16x1,5 Внутренняя резьба наконечника ползуна: M6x1,5

Диапазон давления:

Максимальное давление подачи: 250 бар Максимальное обратное давление: 50 бар Максимальное давление в секции: 300 бар

Давление открытия перепускного клапана увеличивается пропорционально увеличению расход:

180 бар при 20 л/мин

190 бар при 40 л/мин

200 бар при 60 л/мин

210 бар при 80 л/мин

Наборы для точного измерения давления можно найти в разделе «Манометры – измерительные комплекты».

Температурный диапазон и тип масла:

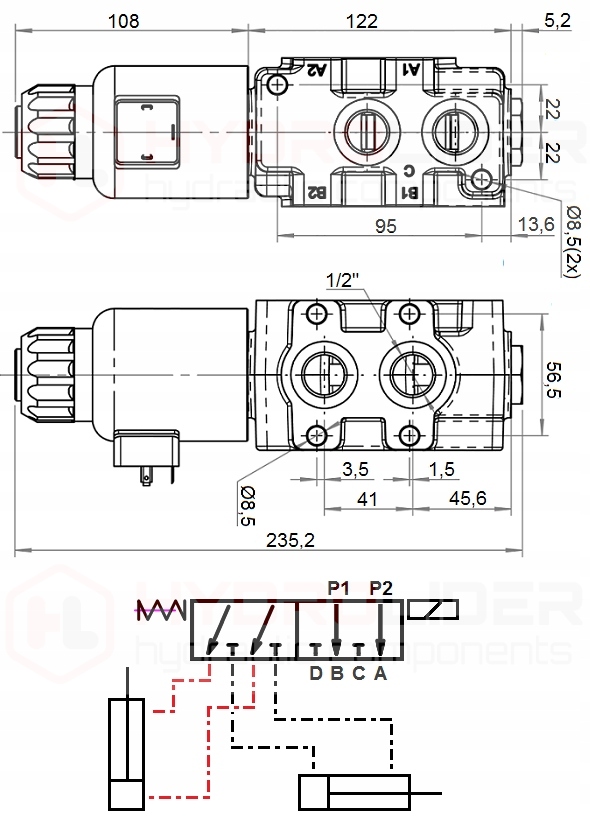

Электромагнитный клапан 6/2 для третьей секции:

Максимальный расход до 90л/мин Питание: 12В Болгарское производство Бадестность, гарантия: 2 года
