Клапан запірний клапан MAG-3/DN80 ЗБК-100к Флама-Газ електромагнітний

Клапан запорный шиберный МАГ-3/ДН80 ЗБК-50к Пламя-Газ электромагнитный

Клапан запорный односторонний, постоянный расход, взрывозащищенное исполнение (ATEX) , доступен с двумя типами электромагнитных триггеров: WE или COD-3/A, очень низкое гидравлическое сопротивление (по сравнению с шаровыми кранами), малый вес клапана, бистабильный - без напряжение может находиться в одном из двух устойчивых положений: открытом или закрытом. Управляющее напряжение необходимо только для закрытия клапана, открывается только вручную - специальным ключом, закрывается электрическим импульсом, имеет возможность ручного закрытия клапана кнопкой, приспособлен для установки на открытом воздухе, оснащен датчиком (индикатором) положения закрытия клапана (опция), соответствует требованиям стандарта PN-EN 161:2011+A3:2013, соответствует основным требованиям, содержащимся в Регламенте (ЕС) 2016/426 от 9. Март 2016 г. (GAR) и директивы ЕС: 2014/35/EU (LVD); 2014/30/EU (EMC) и 2014/34/EU (ATEX)

Применение:

✅В качестве исполнительного элемента (перекрывающего подачу газа) систем защиты газовых установок низкого и среднего давления, устанавливаемых в:

✅Газовые котельныегородские и промышленные

✅Общественные здания

✅Станции установки редуцирования и измерения газа среднего давления и т.д.

✅Помещенияэлектростанций/когенерационных установок

✅Биогазовые установки(МАГ -3 БИО)

✅В зонах 1 или 2 помещений с опасностью взрыва горючих газов, паров или туманов, отнесенных ко II классу взрывоопасности, температурному классу Т4

Вид взрывозащиты

Конструктивная безопасность «c», маркировка согласно директиве ATEX EX II 2G c IIB T4, максимальное рабочее давление Pmax = 5 бар, безопасно. статическое давление Ps =6,5 бар, время закрытия <1 с, температура окружающей среды и среды -30 градусов. С до 60 градусов C, температура окружающей среды (Ex) от -30 C до 50 C, фланцевое соединение труб соответствует размерам фланцевых версий [PN16, 01, B]. по стандарту PN-EN 1092-1*, степень защиты (по PN-EN 60529) IP4X (для клапана), монтажное положение клапана в любом положении.

Для диаметра Ду80 имеет корпус Ду100 с редукцией на ответных фланцах.

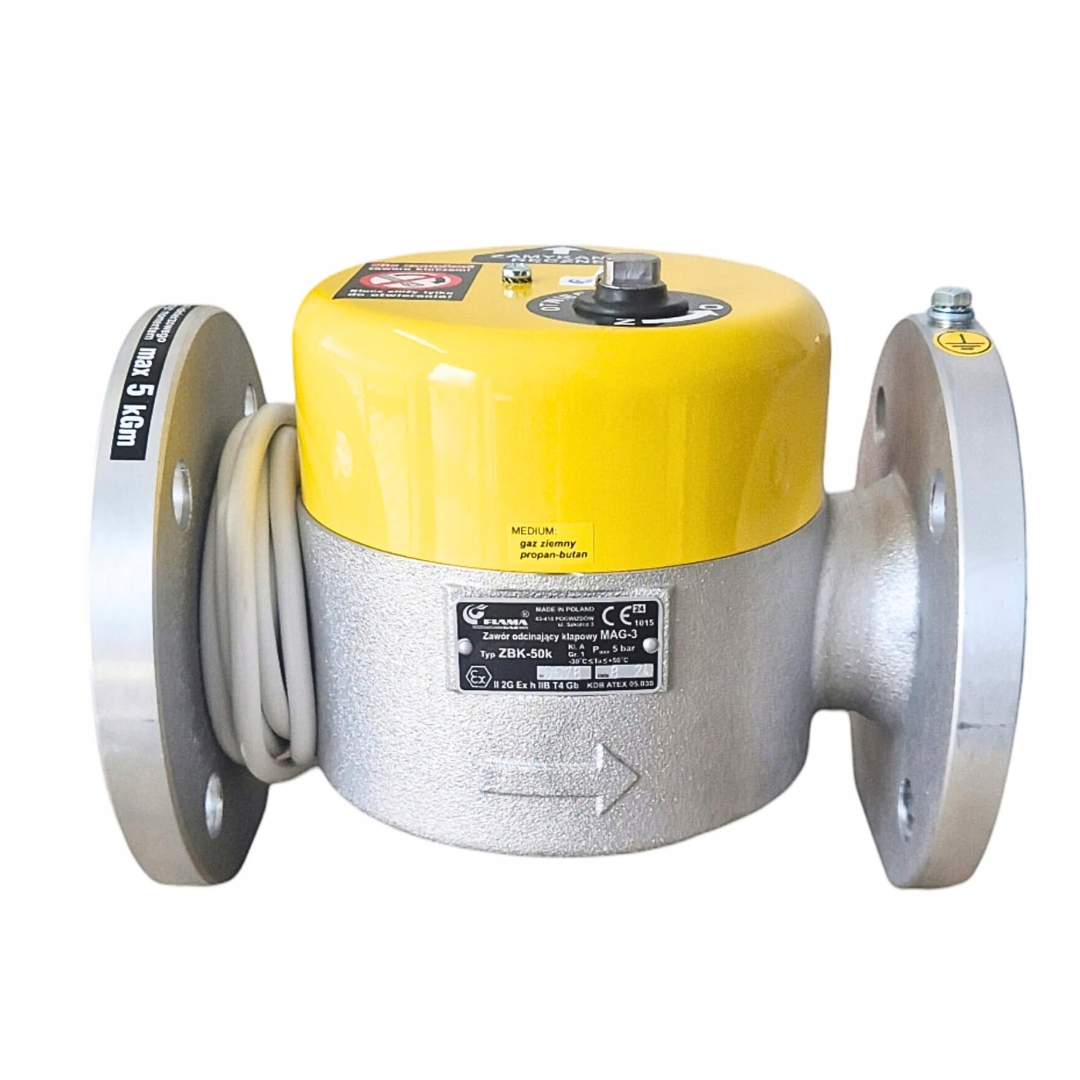

Клапан лепестковый МАГ-3 предназначен для применения во взрывоопасных зонах (Ex ) и адаптированы для объектов наружной установки. Он надежно и эффективно перекрывает подачу газа в установку при обнаружении датчиками его присутствия в помещении. Клапан открывается только вручную, а закрывается электрическим импульсом или вручную (кнопкой). Для диаметров Ду65, Ду80, Ду100 имеет корпус Ду100 с редукцией на ответных фланцах.

Особенности изделия

✅Как в открытом, так и в закрытом положении не требуют электропитания – энергосберегающие (электрический импульс длительностью < 1 с необходимо только для закрытия клапана)

✅Нечувствителен к потере напряжения, питающего систему – его отсутствие или временная потеря не вызывает изменения расхода газа через клапан

✅Невосприимчив к любому вмешательству, которое может привести к его случайному открытию при закрытии (только сознательное действие руководителей)

✅Очень маленькое поле требуется маневренность для работы и небольшое усилие, необходимое для открытия клапана.

✅Простая, дешевая, надежная и легкая конструкция.

✅Большой. срок службы

✅Полнопроходные

✅Очень низкое гидравлическое сопротивление – сравнимо с шаровыми кранами

✅Открыть только вручную (с помощью ключа)

✅Закрыть электрическим импульсом от системы обнаружения или вручную (с кнопкой)

✅ Взрывозащищенное исполнение (ATEX)

✅ Оборудовано датчиком положения закрытия клапана (опция)

✅Адаптирован для наружной установки

✅Соответствует требованиям PN-EN161

Сегодня на предприятии «ФЛАМА-ГАЗ» работает несколько десятков человек, а предлагаемый ассортимент электромагнитных клапанов насчитывает более 100 типов, предназначенных для различных видов сред (газообразное топливо, жидкое топливо, вода, масло, воздух). и является ведущим производителем электромагнитных клапанов в Польше.

Высокий технический уровень выпускаемой продукции достигается благодаря реализации собственных конструкторских и технических решений (инновационные решения запатентованы) высококлассными техническими специалистами и опытными производственниками.
