ГИДРАВЛИЧЕСКИЙ КЛАПАН, РАСПРЕДЕЛИТЕЛЬ ПОТОКА

РЕГУЛЯТОР РАСХОДА 115Л/МИН СО ШКАЛОЙ

Производство:

Оригинальный продукт Гидролайдера марка, символ: 1.35.10.116

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Принцип работы:

Регулятор разделяет основной поток масла от насоса на два независимых потока, которые могут питать две независимые гидравлические системы. Он позволяет установить определенный расход на первом основном ресивере, лишнее масло сливается во второй ресивер. При изменении производительности насоса в основной ресивер всегда поступает одинаковое количество масла, расход меняется только на втором ресивере.

Идеален для тракторов и других машин, где один насос приводит в действие систему рулевого управления (орбитрол ) и основная гидравлика (погрузчик).ведущая). Затем на орбитроле устанавливается постоянный поток, остальное масло будет питать гидравлику погрузчика. Количество масла, подаваемого в погрузчик, зависит от производительности насоса в данный момент. Количество масла, подаваемого в орбитрол, всегда постоянно, что обеспечивает плавную и эффективную работу машины.

Подключение и регулировка:

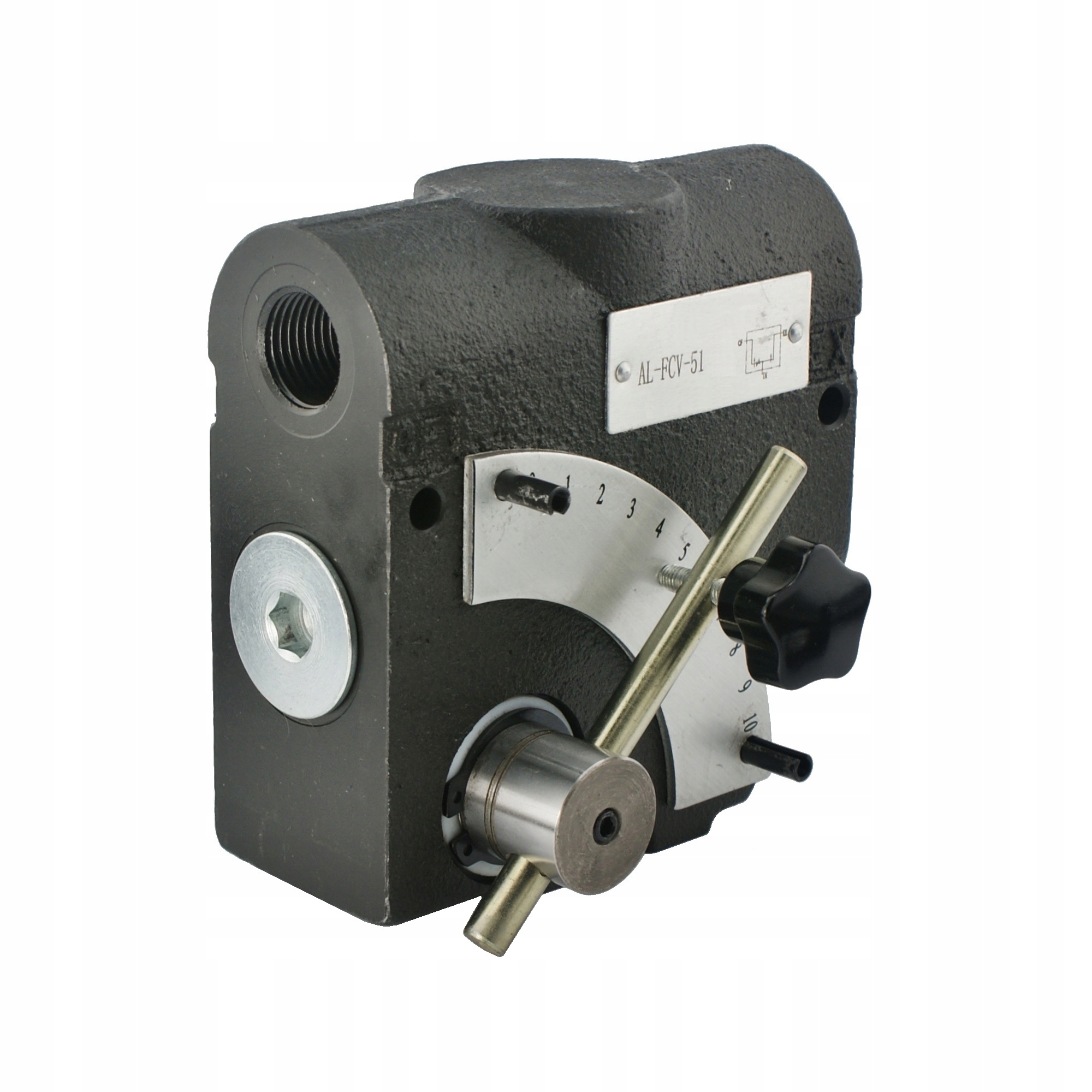

Регулировка клапана осуществляется с помощью рычага, а настройки можно зафиксировать с помощью ручки. Имеет шкалу, позволяющую контролировать настройки.

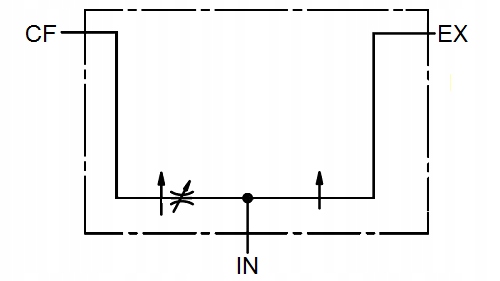

Подключаем IN к питающей линии, а CF к приоритетному ресиверу или к линии гидравлической системы, где требуется регулирование расхода. Подключите EX ко второму ресиверу.

Компенсация давления:

Регулятор имеет компенсацию, т.е. за клапаном нет падения давления масла. Благодаря этому после регулировки двигатель сохраняет практически первоначальный крутящий момент. Обычные дроссельные заслонки во взаимодействии с двигателями нагревают масло, у них также нет компенсации, а значит, при регулировании оборотов двигатель также теряет мощность.

Пример использования регулятора в тракторе гидравлика (фото):

Технические данные:

• Максимальная всасывающая способность: 115 л/мин.
• Диапазон регулирования расхода по приоритетному каналу: 0,5-100л/ мин.
• Количество гидравлических отверстий в корпусе: 3
• Внутренняя резьба в корпусе: 3/4" [BSP]
• Материал корпуса: чугун
• Допустимое максимальное давление: 210 бар
• Вес: 3,6 кг

Температурный диапазон и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: На масляной основе гидравлическое масло минеральное
