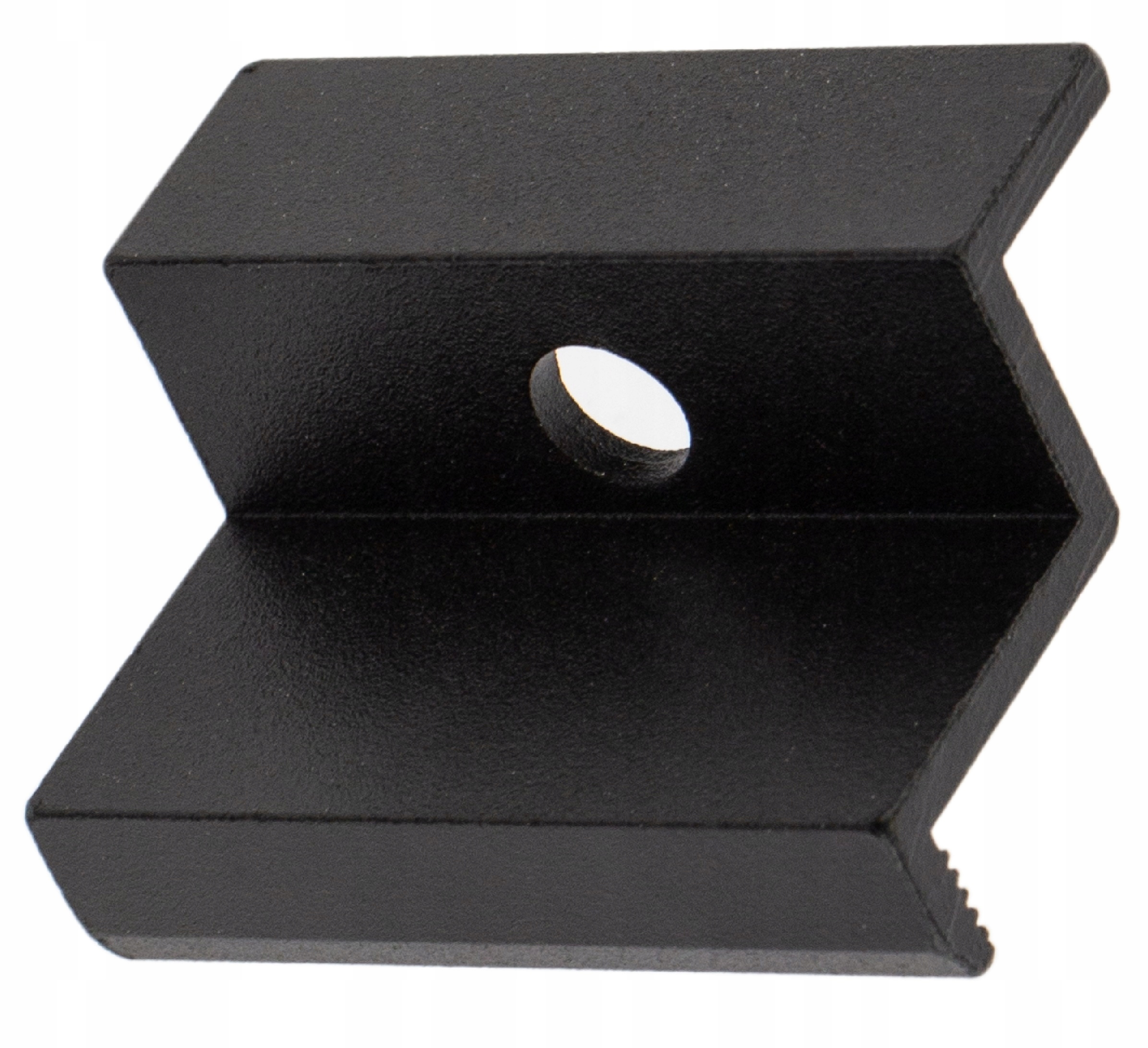

Концевой зажим для монтажа фотоэлектрических панелей с толщиной рамы 35 мм, ЧЕРНЫЙ

Концевой зажим, приспособленный для крепления фотоэлектрических панелей, расположенных на большом расстоянии друг от друга, к монтажному профилю.

Элемент Изготовлен из высококачественного алюминия, что делает его прочным и устойчивым к погодным условиям. Кроме того, поверхности, прижимающие к раме панели, имеют зубцы, что гарантирует лучшее удержание элемента.

Для установки концевого зажима используйте винт с внутренним шестигранником М8 и скользящий ключ М8 ( не включено). Длина винта должна соответствовать высоте рамы фотоэлектрической панели – в случае панелей с рамой высотой 35 мм следует использовать винты длиной 25 мм.

Технические характеристики:

• Артикул: ККБ-35
• Длина: 50 мм
• Ширина: 27 мм
• Толщина: 3,0 мм
• Диаметр отверстия: 8,5 мм (для винта M8) )
• Материал: алюминий с порошковым покрытием
• Длина стяжного винта: 25 мм
• Размер: для монтажных панелей с высотой рамы 35 мм

Применение

Правильный монтаж фотоэлектрических панелей на крыше требует использования ряда близко подобранных элементов.

Монтажные элементы фотоэлектрических панелей различаются в зависимости от крыши, на которой они устанавливаются. должны быть установлены. Причем в случае скатных крыш элементы подбираются еще и по типу кровельного покрытия.

Представленный продукт можно использовать для создания следующих монтажных конструкций:

• Для плоской кровли
• Для скатной кровли – металлочерепица, битумная черепица
• Для скатной кровли – керамическая черепица
• Для скатной кровли – однотонная черепица.
• Для скатной крыши – листовой металл со стоячим фальцем.

Ниже вы найдете компоненты, которые необходимо выполнить для каждого из упомянутых типов.

Все комплектующие есть в наличии на других наших аукционах!

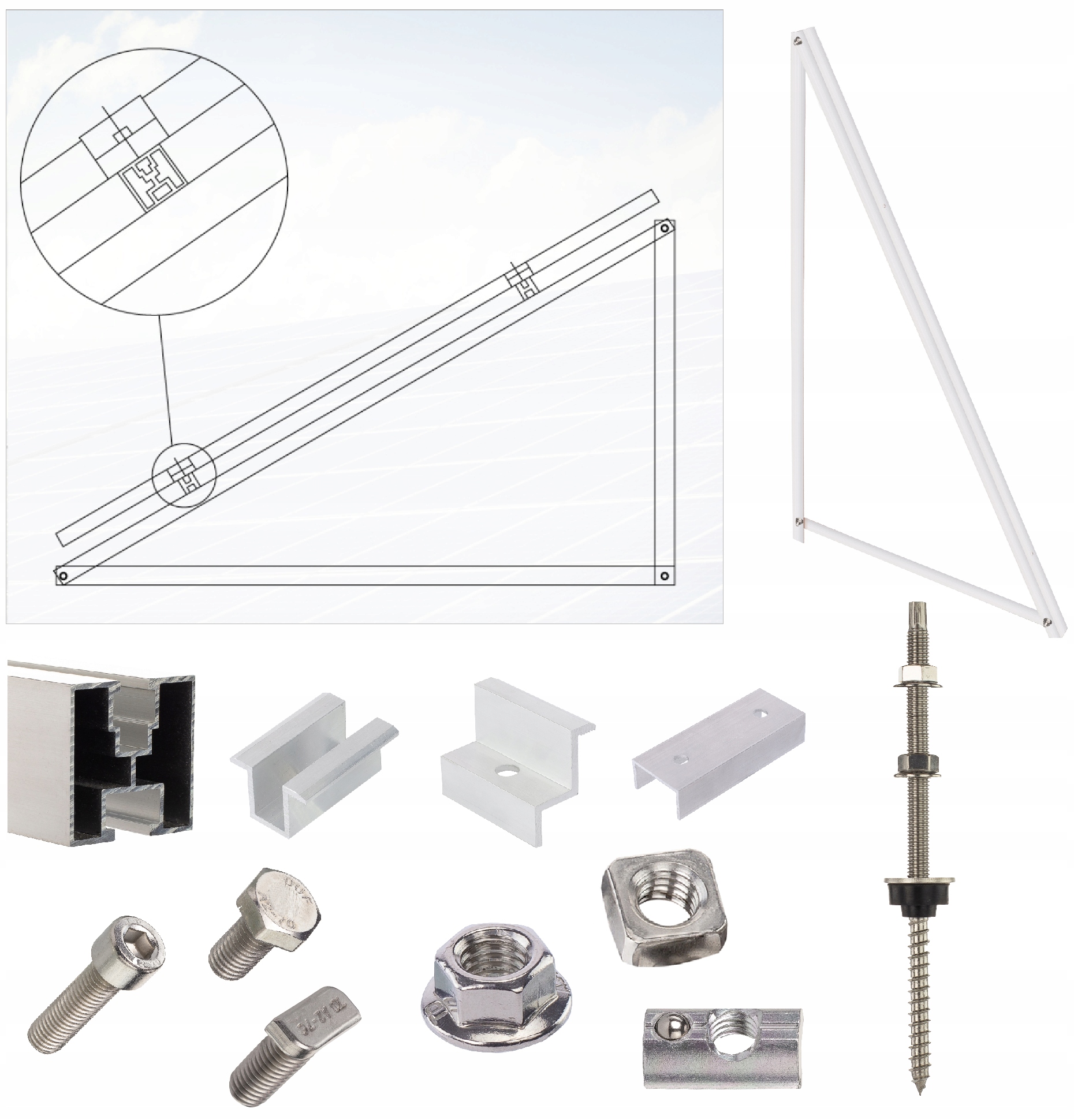

Конструкция плоской крыши

Монтажная конструкция, позволяющая монтировать фотоэлектрические панели на плоской крыше.

Для достижения достаточно высокого выхода электроэнергии фотоэлектрические панели необходимо монтировать под углом относительно крыши. угол падения лучей солнечных. В польских условиях оптимальный угол установки солнечных панелей составляет примерно 30°, что в случае плоских крыш обуславливает необходимость использования специальных несущих конструкций.

При планировании установки фотоэлектрических панелей на плоской крыше, Помимо максимизации выработки электроэнергии, следует учитывать также такие аспекты, как, среди прочего: правильная защита конструкции от порывов ветра, несущая способность крыши, количество панелей.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Низкий треугольный кронштейн TD-30
• Винт с двойной резьбой DG10-200/250
• Винт с двойной резьбой DG10-200/250
• li>
• Соединитель профиля L-12
• Средний хомут KS-1
• Концевой хомут KK-35
• Болт с шестигранной головкой M10-25 или M10- 25 Т-образный болт
• Гайка с фланцем NK10
• Винт с внутренним шестигранником M8-25
• Квадратный ключ WK8 (гайка) или скользящий шариковый ключ WP8

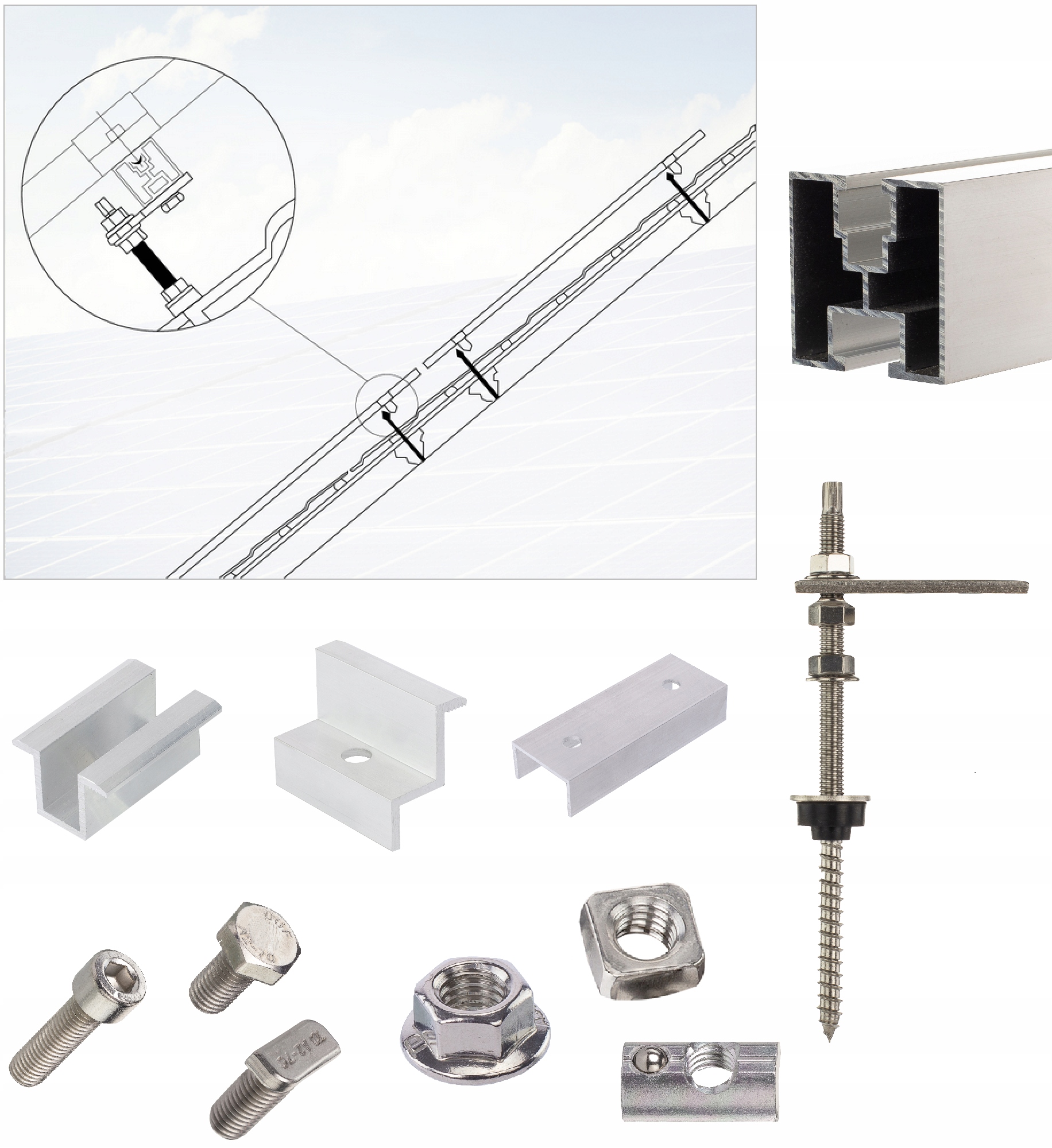

Конструкция для скатной крыши – металлочерепица, битумная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую металлочерепицей или битумной черепицей.

В помещении В случае монтажа фотоэлектрических панелей на покатой крыше. Из соображений безопасности невозможно установить ячейки под углом, отличным от ската крыши.

Листовая черепица является одним из самых популярных видов кровельного покрытия в Польша. Установка фотоэлектрических панелей на покрытой им покатой крыше не представляет большой проблемы.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• Монтажная рейка P4040-207
• Винт ДГ10-200/250 с двойной резьбой с переходником АМ-1
• Соединитель профиля L-12
• Центральный зажим KS 1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• NK10 фланцевая гайка
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

Конструкция для скатной крыши – керамическая черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую керамической черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, в целях безопасности нет необходимости устанавливать ячейки под углом, отличным от ската крыши.

Установка фотоэлектрических панелей на крыше, покрытой керамической черепицей, требует использования дополнительный элемент, представляющий собой стандартный держатель черепицы, крепящийся к стропилам крыши. К кронштейнам прикручиваются монтажные профили, к которым в свою очередь крепятся панели.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм) .

• Монтажная рейка P4040-207
• Держатель черепицы T1
• Соединитель профиля L-12
• KS-1 средний зажим
• Концевой зажим КК-35
• Винт с шестигранной головкой М10-25 или Т-образный болт М10-25
• Фланцевая гайка NK10
• Винт с внутренним шестигранником M8-25
• li>
• Квадратный ключ (гайка) WK8 или скользящий ключ с шариком WP8

Конструкция для скатной крыши – однотонная черепица

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатную крышу, покрытую простой черепицей.

В случае монтажа фотоэлектрических панелей на покатая крыша, из соображений безопасности нельзя устанавливать ячейки под углом, отличным от ската крыши.

При установке фотоэлектрических панелей на скатную крышу, покрытую простой черепицей, используются дополнительные кронштейны, адаптированные к этому типу кровли. Они крепятся к стропилам крыши после снятия верхнего слоя черепицы, а монтажные рейки крепятся к кронштейнам.

Необходимые элементы монтажной конструкции:

Пример для панель со стандартной высотой рамы (35мм).

• П4040-207. Монтажная планка.
• Держатель карпового удилища К1.
• Соединитель профиля L-12. li>
• Центральный зажим KS 1
• Концевой зажим KK-35
• Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
• NK10 фланцевая гайка
• Винт с внутренним шестигранником M8-25
• Квадратный ключ (гайка) WK8 или скользящая шпонка с шариком WP8

Конструкция для скатной крыши – листовой металл со стоячим фальцем

Монтажная конструкция, позволяющая установить фотоэлектрические панели на скатной крыше, покрытой листовым металлом со стоячим фальцем.

В случае монтаж фотоэлектрических панелей на скатной крыше, из соображений безопасности невозможно установить ячейки под углом, отличным от наклона крыши.

Конструкция для монтажа фотоэлектрических панелей на крыше с металлическим листом, закрепленным с помощью шов крепится непосредственно к кровельному покрытию. Дополнительным элементом, используемым в этой системе, является так называемый держатель фальца.

Необходимые элементы монтажной конструкции:

Пример для панели со стандартной высотой рамы (35 мм).

• P4040-207 монтажная рейка
  • П4040-207 монтажная рейка li>
  • Держатель шва R1
  • Соединитель профиля L-12
  • Средний зажим KS-1< /li>
  • Концевой зажим KK-35
  • Винт с шестигранной головкой M10-25 или Т-образный болт M10-25
  • Фланцевая гайка NK10
  • M8- 25 Винт с внутренним шестигранником
  • Квадратный ключ WK8 (гайка) или скользящий ключ с шариком WP8

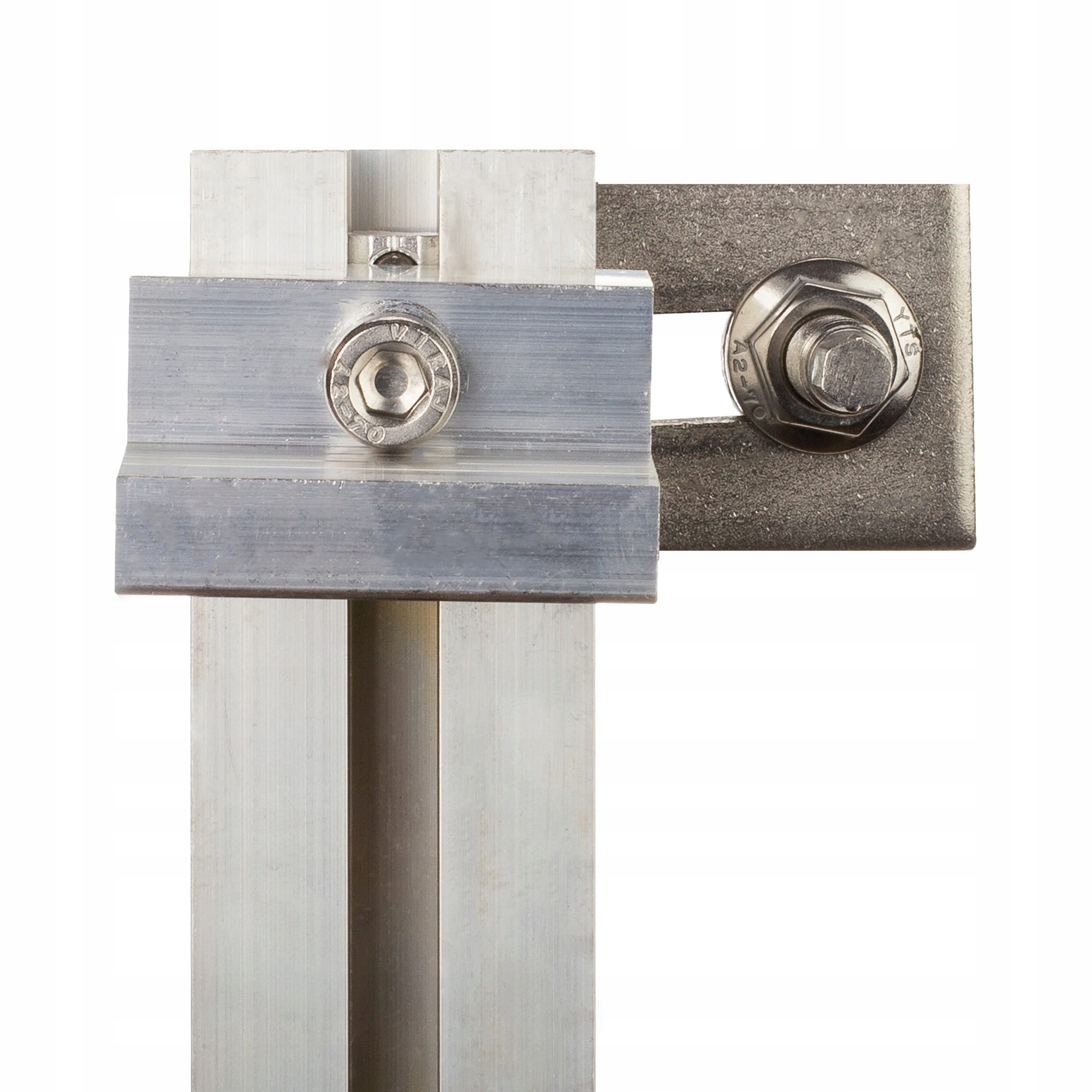

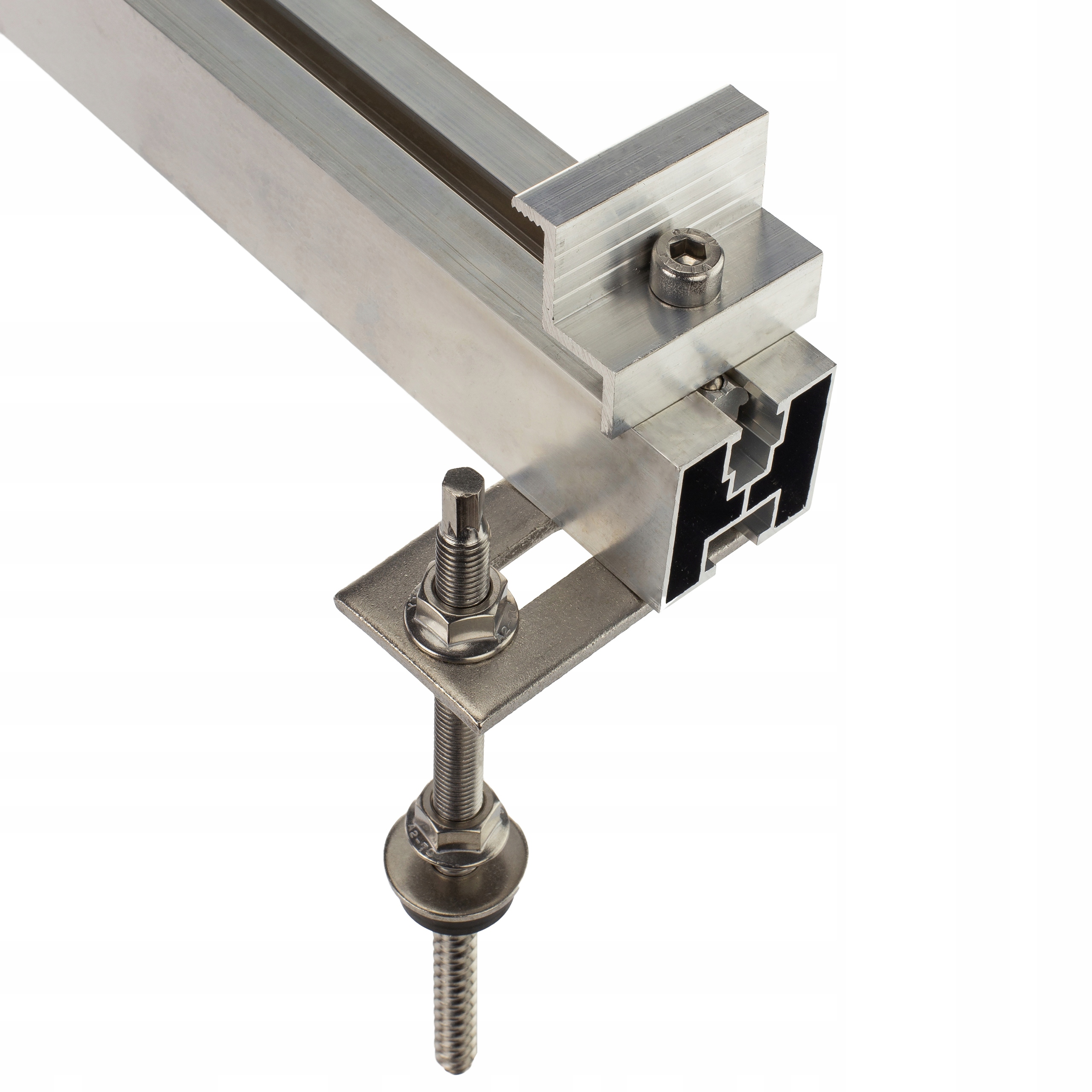

Пример использования:
