Вентилятор канальный ML PRO 200/1200

Вентилятор ML PRO 200 трехскоростной

Технические параметры ML PRO 200:

• Диаметр присоединения - 199 [мм] (швеллер 200 мм)
• Количество передач: 3
• Максимальная рабочая температура: 50 ÷ 60°C в зависимости от модели
• Максимальный объем: 1220 м3/ h
• Макс. статическое давление: 360 Па
• Электропитание: 230 В
• >Максимальная рабочая температура: До 60 градусов C
• Максимальная скорость: 2850 об/мин
• Регулируемый двигатель: ДА
• Вес: 4 кг
• Производитель: HARMANN

Основные преимущества:

• Диагональное рабочее колесо — повышение эффективности до 50 %.
• Съёмные соединители — лёгкая установка.
• 3-ступенчатый двигатель – простая регулировка.

Описание продукта

Вентиляторы ML PRO оснащены диагональной крыльчаткой специального профиля. Дополнительные трехмерные лопасти ограничивают турбулентность воздушного потока и выравнивают скорость потока по всему сечению за вентилятором. Используемые аэродинамические элементы значительно снижают сопротивление воздушного потока, благодаря чему вентиляторы ML PRO достигают одного из самых высоких показателей эффективности в своем классе и характеризуются бесшумной работой.

корпус изготовлен из высококачественного материала PPGF30.(полипропилен с 30% стекловолокна, цвет RAL7012), устойчивого к коррозии и погодным условиям.

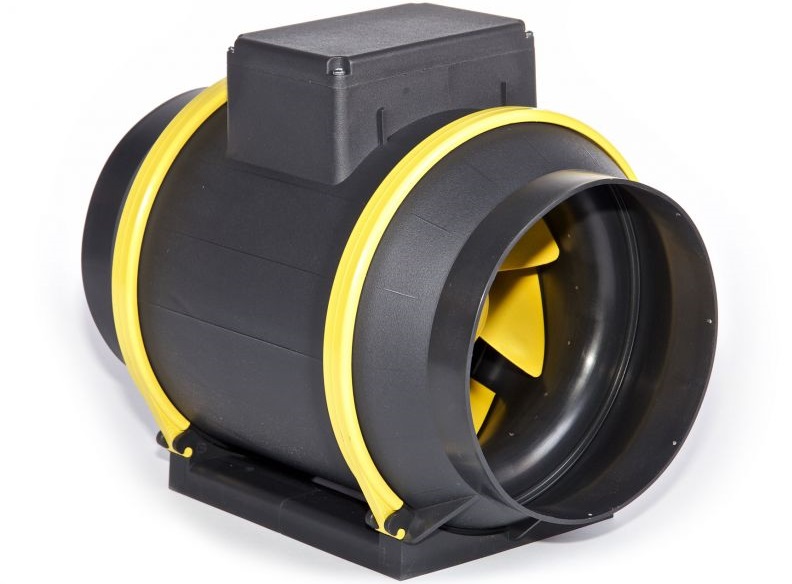

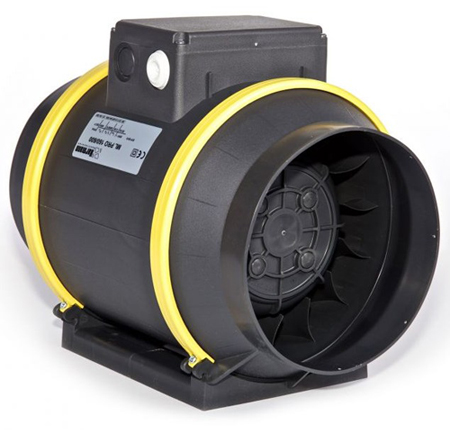

Устройство состоит из трех основных элементов: монтажной пластины, Узел двигатель-ротор со встроенной соединительной коробкой и соединительными патрубками. Все это соединяется с помощью двух шарнирных зажимов.

Вентиляторы можно устанавливать в любом положении, а узел двигатель-крыльчатка поворачивать под любым углом. Такое конструктивное решение также облегчает чистку и обслуживание устройств, поскольку доступ к отдельным элементам не требует демонтажа вентиляционных каналов.

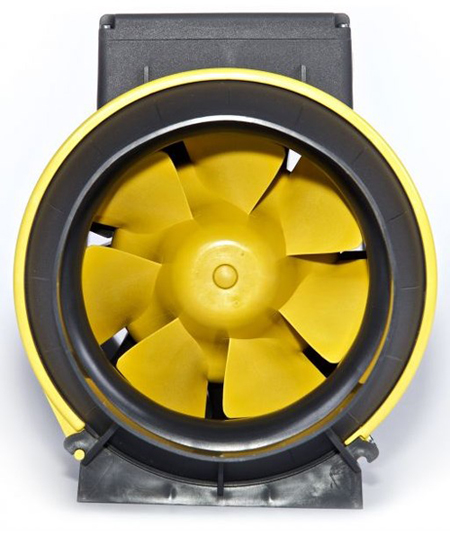

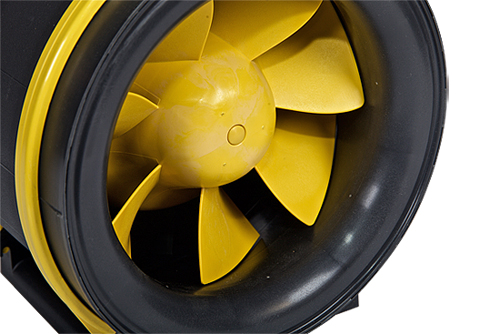

Крыльчатка

• В вентиляторах ML PRO используется уникальная диагональная крыльчатка трехмерного профиля, изготовленная из пластика.
• Роторы динамически сбалансированы в двух плоскостях. ( G6.3 DIN ISO 1940).
• Лопасти расположены на конической ступице, благодаря чему воздух направляется в наиболее эффективную часть рабочего колеса, повышая общий КПД устройство.

Привод и управление

• Привод состоит из трехскоростных электродвигателей, предназначенных для управления с помощью селектора передач.
• Опционально имеется возможность регулирования напряжения частоты вращения на высшей передаче с помощью трансформаторных регуляторов.
• Питание однофазное 230В, 50Гц.
• Двигатели имеют встроенную тепловую защиту с автоматическим сбросом.
• Уровень защиты IPX4, класс изоляции F.

Применение

• Общие системы вентиляции жилых домов, частных домов, общественных зданий, офисов, магазинов, складов и т.п.

Размеры

• A - 280,2 мм
• B - 163,5 мм
• C - 251,7 мм
• Ød — 199 мм
• ØD — 245,8 мм
• ØE — 4 x 5 мм
• F - 325 мм
• G - 25 мм
• H - 120 мм
• I - 125 мм

Технические данные

• Максимальный расход - 1220 м³/ч
• Вес - 4 кг
• Диаметр - 250 мм
• Lpa Уровень звукового давления - 52 дБ(А)
• Номинальная частота - 50 Гц
• Количество фаз - 1
• Номинальное напряжение - 230 В
• Сила тока - 0,6 А
• Скорость вращения - 2850 об/мин
• Номинальная мощность - 117 Вт
• Максимальная компрессия - 360 Па
• Тип двигателя - AC
