Вставка камина с водяной курткой Люси PW 20 кВт с аксессуарами

Набор включает в себя:

На этом аукционе вы покупаете каминную вставку с водяной курткой Lucy PW 20 кВт с полным набором монтажа!

максимальное использование энергии

Корпус и передняя часть вставки, устойчивой к высоким температурам благодаря используемому материалу - высококачественная сталь.

Специальная сборка водопровода позволяет собирать из выхлопных газов и переносить большое количество тепла в систему нагрева, благодаря которой можно получить высокую энергоэффективность вставки.

построенный -ин -в катушке. Тело водяной куртки укрепляется высокими каблуками. Вход/выходы 1/2.

Эффективное E -Комбинирование и более длительное обслуживание температуры благодаря камере сгорания Termotec - накапливающий материал, который повышает температуру в камере.

Две системы дефлекторов, которые удлиняют путь выхлопного газа, сгорание является более экологическим.

Поставка воздуха только снаружи благодаря встроенному воздухозаборнику Fi 125 мм. Регулировка воздуха с одним регулятором, который исключает ошибки в неправильном использовании.

Trippular System of Adgine Commber: первичный воздух - принесен под решеткой; Вторичный воздух поставляется с отверстиями в задней стенке. Кроме того, вставка использует систему чистого стекла (воздушная занавеска).

безопасность на самом высоком уровне

Отличная стеснение благодаря твердым сварным швам, сделанным в благородном газовом покрытии.

Лазерные стальные элементы с современными устройствами, а затем сгибаются на с ЧПУ Бендеры

Достаточно переднего фронта введите -устойчивое стекло с температурой до 660 ° C.

удобное использование

Съемная решетка и пепел облегчат сохранение вашего картриджа.

Специальная перфорированная конструкция ручки защищает от чрезмерного нагрева, что влияет на высокий комфорт использования камина.

Ограничивающее осаждение сажи благодаря системе чистого стекла (воздушное рулевое колесо).

Возможность использования в различных условиях монтажа, благодаря регулируемым ножкам и подвижной выхлопной розетке с регулируемой настройкой на 360 °.

современный дизайн

Стеклянное декоративное стекло, которое выдерживает температуру до 660 ° C, что придает камину современный и элегантный вид, оптически, увеличивает переднюю часть вставки.

Элегантная и удобная ручка.

сертификат ekoprojekt

Вставка камина Люси PW 20KW соответствует критериям Eco -Sproject, что делает его экологически чистым отоплением. Ekoprojekt, также известный как Ecodesign, является директивой в ЕС, которая устанавливает экологические стандарты и энергоэффективность для нагревательных устройств.

Благодаря низкому выбросам загрязнения и высокой энергоэффективности, вставка камина Lucy PW 20 кВт способствует защите окружающей среды и обеспечивает высокое комфорт использования.

документы, подтверждающие этот факт, вы можете попробовать под аукционом, например, Карта продукта.pdf

Технические данные

Общий

• Номинальная мощность (кВт) 20
• Диапазон нагревательной мощности (кВт) 9,0 - 24,0
• Термическая эффективность (%) 82
• Max. Рабочее давление (бар) 2
• Водоснабжение (L) 45,5
• Temperatura Spalin (OC) 226
• max długoć polan (cm) 50
• Минимальне Wymagane wylynot wylynot wylynot wylynot wylynot wylynot wynynot wynynot wylan (CM2) 420
• Минимальный полюс Wymagane Czynne Kratek Wlotowych (CM2) 210
• Направление дверного отверстия
• stocient of Workmanship stal
• .
• Взрыв выхлопного розетки (мм) 200
• ≤20%)

Технический рисунок вставки

набор труб

1. 1 м и 0,5 м труба

Труба сгорания, предназначенная для подключения вставки камина, выпущенные с деревом к существующим дымоходам.

соответствует всем польским и европейским стандартам, обеспечивает безопасность и максимальную производительность и комфорт.

Соединительные трубы включает в себя скольжение одного элемента в другой.

Характеристики:

• Толщина листа: 2 мм
• Диаметр: 200 мм
• Длина: 1 м и 0,5 м
• Прочность температуры: 1000 ° C
• Материал: Стальной лист
• покрыта черной тепло -устойчивой краской
• Gellasma.

  2. подвижное колено 90 °

  Установка угла локтя до 90 °, 3-сегмент, предназначенный для подключения каминных вставки из дерева к существующим дымоходам дымохода.

  соответствует всем польским и европейским стандартам, обеспечивает безопасность и максимальную производительность и комфорт.

  У колена есть аудиторский элемент, так что надоело чище, с помощью которого вы можете управлять соединением в любое время. Благодаря особому использованию, соединение коленных элементов совершенно тесно.

  Характеристики:

  • Толщина стали: 2 мм
  • Диаметр: 200 мм
  • Высота: 320 мм
  • Прочность температуры: 1000 ° C
  • Материал: стальный лист
  • Площадь черной тепло -устойчивой краски
  • .

    3.

    Переход с восстановлением от трубной системы к керамическому дымоходу обеспечивает безопасное соединение стальной трубы внутреннего сгорания с керамическим дымоходом.

    Характеристики:

    • Диаметр трубы - 200 мм
    • Диаметр входа в керамический дымоход - 200 мм
    • Материал: Черная сталь
    • Толщина листа: 2 мм.

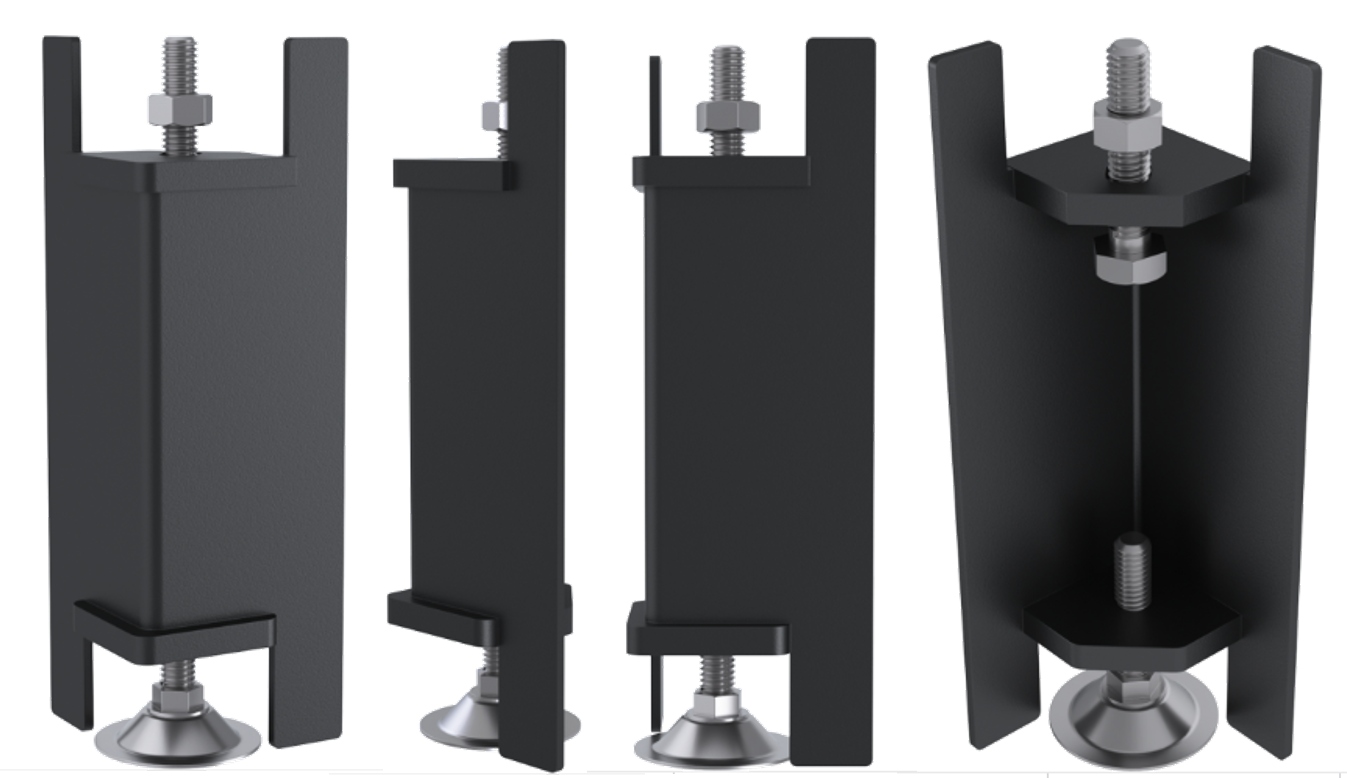

base

Основание позволяет стабильно и без проблем настройки вставки.

вентиляционная решетка

Решетка камина - это эстетическое окончание каналов, распределяющих теплый воздух из камина.

Установлен в стене или в полете корпуса камина.

решетка отличается современной и минималистской внешностью, и ее продольная форма делает ее идеальным для интерьеров, поддерживаемых в современном стиле.

Характерными характеристиками модели Luft 45S являются: воздухозаборник в масках, изготовленные под углом 45 градусов и фронт без видимых суставов.

При установке решетки не забудьте расположить ее правильно.

Если мы установим его над камином - воздушный вход должен быть внизу, если под вставкой - вход должен быть наверху.

Это позволит вам сохранить соответствующий конвекционный поток нагретого воздуха.

Покрасьте решетку с помощью метода порошка, ее цвет остается долговечным и устойчивым к повышению температуры, а сама решетка более устойчива к механическому повреждению.

драйвер

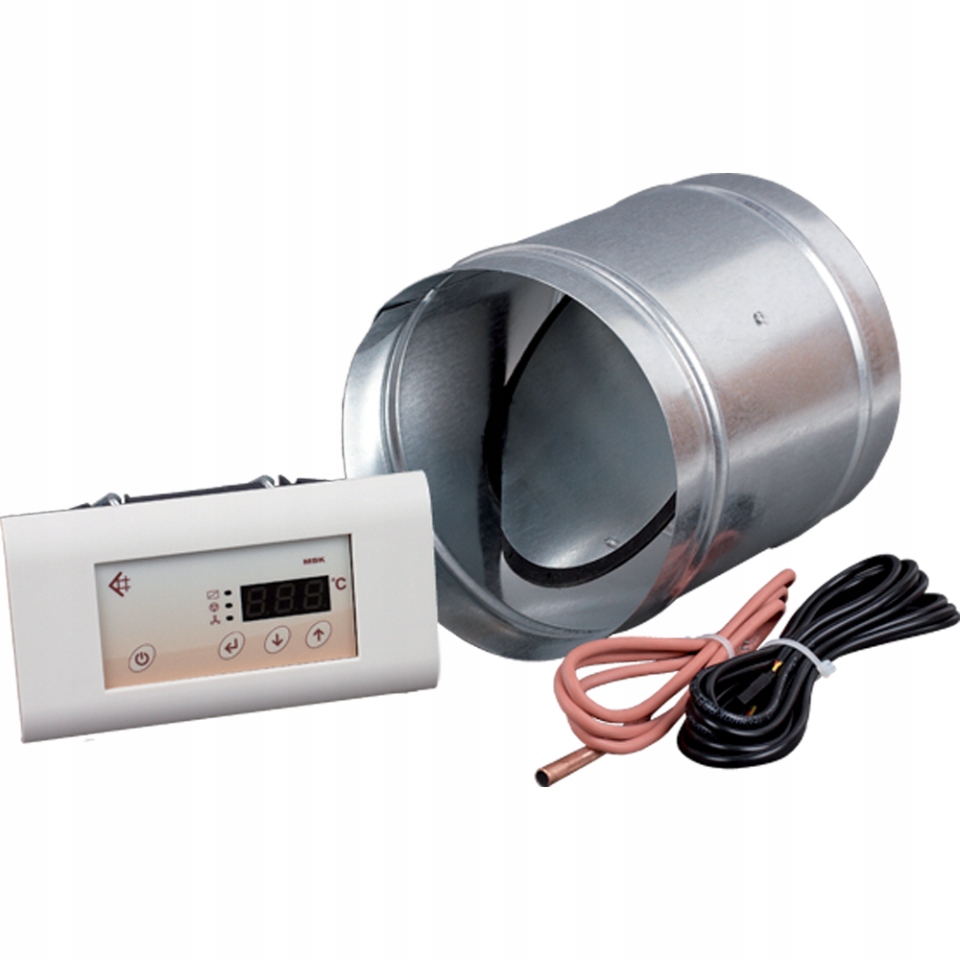

MSK Set с дроссельной заслонкой - это современный контроллер камин с экраном, который можно использовать для всех воздушных вставки и с водяной курткой. Его задача состоит в том, чтобы позволить холодному воздуху (для сгорания) снаружи здания непосредственно к камере сгорания таким образом, чтобы он был максимально эффективен. Благодаря его заявлению, мы можем сэкономить до 30% древесины, и после 2 месяцев использования мы вернем деньги за ее покупку.

Функции контроллера:

• Контроль двух центральных нагрева и одного независимо устанавливающего устройства, например, турбина или освещение
• Контроль борьбы с турбиной
• Точная дозировка сгорания
• Защита от перегрева

• Корт включает в себя:

  • Микропроцессорный контроллер
  • Датчик температуры с 2 -метровым силиконовым кабелем
  • Служба газона.

  Дроссель оснащен специальной прокладкой, благодаря которой нарезает воздух (для сгорания) снаружи завершен. После истечения срока тепла во вставке контроллер автоматически закрывает подачу холодного воздуха снаружи, благодаря которой не существует немедленного охлаждения очага и квартиры.

  Внимание! В чугунной версии датчик не может быть расположен на вставке, потому что под влиянием температуры он может таять.

тепловой клапан

ЗАБОРИТЕЛЬНЫЙ КЛАПАН STS 20 с ватт 3/4 95 ° C - термостатический клапан, который защищает все виды котлов и каминов с помощью водяной куртки, в которой используется твердое топливо (уголь, древесина, древесина, кока -кола), от возможности кипящей воды в системе, например, во время не поставки электроэнергии.

Объем использования

Термическая дренажная защита требуется для пламени -безжаловые пламенные котлы и установки с твердым топливом. Тип защиты от повреждения STS20S является независимым от клапана давления, запущенным температурой фактора на выходе из источника тепла. При 97 ° C (+/-) 2 ° C отток утилита из обогревателя открыт. Таким образом, клапан предотвращает повышение температуры выше 110 ° C (максимальное отверстие).

Технические данные

• мин. Рабочая температура: -10 ° C
• мин. Температура открытия: 97 ° C
• Максимальная рабочая температура: 110 ° C
• Оперативная гипертония: 10 бар
• Максимальный поток: 6,5 м3/H

Технические свойства

• Корпус и обложка из латуни [58% Cu, 3% PBJ CW617N в соответствии с PN-EN 12165: 2011 E]
• Запечатывание из витона
• пружина, изготовленная из стали без окрашивания
• Медная капиллярная трубка, 1300 мм.

аксессуары

1. Спиро труба

Гибкая гибкая труба используется в вентиляции, системах кондиционирования воздуха и при распространении теплого воздуха из каминов. Эти трубы могут быть формированы под каким -либо углом без изменения внешних параметров, сохраняя при этом плотность. Благодаря характерному тиснению поверхности, кабели идеально несут линейные удлинения и подавляют полученные вибрации, например, от рабочих фанатов.

2. Силиконовый 1200 градусов

Один -компонентный набор для герметизации на основе стекла с водой в местах, подвергшихся непосредственному контакту с огнем.

3. Изоляционная лента

Алюминиевая лента Односторонняя клейкая клейкая, устойчивая к температуре до 170 ° С. Используется в сборке воздушного кондиционирования, вентиляционных устройств и для приклеивания изоляции камина.

ниже вы загрузите сертификат Ekoprojekt и другие документы для вклада камина Lucy PW 20KW
