Dookolna Antenna Interline Horizon 868 Helium City

Код производителя: ih-g06-f8688-v

i nterline horizon 868 Helium City является тщательно спроектированным и изготовленной антенной антенной для полосы 860-880 МГц. Это твердое решение, которое обеспечивает дополнительную мощность и диапазон для внешних базовых станций гелия. Антенна имеет среднюю прибыль 6DBI, длина 54 см, частотный диапазон 860-880 МГц и поставляется в комплекте с аксессуарами для установки на шесте и стене

Новая антенна из серии Horizon предназначена для применений в области городских агломераций, горов и везде, где нам нужно обеспечить покрытие, от точки доступа для устройств на поле под более широкими углами. Это специализированная узкая антенна, работающая в специальной полосе (EU868), которая позволяет вам получить высокое отношение сигнала (SNR) и поддерживать высокую чувствительность приемника в устройстве

Антенна Horizon 868 Helium City оснащена встроенным полосовым фильтром, который работает без демпфирования в рабочей полосе антенны и характеризуется демпфированием для других частот. Диапазон, полученный на этой антенне, составляет даже несколько километров. Диапазон зависит от высоты сборки, типа точки доступа, качества используемого антенного разъема (подавление блока, длина, качественные разъемы), а также местность и конфигурация точек доступа на другой стороне ссылки /p>

Структура радиатора не использовала системы сопоставления LC (корреляционная мощность), позволяющая «искусственная» регулировка импеданса антенны и снижение коэффициента VSWR. Это вызывает увеличение индукции или емкости, что приводит к «размытию» цифровых сигналов и оказывает негативное влияние на кодирование бит/Гц и коэффициент ошибки (BER). Horizon 868 Helium City Antenna работает «чисто, устойчивая» и имеет очень низкий собственный коэффициент шума и превосходное соотношение бит/Гц

Примечание: корпус антенны заземляется, что защищает его от электростатических разрядов (электрические заряды, появляющиеся на воздухе, сбрасываются на землю). Для правильной работы мачта, на которой установлена ​​антенна, должна быть заземлена для существующей системы молнии

Гелийская антенна Антенна: Точная настройка антенны обеспечивает правильное распространение радиосигнала. Правильная сборка мачты, антенны и кабеля обеспечит стабильную и правильную работу установки антенны. Антенны серии Horizon могут быть установлены обратно пропорционально (с разъемом или кабелем)

Как соединить гелиевую антенну?

• Мачта или бум, чтобы нести с уровнем

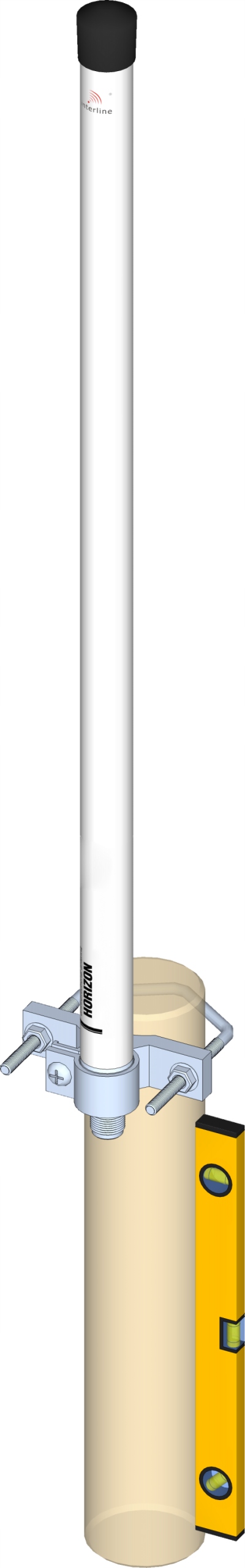

• Соберите рукоятку антенны, как на рисунке
• Выберите поляризацию (метку) и прикрепите ручку
• Вентиляционные отверстия должны быть в нижней части антенны
• Слегка прикрутите монтаж, чтобы отрегулировать направление и наклон
• Определите направление и наклон
• Вентиляционные отверстия должны быть в нижней части антенны
• Привинтите антенну к мачте, оставляя свободную, чтобы отрегулировать направление и наклон
• Определите направление и наклон
• Привинчить антенну к мачте или бум
• Поместите антенну, используя уровень)
• Затяните крепкие винты жестко
• Привинтите кабель и изолируйте антенный разъем
• Прикрепите кабель к мачте/бум
• Стоит отметить полученные параметры ссылки

Наиболее важные функции:

Электрические данные:

Механические данные :

Данные окружающей среды:
