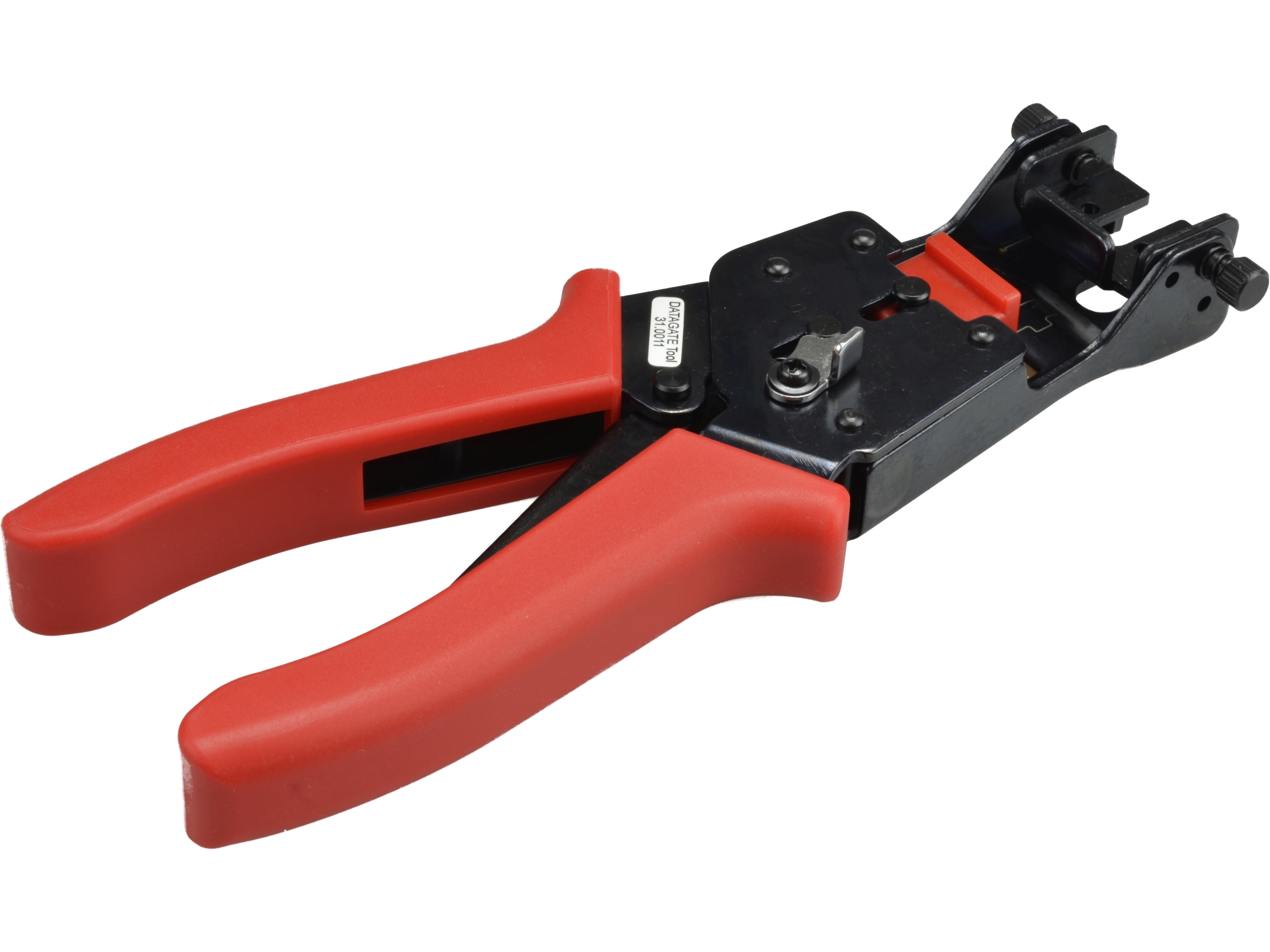

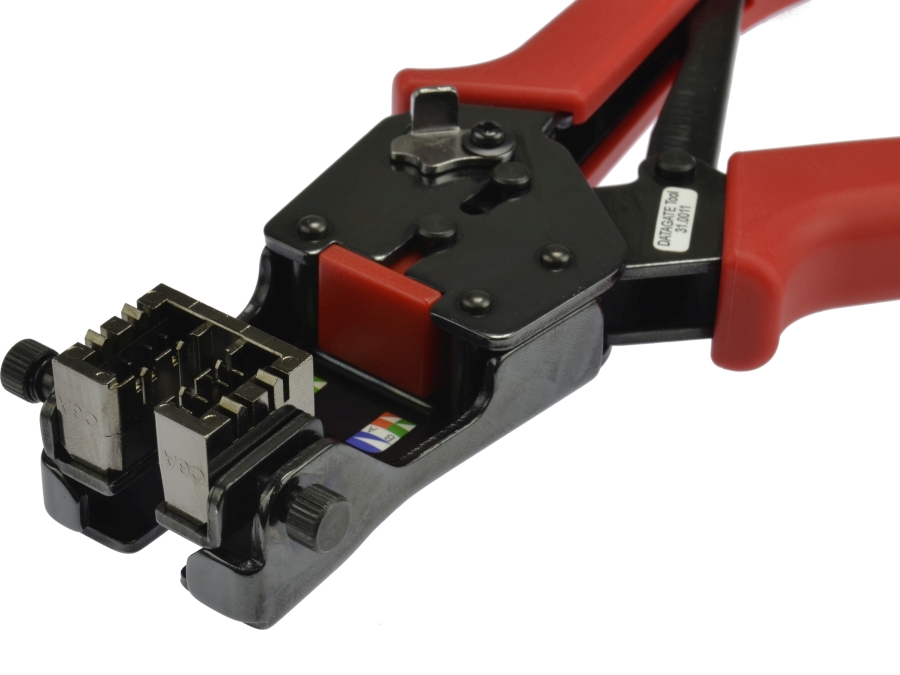

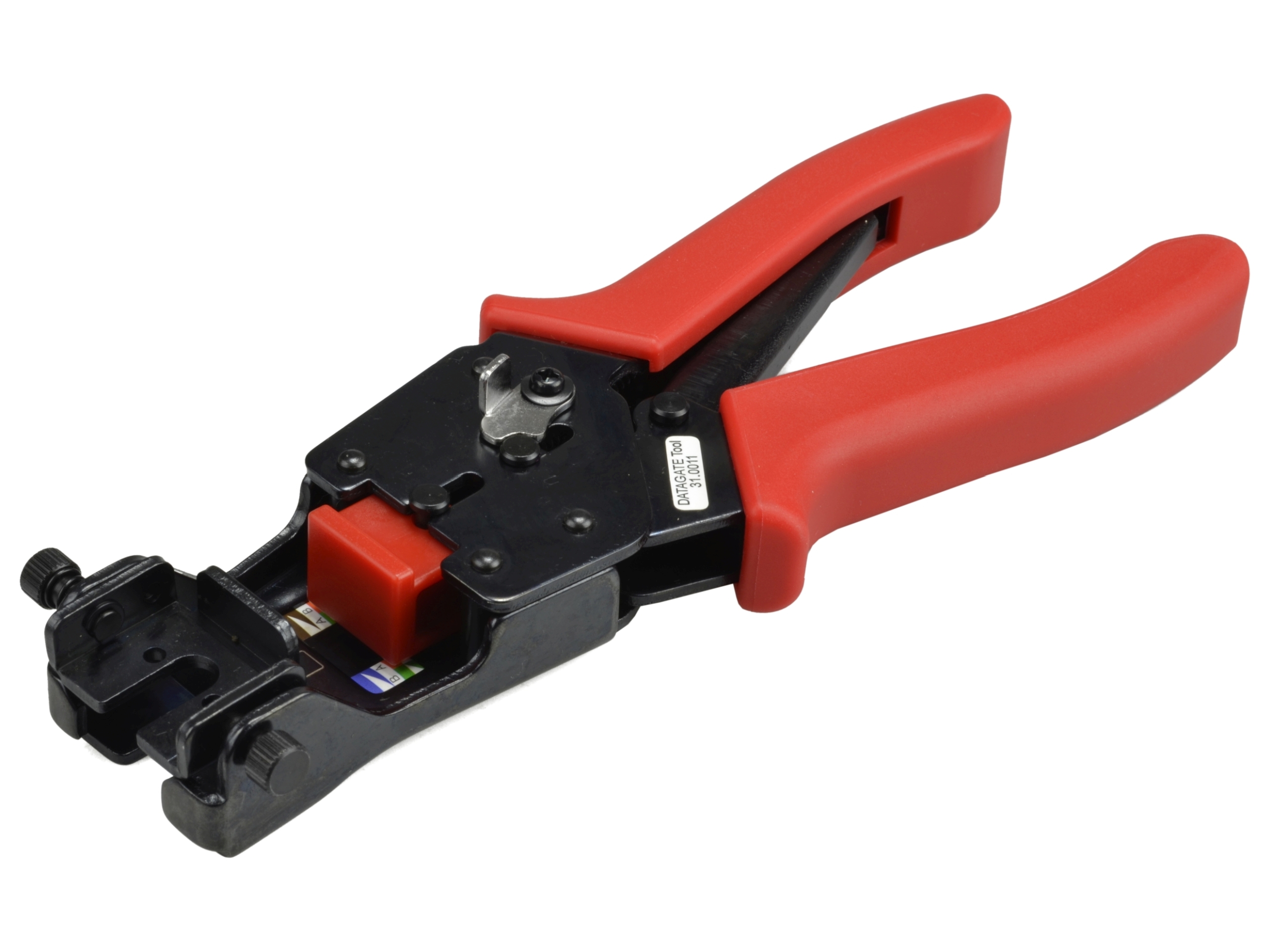

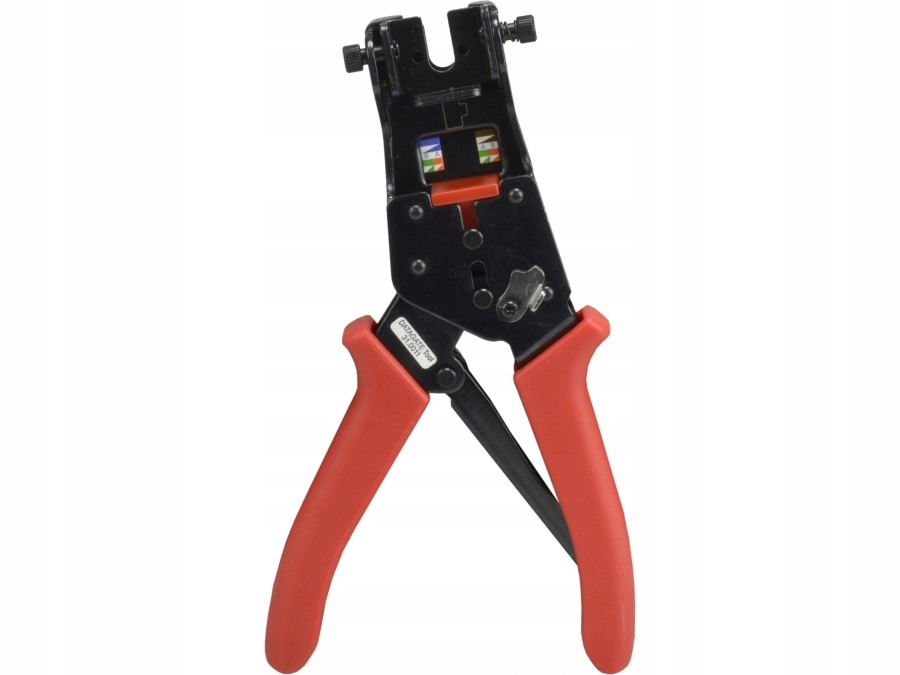

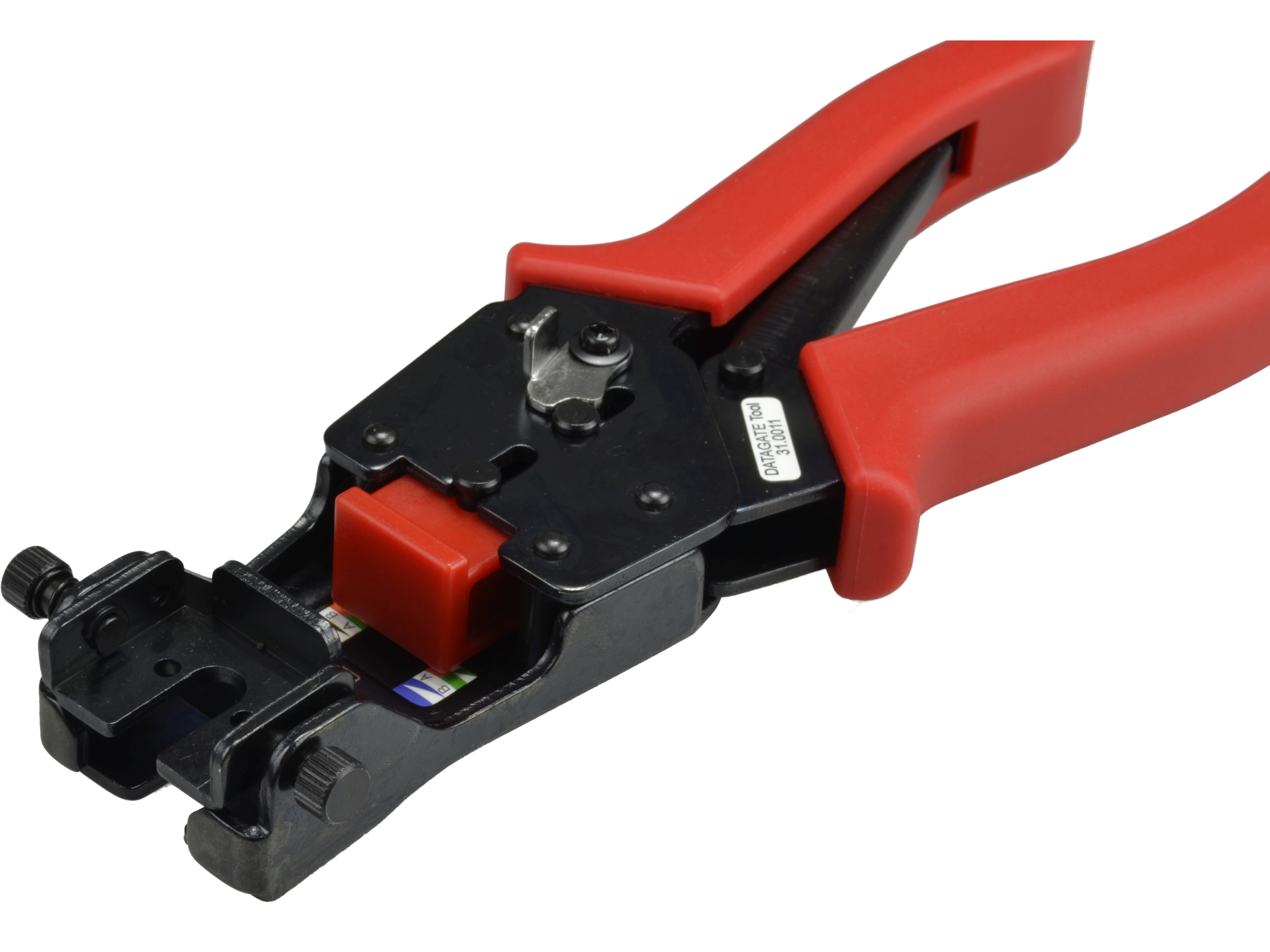

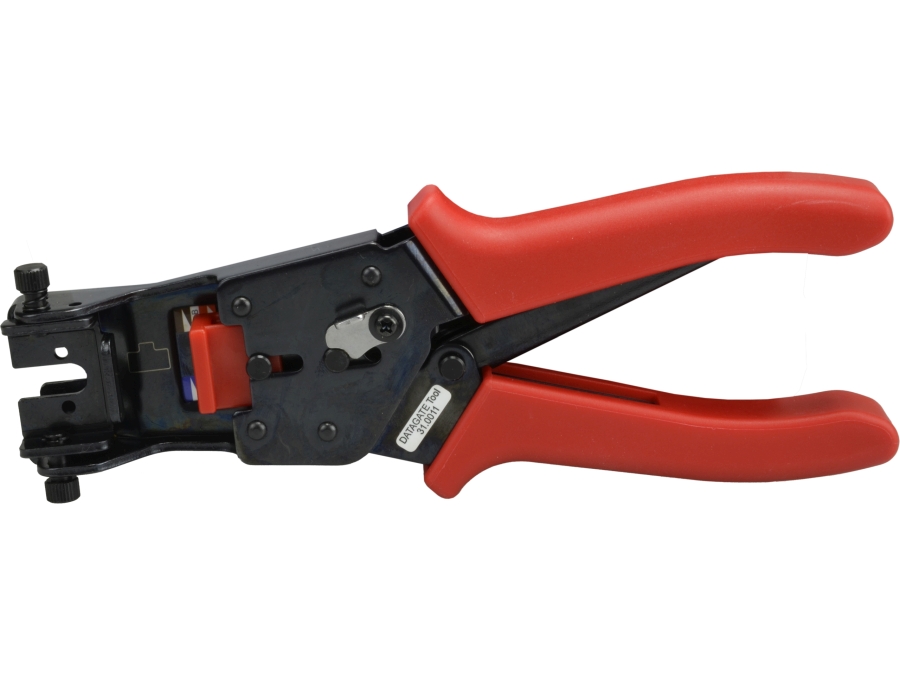

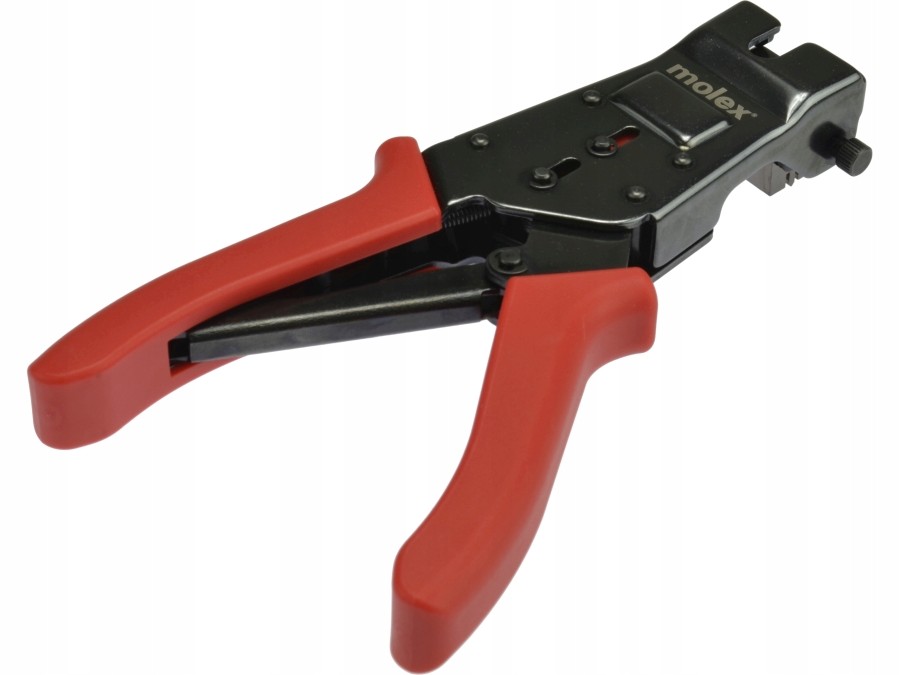

Криппер Molex для заделки модулей DataGate

Криппер для заделки модулей Molex

Код производителя: 31.0011

Инструмент Инструмент завершения модуля DataGate™ упрощает получение модуля и сокращает время, необходимое для выполнения этой деятельности, до минимума.

Инструмент завершения модуля DataGate™ упрощает получение модуля. За один цикл обжима инструмента изготавливаются все 8 проводников, благодаря чему время изготовления сокращается до минимума. Инструмент облегчает размещение проводников в пазах разъема IDC, запрессовывает одновременно 8 проводников и обрезает выступающие проводники, поэтому после снятия модуля вам остается только нажать на крышку разъема IDC и вставить модуль в разъем. панель или розетка.

Особенности и преимущества:

• Инструмент для подключения разъемов DataGate™ и MODClip™
• Максимально сокращает время сборки модуля
• Нажимает и перерезает восемь проводников в разъеме IDC.
• Предложение распространяется только на кримпер, головку необходимо приобретать отдельно (она есть на другом нашем аукционе)

Технические данные :

• Материал инструмента: Высокоуглеродистая сталь.
• Материал рабочей головки: сплав Zamak 3.
• Материал лезвия: Высокоуглеродистая сталь.
• >Срок службы инструмента: 1000 циклов.
• Материал рукоятки: высокопластичная резина.
• Поддерживаемые диаметры проводников: 24–23AWG (провод).
• Размеры: 200 x 73 мм< /li>
• Вес: 410 г.
li>

Как использовать

Использовать этот инструмент чрезвычайно просто. Поместите заранее подготовленный кабель (внешняя оболочка снята на длину около 5 см, четыре пары разделены по бокам) в паз инструмента. Модуль DataGate следует разместить в головке, восемь проводников разместить в гнездах разъема IDC в ​​соответствии с принятой последовательностью подключения 568A или 568B. Рабочую головку следует повернуть на 180 градусов в сторону пресс-формы и сжать инструмент. Одним движением восемь проводников будут запрессованы в разъем IDC и обрезаны заподлицо с модулем.

Чтобы заработать модули DataGate, необходимо приобрести инструмент для генерации модулей (31.0011 - предмет данного аукциона) и рабочую головку для генерации неэкранированных модулей Data Gate (31.0012 - доступны на другом нашем аукционе) ) или экранированной категории 6А (31.0013 – есть в наличии на другом нашем аукционе). Головка крепится в инструменте с помощью двух винтов с головками под шестигранный ключ (ключ идет в комплекте с головкой).

О производителе:

Более 30 лет компания Molex предоставляет компаниям по всему миру высококачественные решения в области передачи голоса, данных и видеосигналов. по медному, оптоволоконному или беспроводному соединению, а бренд Molex Premise Networks (теперь Molex Connected Enterprise Solutions) стал синонимом высокого качества, инноваций и долговечности.

Обширный портфель продуктов и подход, ориентированный на консалтинг, позволили сыграли решающую роль в успехе компании в мировом масштабе – благодаря этому подобные решения используют все больше ведущих компаний со всего мира.
