Инфракрасный барьер фотоэлемент системы сигнализации 9/24 В для батарей
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 83
Покупая «Инфракрасный барьер фотоэлемент системы сигнализации 9/24 В для батарей», вы можете быть уверены, что данный товар из каталога «Фотоэлементы» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
фотоэлемент используется в машинах для затвора, сигнализации и т. Д. После покрытия инфракрасного балка переключается реле приемника. Благодаря соответствующим техническим решениям его можно питать напряжение 9 В или 24 В постоянного тока или аккумуляторов. Фотоэлемент был разработан для безопасности пользователей систем автоматизации Gate. Это решение позволяет подключить фотоэлементы практически ко всем панелям управления
1. Photocell -приемник
Функция: Задача приемника состоит в том, чтобы обнаружить инфракрасный бал, отправленный передатчиком, и ответить на его прерывание или слабость
Принцип действия:
- Приемник имеет инфракрасный свет, ощущающий фотодиод или фототранзистор
- Когда инфракрасный луч из передатчика достигает приемника, фоточувствительный элемент генерирует электрический сигнал, пропорциональный интенсивности полученного света
- В нормальных условиях (без препятствий) сигнал стабилен, что означает, что приемник «видит» инфракрасный луч
перерыв или слабость:
- Когда появляется препятствие между передатчиком и приемником (например, человек, транспортное средство или объект), инфракрасный луч света блокируется
- Приемник регистрирует отсутствие или уменьшение интенсивности сигнала и генерирует соответствующий ответ, например, отправляет сигнал в систему управления, информируя о обнаружении объекта

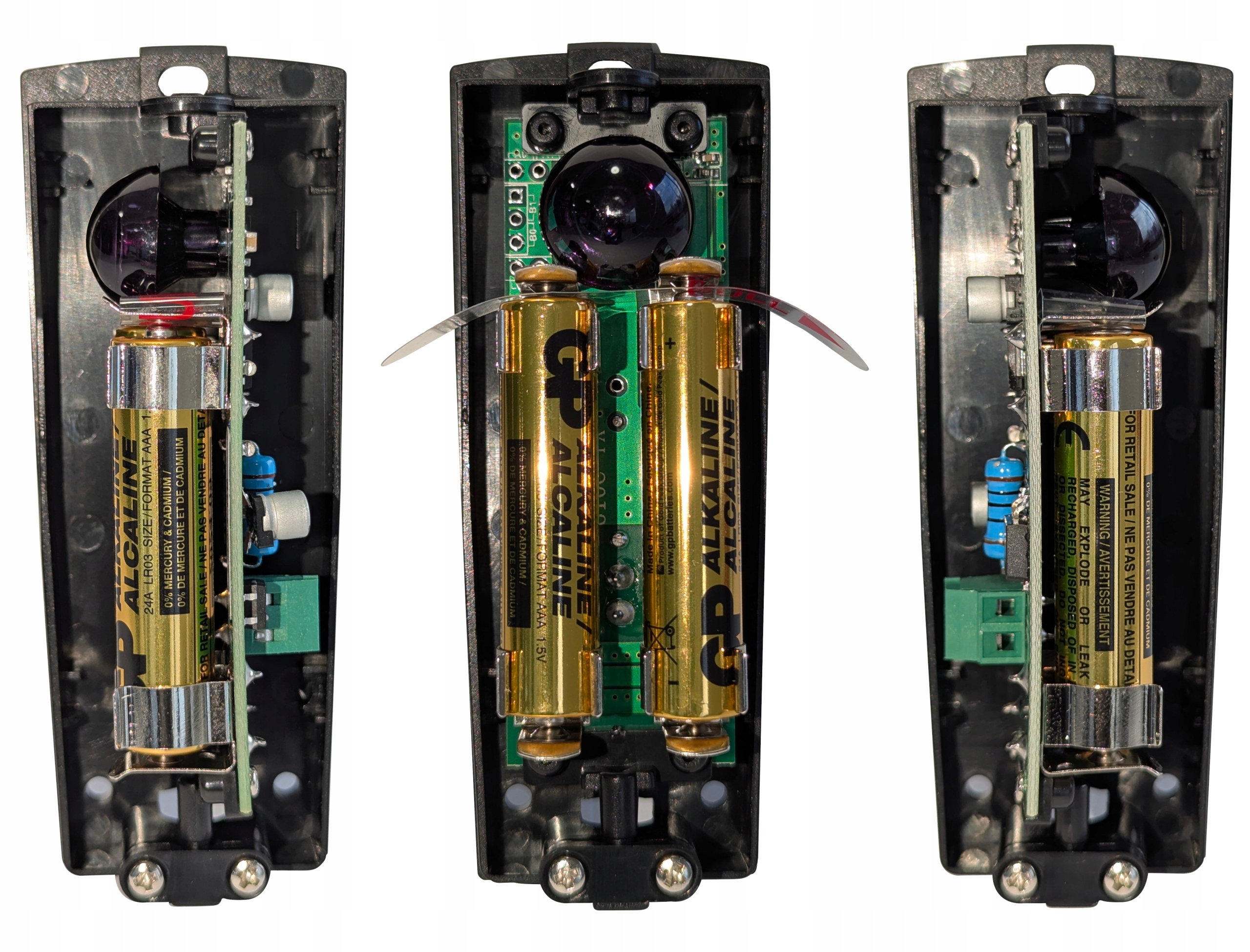

Приемник для фотоэлемента имеет вращающуюся пластину, которая позволяет вращать датчик фотоэлемента на 360 °

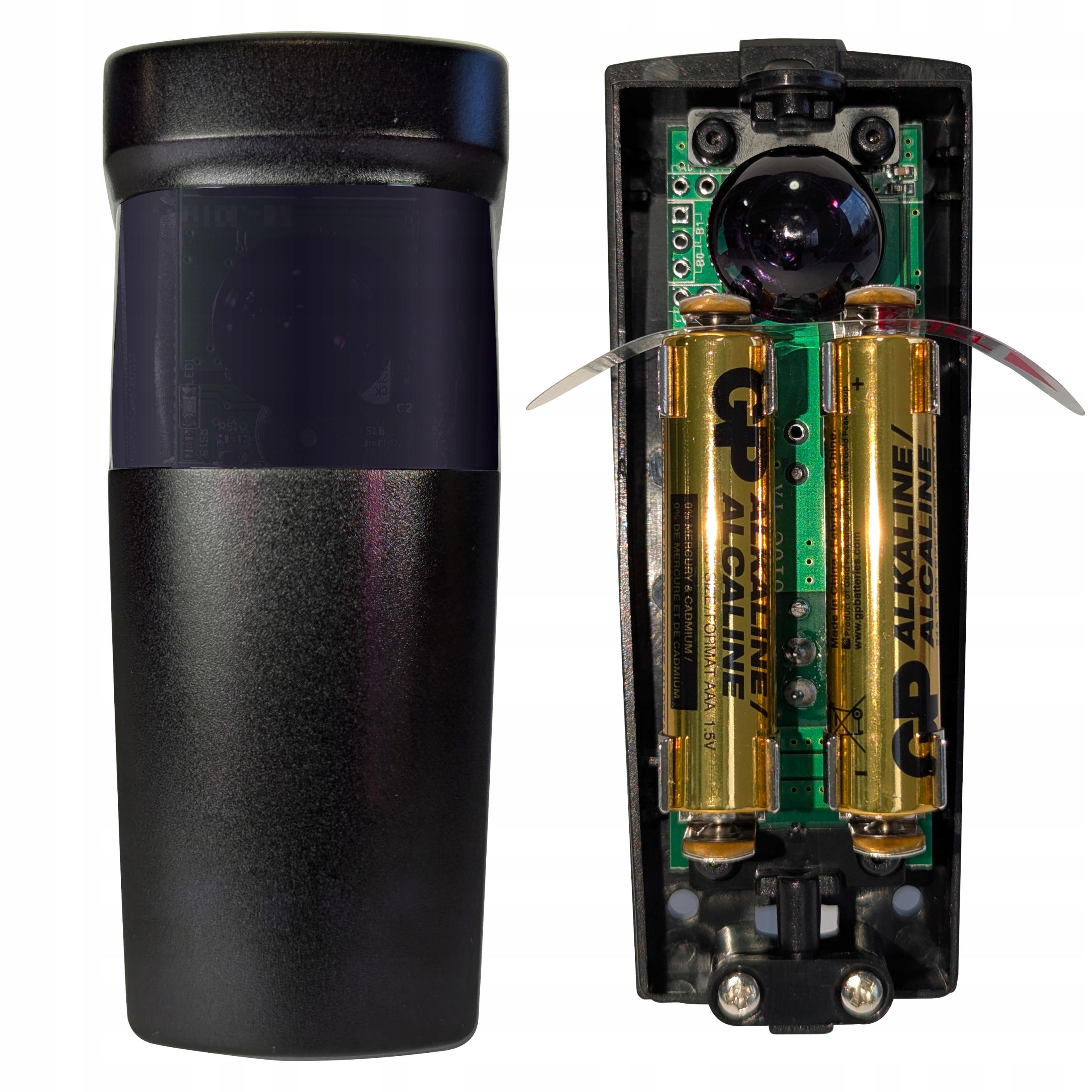

2. Передатчик PhotoComór (Emitter)
Функция: задача передатчика состоит в том, чтобы генерировать и излучать инфракрасный свет (IR) к приемнику. Производит излучение с определенной длиной волны (940 нм). Он может работать на небольших или больших расстояниях (от 8 до 12 м при сильном освещении; 15-17 м при слабом освещении)
Передатчик фотоэлемента имеет поворотную пластину, которая позволяет повернуть фото -датчик на 180 °
Техническая спецификация:
- источник питания (TX): 2x aaa или проводная
- Приемник питания (Rx): AC/DC: 9V - 24V (частота AC AC: 45 ~ 60HZ, IMAX = 40MA) Передатчик: <300UA
- Приемник потребления тока: <15ma
- Рабочая температура: -20c - +80c
- Диапазон приемника: сильно освещает: 8-12 м; Плохо освещен: 15-17M
- Длина батареи: > 130 дней
- Длина волны: 940 нм
- Инфракрасная частота: 1,92khz
- . 100x40x35mm
- Водостойкость: ip55
Диаграмма подключения к фотокомоду:
Набор включает в себя:
- фотоэлементы (передатчик и приемник)
- 2 куска аккумуляторов AAA (размещены в передатчике)
- ructing rabure и монтажные винты
- пользовательский пользовательский чутони
