Инфильтрационный туннель Aquabin 150 л

Инфильтрационный тоннель 150 предназначен для инфильтрации в землю сточных вод, содержащих загрязняющие вещества промышленных процессов и хозяйств. Строительство туннелей также позволяет использовать их для хранения и проникновения дождевой воды. Прокладываем тоннель в земле, создавая русла самотечной просачивания. Боковые стенки туннеля имеют продольные щели, через которые сточные и дождевые воды могут просачиваться в землю.

150 инфильтрационных туннелей изготовлены из полиэтилена высокой плотности (ПЭВП) методом инжекции пластика. Используемый метод производства позволяет получать продукцию компактной и легкой структуры. Каждый туннель имеет ребра, усиливающие конструкцию. Высота боковой перфорации тоннеля – 300 мм. Емкость одного тоннеля — 150 литров.

ХАРАКТЕРИСТИКИ ПРОДУКТА:

• Изготовлен из полиэтилена высокой плотности PEHD.
• Для инфильтрации сточных и дождевых вод в грунт.
• Простой монтаж.
>
• Удобная транспортировка.
• Легкая конструкция.
• Возможность соединения туннелей в последовательности любой длины.
• Небольшая глубина установки.
• Две вентиляции. патрубки Ø110 в верхней части тоннеля
• Крышка с впускным дефлектором
• Впускные патрубки диаметром Ø110 и Ø160 мм
• Возможность установки по местам с интенсивностью движения до 3,5т.
• li>
• Устойчивость к химической коррозии.
• Высокая механическая стойкость.
• Новое поколение традиционного водоотвода.

Метод установки

В начале резьбы туннеля установлена ​​крышка, оснащенная дефлектором. Назначение дефлектора – поглощать гидравлические удары поступающих сточных вод или воды. При использовании под тоннелями почва не размывается в местах притока сточных вод или воды. Также устанавливаем крышку на конец резьбы тоннеля. Кровать должна быть оборудована подачей воздуха на своем конце. Это можно сделать, используя одно из двух соединений, расположенных на верхней стенке каждого туннеля, или используя верхнее соединение в закрывающей крышке. Соединения в верхней части туннеля также можно использовать для проверки линий туннеля. Минимальная ширина котлована должна составлять 0,5 м, а минимальное расстояние между нитями - 1 м. Дно котлована должно быть тщательно выровнено. На дно траншеи укладываем слой, поддерживающий просачивание (1), состоящий из камней фракцией 16-32 мм или заполнителя (без известняка) фракцией 32-64 мм, толщиной не менее 100 мм. мм. При условии наличия хорошо дренированной почвы. Опорный слой можно свободно увеличивать в зависимости от состояния почвы и воды. Туннели должны быть покрыты геотекстилем (2). Тоннельные нити укладывают с уклоном примерно 1%. Тоннели прокладываем на максимальную глубину 1200 мм, считая от поверхности земли до верхнего края туннелей. Длина одной нитки тоннеля не должна превышать 30 м. Каждая нитка русла должна быть оборудована приточной вентиляцией - слабой вентиляцией. Засыпьте все родной почвой (3). Для проникновения дождевой воды опорный слой не требуется.

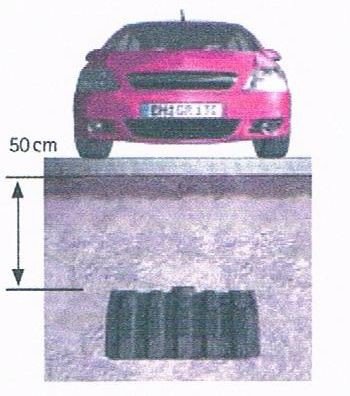

Туннельные депозиты могут быть установлены в проезжей части и под парковками, где передвигаются автомобили массой до 3,5 тонн. В таком случае между поверхностью земли и верхним краем туннелей следует сохранять не менее 50 см верхнего слоя почвы.

Рекомендации по выбору - инфильтрация сточных вод

Производитель рекомендует минимальное количество тоннелей на одного пользователя при расположении в хорошо проницаемом грунте:

- на двухступенчатых очистных сооружениях с септик: 3 тоннеля по 150л на 1 пользователя (RLM)

- за станцией биологической очистки с аэрацией: 2 тоннеля по 150л на 1 пользователя (RLM)

Рекомендации по выбору – инфильтрация дождевой воды

При установке за резервуаром для дождевой воды или линейным дренажем производитель рекомендует использовать коэффициент конверсии1 инфильтрационный туннель объемом 150 л на каждые 15 м²поверхности крыши или поверхности, с которой собирается вода, при средней сумме годовых осадков на 1 м2 = 600 мм.

Количество тоннелей и толщина несущего слоя должны выбираться в соответствии с текущими условиями грунта
