Реле времени (таймер), НЕТ: TC10/11

Таймер используется для включения/выключения устройств или в качестве счетчика времени работы. Он может работать с настройкой времени только T1 или T1 и T2 в циклическом режиме. Он имеет 6 режимов работы, запускаемых кнопками СТАРТ/СТОП, СБРОС или внешним сигналом короткого замыкания. Работает с обычными двухполюсными переключателями (бистабильные) или импульсными звонковыми переключателями (моностабильные).

Время может быть установлено:

• за секунды (диапазон от 1 с до 99 минут 59 с)
• за минуты (диапазон 1 мин...99ч59мин)
• в часах (диапазон 0 ч...99ч59мин)

Таймер может включаться/выключаться при высоком уровне -мощность устройства (максимальная нагрузка 4500Вт), поскольку оно оснащено релейным выходом 20А. Также имеется встроенный звуковой сигнал, который срабатывает в течение определенного периода времени после завершения цикла.

Многофункциональное реле времени (таймер), предназначенное для реализации функций времени в системах промышленной и бытовой автоматизации, например:

• смесители
• < b >насосы
• вентиляторы
• дозаторы
• питатели
• b>
• прессы
• печи для хлебопекарен
• фритюрницы
• системы освещения
• агрегаты (таймер может работать как счетчик часов)< /li>

Свойства:

• Диапазон времени 1с...99ч59минут
• Разрешение 1с или 1мин
• Настройка времени T1 и T2 (или только T1)
• Кнопки СТАРТ/СТОП, СБРОС
• Функция ПАУЗА
• 6 режимов работы (включение, отключение, циклическая работа и т.д.)
• Звуковая сигнализация после завершения работы
• Выход реле высокой мощности 20 А, 4,5 кВт
• Цифровой вход ПУСК/СТОП/СБРОС
• Привлекательный дисплей с графическими значками

Технические данные:

• 2 цифровых входа: команды запуска: ПУСК, СТОП, ПАУЗА, СБРОС
• путем подачи замыкающего импульса на контакты 4-5
• минимальная длительность импульса 100 мс
• Диапазон времени: 1с...99ч59мин
• Метод отображения и время настроек: выбирается пользователем
• минуты: секунды (разрешение 1 секунда)
• часы: минуты (разрешение 1 минута)
• Режим работы:
• - задержка включения, задержка выключения
• - циклическое включение с установкой времени Т1 или Т1 и Т2
• Точность измерения: +/-0,1%
• Дисплей: светодиодный, 4 цифры, высота 11 мм с графическими значками
• Выход управления: реле 20А 4,5кВт, ресурс 100 000 циклов
• Дополнительные функции:
• - звуковая сигнализация
• - функция ПАУЗА
• Установка в размеры отверстия: 71 х 29 мм
• Степень и класс защиты: IP65/II
• Электропитание: 230 В переменного тока +/-15 % (стандарт) или 12 В переменного/постоянного тока(+12,30 злотых) или 24 В переменного/постоянного тока(+40 злотых)
• Потребляемая мощность: не более 3 ВА
• Условия эксплуатации: -5...60°C; 0...85% относительной влажности (без конденсации)
• Условия хранения: -40...85°C; 0...85% относительной влажности (без конденсации)

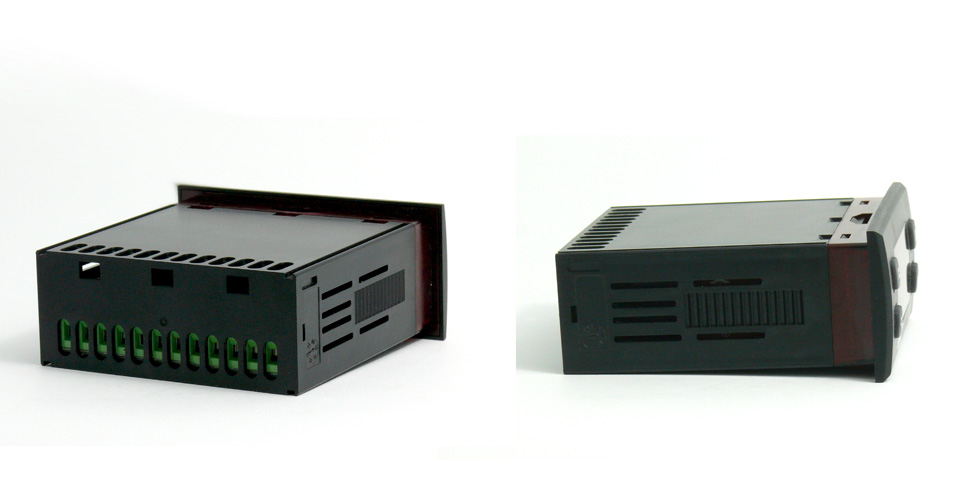

Размеры:

Монтаж в панельном или герметичном настенном корпусе.

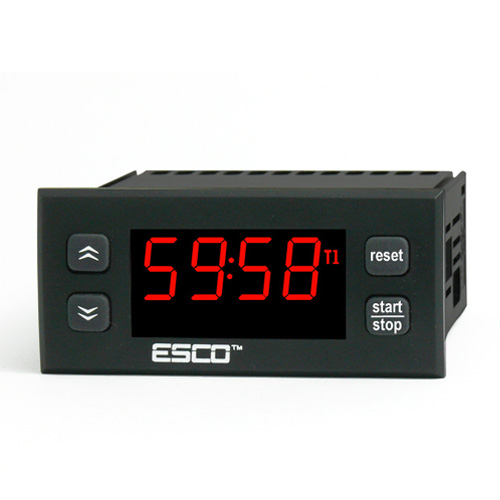

Передняя панель

ВАЖНО: ОРИГИНАЛЬНЫЙ продукт, разработанный в ПОЛЬШЕ.

Только ОРИГИНАЛ имеет:

• - логотип ESCO
• - сертификат CE
>
• - безотказные, сенсорные силиконовые клавиши (не штатные с контактами)
• - функция звукового оповещения
• - функция ПАУЗА< /li>< /ul>

  - для 12 В переменного/постоянного тока или 24 В переменного/постоянного тока (12 В – 12,30 зл., 24 В – 40 зл.)

  - опционально может быть оснащен выходом SSR 12 В (15 злотых брутто), реле доступны на других наших аукционах.
