КОММУТАЦИОННЫЙ ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ AC/DC DIN RAIL TS35 153 Вт 3,2 А 48 В GLP

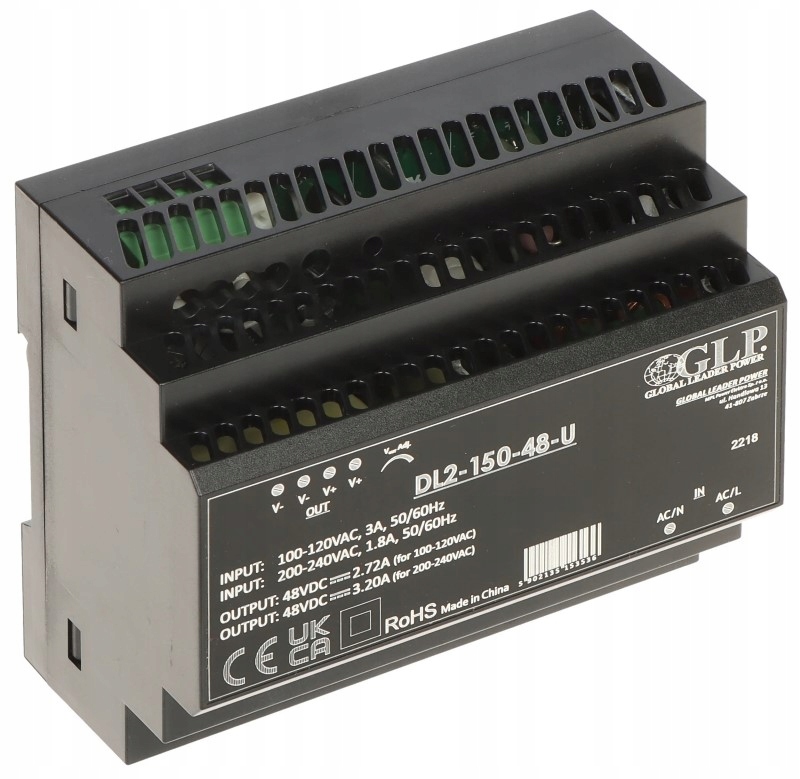

DL2-150-48-U Импульсный источник питания переменного/постоянного тока для рейки DIN GLP

DL2-150-48-U — импульсный источник питания для DIN-рейки серии DL2, может использоваться в промышленных и бытовых целях. Он имеет вход с двойной изоляцией, поэтому заземление ему не требуется. Источник питания DL2 может работать в широком диапазоне температур (от -40°C до 70°C) и имеет широкий диапазон входного напряжения: 85–264 В переменного тока и 120–370 В постоянного тока. Блок питания оснащен полностью профессиональным трансформатором, соответствующим стандартам безопасности EN62368-1. Эта серия блоков питания также соответствует требованиям RoHS по защите окружающей среды.

Основные характеристики:

• Класс изоляции II (заземление не требуется)
  • li>
  • OVC III категория перенапряжения (согласно EN 61558-1)
  • Высокая диэлектрическая прочность: IN/OUT до 4000 В переменного тока.
  >
  • Универсальное напряжение входное напряжение переменного тока 85–264 В и постоянного тока 120–370 В.
  • Широкий диапазон рабочих температур от -40°C до +70°C.
  • КПД 91,0% тип.
  • Низкое потребление тока без нагрузки.
  • Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.

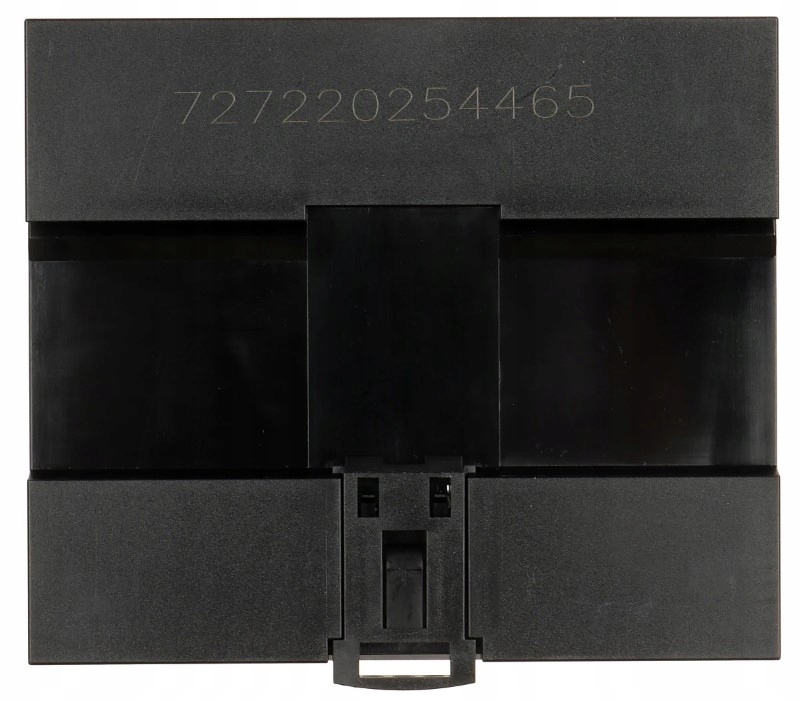

  • Блок питания предназначен для монтажа на DIN-рейку: TS35 х 7,5 / TS35 х 15

Технические характеристики:

• Модель: DL2-150-48-U
• Производитель: GLP< /li>

ВХОД

• Диапазон входного напряжения переменного тока: 85–264 В
• Диапазон входного напряжения постоянного тока: 120–370 В
• Диапазон входной частоты: 47–63 Гц
• Максимальный входной ток: 3, 0 А при 115 В переменного тока, 1,8 А при 230 В переменного тока.
• Входной ток (холодный старт): 35 А при 115 В переменного тока, 70 А при 230 В переменного тока. В переменного тока.
• КПД при 100 % нагрузке: 91,0 % тип.
• Потребляемая мощность без нагрузки:0,4 Вт макс.< /li>

ВЫХОД

• Номинальное напряжение: 48 В постоянного тока
• Диапазон регулировки напряжения: 43,2-52,8 В постоянного тока (регулируется потенциометром)
• Номинальный ток для 100-120 В переменного тока: 2,72 А
• Номинальный ток для 200- 240 В переменного тока: 3,2 А
• Номинальная мощность для 100–120 В переменного тока: 130,56 Вт
• Номинальная мощность для 200–240 В переменного тока: 153,6 Вт
• Линейное регулирование: ±1,0%< /li>
• Регулирование нагрузки: ±1,0%
• Пульсации и шум (макс.) [2]: 150 мВпп
• Время запуска: 800 мс тип. @ 115 В переменного тока и 230 В переменного тока (нагрузка 100 %)
• Время резервного питания: 12 мс тип. @ 115 В переменного тока, 30 мс тип. @ 230 В переменного тока (нагрузка 100 %)
• Запуск с конденсаторной нагрузкой: Макс. 2400 мкФ

ЗАЩИТА >

• Перегрузка: Диапазон: выше 105% номинальной мощности, Режим: сбой (поочередное включение/выключение напряжения выход) или Режим: непрерывное ограничение постоянного тока (после превышения максимального тока он снижается, другими словами, если сопротивление нагрузки уменьшается, ток снижается) автоматический возврат к нормальному режиму работы после исчезновения причин
• Короткое замыкание: Режим: сбой (поочередное включение/выключение выходного напряжения). Автоматический возврат к нормальному режиму работы после исчезновения причин
• Перенапряжение:≤ 60,0 В, Режим: сбой (поочередное включение/выключение выходного напряжения). Автоматический возврат к нормальному режиму работы после исчезновения причин.
• Термический: Включение выше 85°C в среде при 100% нагрузке, ниже 50°C деактивация, режим фиксации

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

• Рабочая температура: -40~+70°C (см. допустимую нагрузку в зависимости от температуры окружающей среды в техническом паспорте)
• Относительная влажность во время работы: 5–95 % относительной влажности (без конденсации)

МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ

• Корпус: Высокотемпературный пластик (UL94V-0)
• Масса (кг): 0,33
• Размеры длина х ширина х высота (мм): 90,0 × 105 × 55,4
• Система охлаждения :Конвекция

СТАНДАРТЫ БЕЗОПАСНОСТИ И ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ

• Стандарты безопасность: Соответствие EN 62368-1
• Электрическая прочность на входе/выходе: 4000 В переменного тока (< 5 мА/1 мин)
• Стандарты ЭМС по излучению: Соответствие EN 55032.
• Стандарты электромагнитной совместимости: Соответствие EN 55035; EN 61000-4-2, -3, -4, -5, -6, -11
• Гармонический ток: Соответствие
