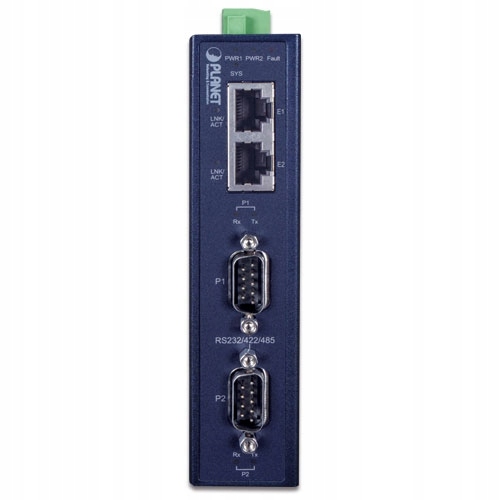

Server ICS-2200T 2XRS-232/485-2x10/100Base-TX RJ45

категория планеты

Производитель: планета

Экономическое решение для приложения RS232/422/485

Server of Serial Planet ICS-2200T Планета специально разработан для преобразования общения террасов RS232, RS422 или RS485 в промышленную сеть Fast Ethernet для эффективного и недорогого увеличения диапазона сети. В модели ICS-2200T есть два порта RJ45 10/100Base-TX, которые будут отвечать потребностям вашей сети. ICS-2200T-это временное время и экономическое решение для пользователей систем и интеграторов, что позволяет быстро преобразовать их последовательные устройства в сеть Ethernet без необходимости замены существующих последовательных устройств и программной системы

Удаленное управление

Поскольку ICS-2200T обеспечивает простое последовательное соединение с Ethernet и соединение с сетью TCP/IP, удаленная сетевая система может эффективно управляться через интерфейсы Web, Telnet и VCOM. Он поддерживает как режимы приложения, так и последовательный для подключения к сигнализации или IP -адреса, который экономит время сетевого администратора в обнаружении и поиске проблем сети без визуальной проверки на проводку и оборудования. Есть много вариантов соединения для крупных сетевых сред

стабильная производительность в сложных условиях

ICS-2200T обеспечивает высокий уровень сопротивления электромагнитным помехам и сильным электрическим перенапряжениям, которые обычно встречаются в производственных залах или в шкафах управления движением. Рабочая температура в диапазоне от -40 до 75 градусов C позволяет размещать ICS -2200T практически в любую среду.

ICS-2200T, оснащенный компактным металлическим корпусом в стандарте IP30, он позволяет монтироваться на рельсе DIN или на стене, чтобы эффективно использовать пространство. ICS-2200T также предоставляет интегрированный источник питания с широким диапазоном напряжения (от 12 до 48 В), который в идеале подходит для работы по всему миру в приложениях, требующих двойного или резервного входов

вход двойного питания для сетевой системы

ICS-2200T оснащен сильной системой двойного источника питания с широким диапазоном напряжения (12 В ~ 48 В). Когда источник питания № 1 перестает работать, функция аварийного переключения будет активирована автоматически для поддержания питания ICS-2200T с помощью источника питания № 2 без перерыва в эксплуатации

Эффективный метод тревоги, чтобы сохранить большую защиту

ICS-2200T оснащен функцией тревоги, которая может предупредить пользователей, когда что-то не так с сервером последовательных устройств. Благодаря этой идеальной функции пользователям не придется тратить время на поиск, где проблема. ICS-2200T предоставляет функцию предупреждения о событиях, которые помогают диагностировать неправильно функционирующее устройство

Спецификация:

Серийный интерфейс Серийные порты 2 x мужской DB9 Серийные стандарты RS232/RS422/4-PIPE RS485/2-PIEP RS485 (Скорость передачи данных) 50 бит / с до 921 кбит / с Биты данных 5, 6, 7, 8 Паритет 1, 1,5, 2 Сплав Странно, даже, нет, пространство, Марк Управление потоком RTS/CTS I DTR/DSR (только RS232)

xon/xoff

Сигналы RS232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND

rs422: tx+, tx-, rx+, rx--, gnd

4-й привод RS485: TX+, TX-, RX+, RX-, GND

2-й-прибор RS485: данные A (+), данные B (-), GND

Назначение PIN Приколоть RS232 RS422

rs485-4w

RS485-2W 1 DCD Txd+ - 2 Rxd Txd- - 3 Txd Rxd- Данные- 4 Дтдр RXD+ Данные+ 5 Гнездо Гнездо Гнездо 6 DSR - - 7 Rts - - 8 Сцена - - 9 - - - Защита серийной линии Защита изоляции

2 кВ против защиты от обороты 1 кВ (уровень 2) защита от
