Преобразователь тока на эффекте Холла HSTS016L

РАЗДЕЛЕННЫЙ ЯДЕР/ОТКРЫТЫЙ ЯДЕР

ОТКРЫТЫЙ КОНТУР

Характеристики:

Преобразователь тока HSTS016L может использоваться для измерения постоянного, переменного и импульсного тока. Он был спроектирован по принципу разомкнутого контура, и между первичным проводом и вторичной цепью использовалась гальваническая развязка. Благодаря своей конструкции - открытая жила идеально подходит для установки на кабель без разрыва первичной цепи. Диаметр отверстия 16 мм. Выходной сигнал преобразователя отражает реальную волну токоведущего провода. Преимуществом этого датчика является низкое энергопотребление, что особенно полезно при измерении больших токов. Длина кабелей, выходящих из трансформатора, составляет 50 см (красный, черный, зеленый, белый).

Технические параметры:

• Трансформатор тип: открытый/разъемный.
• Выход датчика: напряжение.
• Монтаж: на кабеле.
• Огнестойкость: UL94-V0.
• Работа. температура: -10 ℃ ~ +70 ℃.
• Температура хранения: -25℃ ~ +70 ℃.
• Частота: постоянный ток ~ 25 кГц.
• Электрическая прочность: 2,5 кВ. 50 Гц, 1 мин.
• Номинальный входной ток: ± 200 А
• Измеренный диапазон: ± 200 А
• Номинальный выходной ток: 2,5 В ± 0,625 V< /li>
• Точность: 1 %
• Линейность: 1 %
• Напряжение питания (±5 %): 5 В
• Потребляемый ток: ≤ ±12 мА

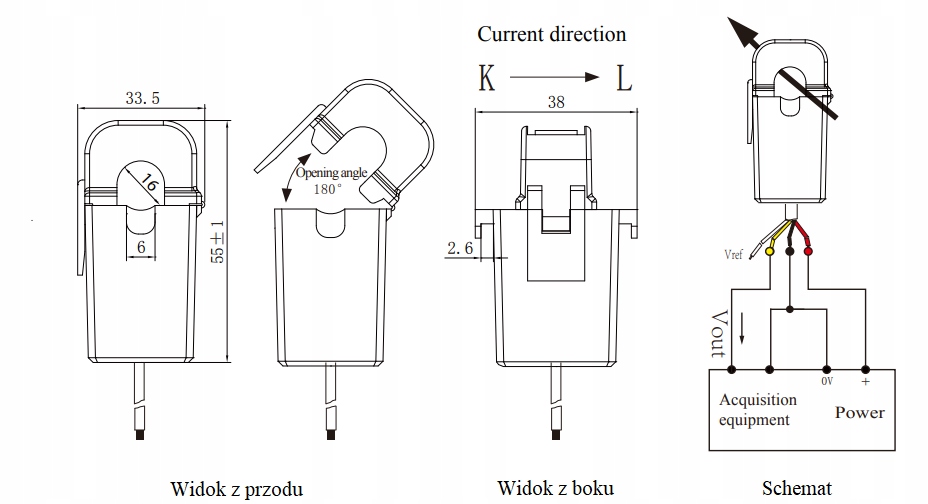

• Диаметр отверстия (Ø) – 16 мм
• Время отклика: ≤ 5 мкс
• Вес: 81 г

Схема подключения проводов:

• Красный: +5 В
• Черный: 0 В
• Желтый: Vout
• Белый: Vref

Пожалуйста обратите внимание на правильный выбор параметров.
