HDV-MB05 Деэмбеддер аудио HDMI 2.0b ARC/eARC HDR Dolby Vision HDCP 2.2

• Многофункциональный аудиодекодер/декодер HDMI ARC и eARC с функцией понижающего микширования.
• Совместимость с HDMI 2.0b и HDCP 2.2.
• Пропускная способность 18 Гбит/с.
• > Поддержка разрешения видео до 4K2K при 60 Гц с 24-битным RGB / YCbCr 4:4:4.
• Поддержка формата VESA до QSXGA при 60 Гц. Поддержка сквозной передачи HDR, HDR10, HDR10+, Dolby Vision и HLG.
• Выделенный аудиовыход HDMI только для звука и видео 720p, оптический и коаксиальный аудиовыходы SPDIF и аналоговые аудиовыходы RCA.
• Поддержка извлечения звука eARC/ARC (с телевизора) на аудиовыход HDMI. Поддерживает: PCM 2.0, 5.1 и 7.1, Dolby Digital, Dolby Digital Plus, Dolby True-HD, DTS Surround, DTS ES, DTS HD Master. Поддержка управления CEC и EDID

HDV-MB05 — это декодер/деэмбеддер аудио eARC и ARC, оснащенный как выделенным аудиовыходом HDMI для извлечения звука, так и коаксиальными, оптическим и аналоговыми разъемами Toslink RCA.

Позволяет использовать любой AV-ресивер для приема звука, извлеченного из сигнала 4K2K 60 Гц, HDCP 2.2 из любого источника HDMI 2.0 (проигрыватель файлов, VOD, диски BR/DVD, консоль или декодер). HDV-MB05 также имеет выход HDMI с поддержкой eARC/ARC, позволяющий использовать обратный аудиоканал телевизора. Благодаря поддержке eARC HDV-MB05 также будет работать с новейшими телевизорами, представленными на рынке. Поддерживает стандарты HDR, HDR10+ и Dolby Vision.

Deembedder можно подключить практически к любому стереоресиверу 2.0 или многоканальному аудиоприемнику 5.0/7.1 благодаря HDMI, коаксиальному SPDIF, SPDIF Toslink и аналоговым цифровым выходам RCA.

Особенности HDV-MB05

• Совместимость с HDMI 2.0b и HDCP 2.2
• Макс. Пропускная способность видео 18 Гбит/с.
• Поддержка разрешения видео до 4K2K при 60 Гц с 24-битным RGB/YCbCr 4:4:4.
• Поддержка формата VESA до QSXGA при 60 Гц.
• Поддержка формата VESA до QSXGA при 60 Гц. li>
• Поддержка HDR, HDR10, HDR10 +, Dolby Vision HLG.
• Поддержка и микширование звука в форматах: PCM 2.0, 5.1 и 7.1, Dolby Digital, Dolby Digital Plus, Dolby True-HD. , DTS Surround, DTS ES, DTS HD Master
• Выделенный аудиовыход HDMI — в режиме ARC/eARC передает сквозной звук HD и видео с доски в формате 720p. Примечание. В случае входного стереофонического сигнала HDMI audio LPCM 192 кГц сигнал, передаваемый на оптический выход, ухудшается до 44 кГц.
• Даунскейлинг для смешанных систем
• Даунмикс на RCA L/R , коаксиальные выходы, оптический и HDMI.
• Расширенное управление EDID (настройка EDID с помощью DIP-переключателя).
• Поддержка функции CEC.

Технические данные

• Совместимость HDMI: HDMI 2.0b
• Совместимость HDCP: HDCP 2.2 / 1.x
• Пропускная способность видео 18 Гбит/с
• Разрешение видео до 4k2k при 60 Гц 4: 4: 4
• Глубина цвета:

  8 бит, 10 бит, 12 бит (1080p при 60 Гц),

  8 бит (4K2K при 60 Гц) Гц YUV4: 4:4),

  8 бит, 10 бит, 12 бит (4K2K при 60 Гц YCbCr 4:2:2/4:2:0)

• Цветовое пространство: RGB 4: 4: 4, YCbCr 4: 4: 4/4: 2: 2/4: 2: 0
• Аудиоформаты

  HDMI OUT1: PCM 2.0, 5.1 и 7.1, Dolby Digital, Dolby Digital Plus, Dolby

  True-HD, DTS Surround, DTS ES, DTS HD Master

  HDMI OUT2 / Коаксиальный / Toslink / RCA: PCM / DOLBY / DTS 7.1. Сведение в PCM2.0.

• HDR: поддержка HDR 10, HDR 10+, HLD и Dolby Vision.
• Защита от электростатического разряда (модель человеческого тела) ) : – ± 8 кВ (разряд в воздушном зазоре) и ± 4 кВ (контактный разряд)

Разъемы:

• Вход:

  1x HDMI тип A [19-контактная розетка]

• Выход:

  2x HDMI типа A [19-контактная розетка]

  1x коаксиальный

  1x Toslink

  1x RCA L/R

Механические характеристики:

• Корпус: алюминиевый
• Цвет: черный
• Размеры: 146 x 70,5 x 25 мм
• Вес: 322 г
• Источник питания:

  Входные параметры: 90–260 В переменного тока 50 /60 Гц

  Выходные параметры: 12 В постоянного тока/1 А (стандарт США/ЕС, сертификация CE/FCC/UL)

• Потребляемая мощность: 2,52 Вт (макс.) < /li>
• Рабочая температура: 0–40 °C.
• Температура хранения: -20–60 °C.
• Относительная влажность: 20–90 % относительной влажности (без конденсации).

Содержимое упаковки:

• 1x HDV-MB05
• 1x блок питания 12 В, 1 А
• 2x монтажный кронштейн
• 1x руководство пользователя на английском языке

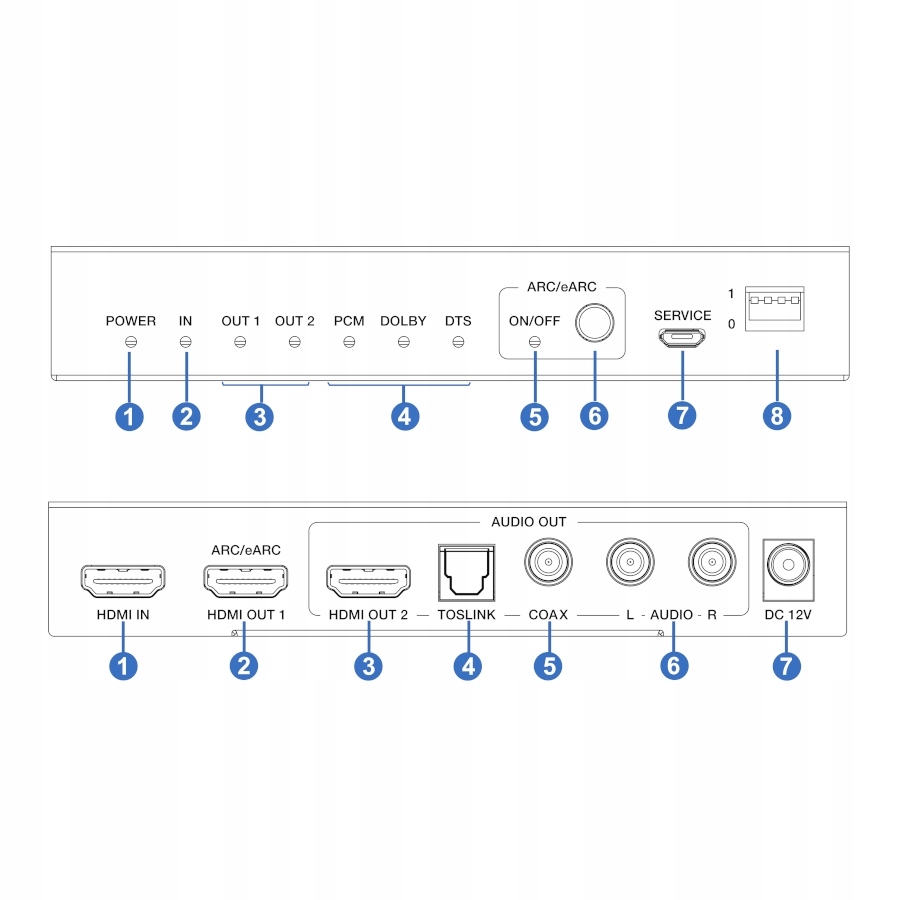

Схема подключения
