HDSW9-Q ​​Мультивьюер Бесшовный переключатель HDMI 4K 30 Гц 9×1

• Мультивьюер, переключатель девяти входов HDMI на один выход HDMI 9×1 с плавным переключением.
• Максимальное поддерживаемое разрешение на входе: 1080p и на выходе: 4K, 30 Гц.
• li >Возможность настроить до 11 режимов окна.
• Управление: передняя панель, пульт и RS-232.

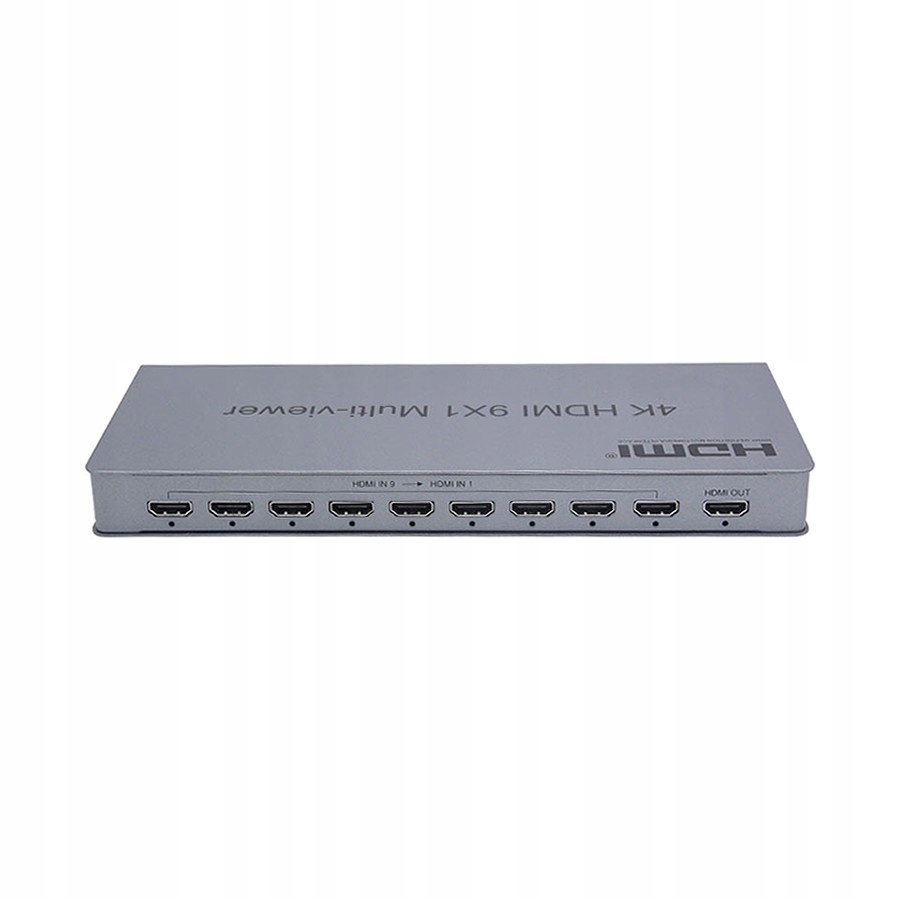

SFX HDSW9-Q ​​— это высококачественный мультивьюер HDMI 9×1, бесшовный коммутатор с 9 входами HDMI и одним выходом HDMI.

Поддерживает одновременное отображение до девяти источников HDMI на одном экране. один HDMI-дисплей. В качестве переключателя он также имеет функцию мгновенного плавного переключения. Переключение мгновенное, режима смешивания нет. Управлять устройством можно с помощью кнопок передней панели, пульта дистанционного управления и через RS-232.

Мультивьювер поддерживает входное разрешение до 1080p 60Гц. На выходе он предлагает макс. 4K, 30 Гц.

Функции

• Он имеет 9 входов HDMI и 1 выход HDMI.
• Поддерживаемое входное разрешение до 1080p.
• Поддерживаемое выходное разрешение до 4K, 30 Гц.
• Возможность. чтобы установить выходное разрешение 1080/2560/3840. Эта настройка не меняется при переключении любого из входов с другим разрешением в полноэкранный режим, что гарантирует плавную работу.
• Поддерживает 8-битную глубину цвета в пространствах RGB, YUV444, YUV422.
• Мультивьюер 9 ×1 с плавным переключением
• Порт Ethernet и RS-232
• HDMI 1.4, совместимость с HDCP 1.4
• Входы HDMI, совместимые с DVI 1.0
li>
• Мультивьювер имеет возможность установки 11 режимов окна.
• Кнопка AUDIO используется для выбора источника звука для вывода из числа подключенных входов.
• Управление с помощью кнопок, дистанционное управление и RS-232.
/ul>

11 настраиваемых режимов окна:

Читаемый текст:

Приложение:

Технические данные

• Входы: 9x HDMI
• Выходы: 1x HDMI
• Порты: 1x RS-232, 1x Ethernet (зарезервированы для диагностики, не для использования во время работы),< /li>
• Функция плавного переключения сигнала с 9 входов HDMI
• Возможность установки 11 оконных режимов
• Соответствие HDMI 1.4, HDCP 1.4,
• HDMI входы, совместимые с DVI 1.0.
• Поддерживаемые входные разрешения: 1080p, 720p, 1080i, 1024×768, 1360×768 и т. д.
• Поддерживаемые выходные разрешения: 1080p, 60 Гц, 2560×1600, 60 Гц. , 2560×1440 60 Гц, 3840×2160 30 Гц
• Некоторые поддерживаемые разрешения монитора VESA:

  800×600/60, 1680×1050/60, 1366×768/60

  1280×1024/60, 1280×1024/75, 1400×1050/60

  1440×900/60, 1360×768/60, 1680×1050/60

• Поддерживаемые кабели HDMI: стандарт 26AWG, на входе до 15 м и на выходе до 15 м.
• Источник питания: вход переменного тока (50 Гц, 60 Гц) 100–240 В; выход: 12 В постоянного тока/2 А.
• Рабочая температура: от -15 ℃ до 55 ℃.
• Вес нетто: 792 г.
• Размеры (длина х ширина х высота): 252 х. 105 x 25 мм

Содержимое упаковки:

• 1x HDSW9-Q
• 1x ИК-пульт дистанционного управления
• 1 блок питания 12 В/2 А.
• 1 руководство пользователя (на английском языке).

Схема подключения
