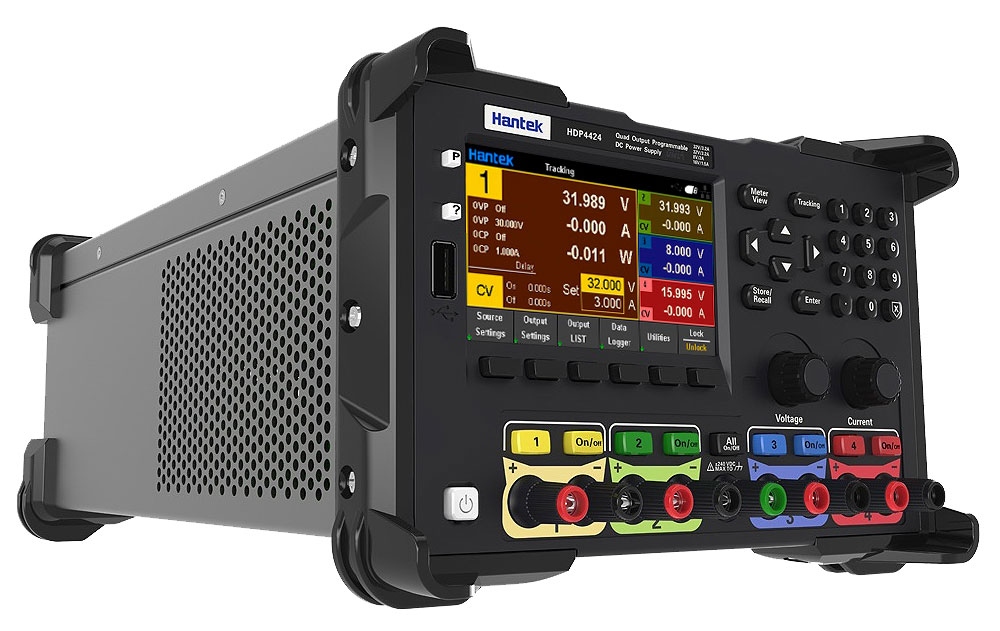

Лабораторный источник питания HDP4424B, программируемый, 4 выхода

HDP4424C производства Hantek представляет собой четверенный лабораторный источник питания, т.е. с 4 выходами напряжения с функцией программирования настроек. Два выходных канала CH1 и CH2 блока питания HDP4424B симметричны и обеспечивают плавную регулировку напряжения в диапазоне от 0 до 32В и эффективность по току до 3,2А в каждом из этих каналов. Регулирование напряжения и тока в CH1/CH2/CH3/CH4 независимо, т.е. в первом канале мы можем установить значение выходного напряжения 6,75В, во втором канале CH2 31,10В, а в CH3 и CH4. CH4 другие значения из отсека. Максимальный выход по току блока питания HDP4424B в каналах CH1 и CH2 составляет 3,2А во всем диапазоне выходных напряжений. Лабораторный источник питания HDP4424B позволяет подключать выходы CH1 и CH2 параллельно или последовательно для повышения эффективности по току или расширения диапазона выходного напряжения. Параллельное соединение выходов CH1 и CH2 блока питания HDP4424B суммирует его выходной ток, что на практике дает нам 6,4А максимального выходного тока (3,2А с канала CH1 + 3,2А с канала CH2). В случае последовательного соединения СН1 и СН2 выход по току остается на том же уровне, т.е. 3,2А, при этом значения напряжений с обоих каналов суммируются и мы получаем блок питания с регулируемым выходным напряжением от 0В. до 64В. Третья возможность подключения независимых выходов блока питания HDP4424B заключается в получении симметричного напряжения: мы соединяем выходную клемму (-) CH1 с выходным разъемом (+) CH2: это соединение создает заземление цепь заземления. В канале CH1 у нас есть свободная клемма (+) и выход регулируемого положительного напряжения от 0 до 32 В. В канале CH2 у нас есть свободная клемма (-) и есть выход отрицательного напряжения, которое аналогичным образом можно настроить в диапазоне от 0В до -32В. Используется двойное симметричное напряжение мин. в аналоговой технологии для питания операционных усилителей и усилителей мощности. Конструкция блока питания HDP4424B основана на трансформаторе, что обеспечивает его более стабильную и безотказную работу по сравнению с конструкциями на основе импульсного преобразователя.

HDP4424B Hantek — это современная конструкция линейного источника питания с дополнительным последовательным интерфейсом USB или RS232/RS485 и LAN, позволяющим контролировать параметры с компьютера. В руководстве содержатся команды управления - поддерживаются команды SCPI.

• четырехканальный программируемый линейный источник питания, регулируемый постоянный ток, выходная мощность 245 Вт, гальваническая развязка между каналами, четыре канала с плавной регулировкой и независимый
• 4,3-дюймовый цветной дисплей отображает в реальном времени значения напряжения/тока/мощности и форму сигнала, благодаря чему состояние выхода и тенденции сразу становятся понятны пользователю < /li>
• высокое разрешение: 1 мВ, 1 мА
• низкий уровень шума и пульсаций: < 350 мкВ (среднеквадратичное значение) / 2 мВ (размах) .
• время переходного процесса: ≤50 мкс.
• функции защиты от: перенапряжения/перегрузки по току/перегрева/короткого замыкания. Параметры перенапряжения и сверхтока можно гибко настроить для достижения эффективной защиты питаемой нагрузки (нагрузки источника питания).
• Интеллектуальный вентилятор с контролем температуры автоматически регулирует скорость, эффективно уменьшая скорость вращения вентилятора. Шум при ежедневном использовании источника питания

• использование цветных и числовых идентификаторов облегчает пользователям идентификацию информации, относящейся к выходу данного канала
• 10 групп памяти для последовательности/задержки/записи/ настройки состояния панели
• функция списка: путем редактирования одношагового напряжения, тока, времени и функции списка можно генерировать различные сложные последовательности для удовлетворения сложных требований испытаний.
• функция записи. Регистратор может записывать выходное напряжение, ток и мощность и отображать их в виде графика.
• Функция блокировки клавиатуры для предотвращения неправильной работы.
• Поддержка дистанционного управления по командам SCPI.
• поддержка U-диска (FAT32, формат Flash), скриншот одним щелчком мыши и функция записи данных.
• стандартные порты конфигурации: USB HOST, USB DEVICE, LAN, цифровой интерфейс ввода-вывода, RS232/ RS485

технические данные:

• большой цветной TFT-дисплей диагональю 4,3 дюйма

  ► облегчает работу с блоком питания

  ► настройка параметров

  ► текущее считывание (измерение) выходные параметры

  ► высокое разрешение и точность измерения и настройки напряжения и тока

  ►вольтметр: разрешение 0,001В = 1мВ

  ►амперметр: разрешение 0,001А = 1 мА

  ►ваттметр: разрешение 0,001 Вт = 1 мВт

• режимы работы и встроенная защита:

  ► C.V. (постоянное напряжение - стабилизация выходного напряжения)

  ► C.C. (Постоянный ток - стабилизация выходного тока)

  ► OCP - Защита от перегрузки по току - предохранитель максимального тока

  ► OVP — защита от перенапряжения

  ► OTP — защита от перегрева — термопредохранитель

  < /li>
• источник питания:

  ► адаптирован для непрерывной работы

  ► надежный

• относительно небольшие внешние размеры
• кнопка включения/выключения вывода - активация выхода питания
• функция блокировки клавиатуры
• разнообразие интерфейсов связи:

  ► USB-хост

  ► USB-устройство

  ► цифровой ввод/вывод

  ► LAN

  ► RS232

  p>

  ► RS485

• интерфейсы связи с ПК

  ► последовательный интерфейс связи USB

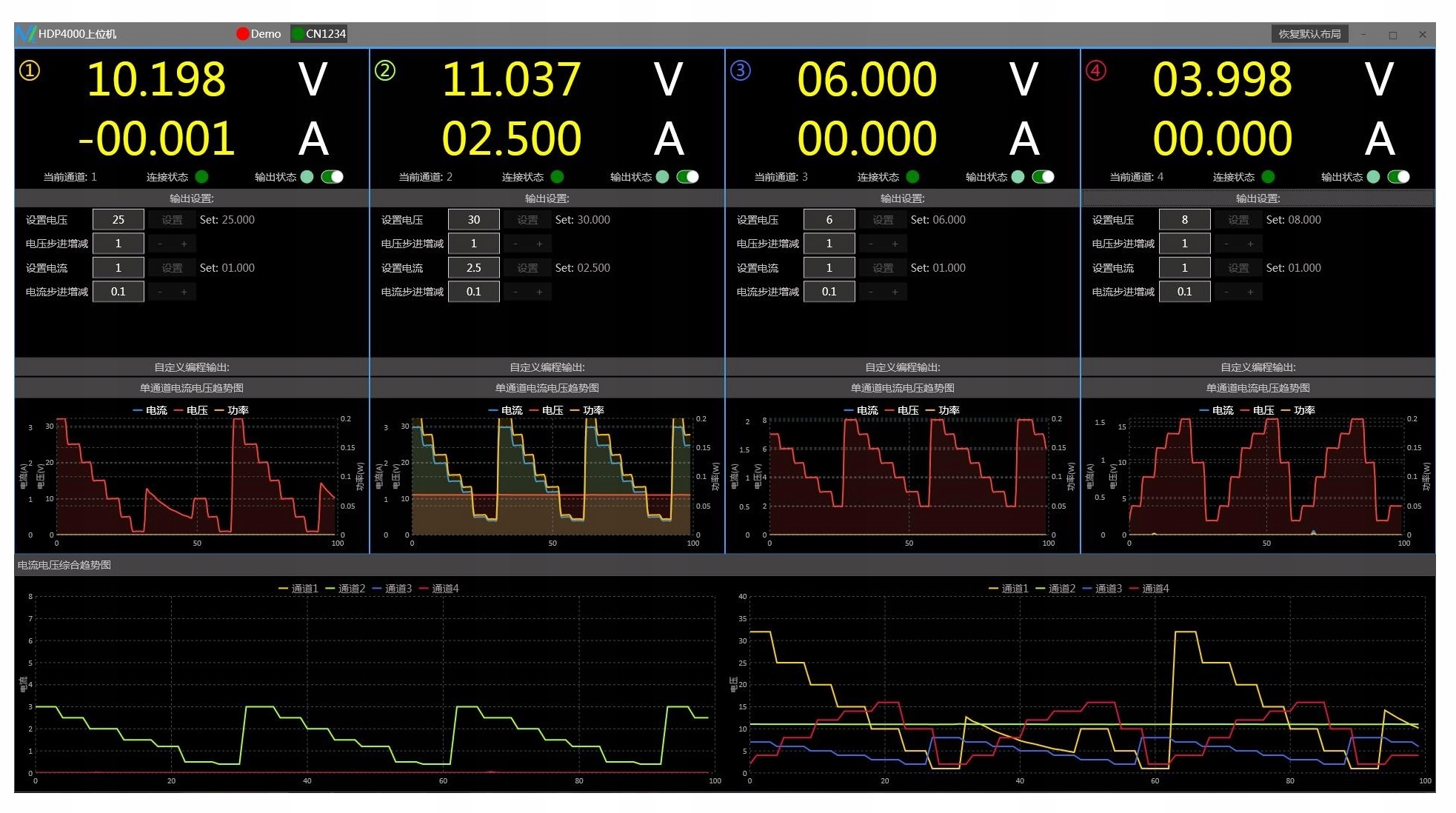

  ► программа для управления параметрами электропитания: напряжением , ток, чтение настроек, настройка профилей напряжения-тока с течением времени

  ► программное обеспечение для Windows

  ► библиотеки SDK

• активное охлаждение с помощью встроенного -в вентиляторе (принудительная циркуляция воздуха)

  ►вентилятор подключен к датчику температуры

  ►вентилятор запускается только при более высоком токе - после нагрева радиатора

Сравнение параметров лабораторных блоков питания Hantek серии HDP4000:

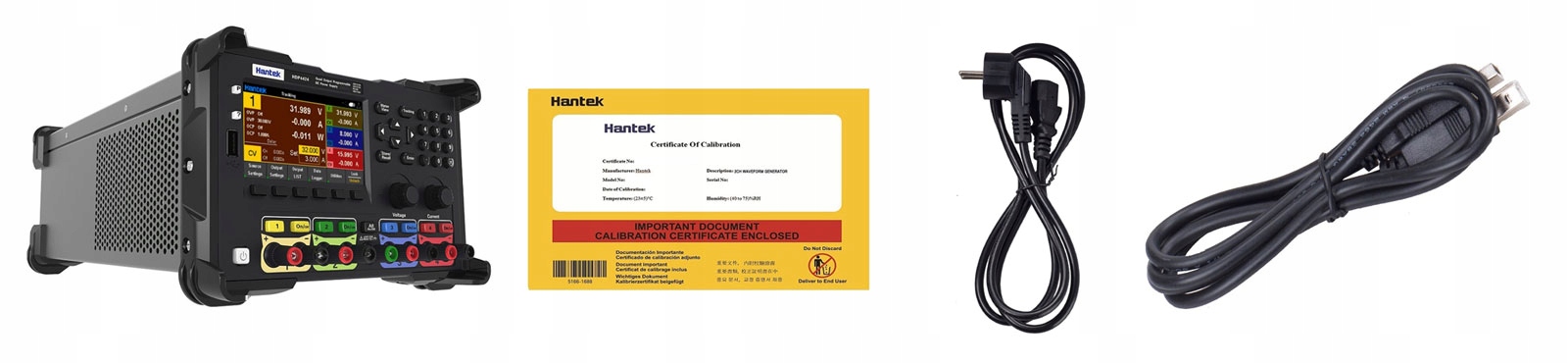

В комплект входят:

• Блок питания Hantek HDP4424B – 1 шт.
• Сертификат заводской калибровки – 1 шт.
• Шнур питания – 1 шт. шт.
• USB-кабель - 1 шт.
• оригинальная коробка с графикой х 1 шт.

Идеальный промышленный дизайн

Идеальное сочетание искусства и технологий. Блоки питания серии HDP4000 отличаются не только красивым и модным дизайном, но и прочной, точной и стабильной конструкцией.

Цветной TFT-дисплей 4,3 дюйма

Заданные значения и фактические выходные значения четырех каналов отображаются на одном экране, что позволяет пользователям сразу понять их. Встроенное значение V\A\W и отображение формы сигнала позволяют держать тренд под контролем.

Низкий уровень шума

Низкий уровень шума: < 350 мкВ (среднеквадратичное значение) / 2 мВ (размах), соответствует требованиям источников питания высокой чистоты. Регулирование низкой нагрузки: Напряжение: ≤0,01% + 2 мВ, ток: ≤0,01% + 250 мкА, спокойно справляется с изменением нагрузки. Быстрое время переходного процесса: ≤50 мкс, соответствует требованиям быстрого изменения напряжения.

Функции защиты OCP, OVP

Обеспечивает функции защиты от перенапряжения и перегрузки по току. Вы можете гибко настраивать параметры перенапряжения и сверхтока для эффективной защиты нагрузки (подключенной к источнику питания).

Несколько интерфейсов связи

USB HOST, USB DEVICE, LAN, 4-линейный цифровой интерфейс ввода-вывода; RS232/RS485 (HDP4324B/HDP4424B); GPIB (HDP4324H/HDP4424H); Поддержка дискового хранилища U (FAT32, флэш-формат); Поддерживает удаленное управление командами SCPI.

Подключение к ПК

Подключи и работай, безопасно и стабильно, предоставляет бесплатные дополнительные инструкции по программированию, что упрощает создание автоматической системы тестирования.

Высокопроизводительный четырехканальный программируемый линейный источник питания постоянного тока серии Hantek HDP4000. Блок питания оснащен 4,3-дюймовым цветным TFT-дисплеем, на котором в реальном времени отображаются значения напряжения/тока/мощности и форма сигнала, что позволяет сразу увидеть состояние выхода и тенденции. Настройки напряжения и тока с высоким разрешением 1 мВ/1 мА, < 350 мкВ (среднеквадратичное значение) / 2 мВ (размах), низкая пульсация, высокая выходная мощность 245 Вт, быстрый переходный процесс ≤50 мкс. Все четыре канала электрически изолированы, и каждый канал можно плавно регулировать независимо. Источник питания HDP4000 оснащен рядом функций защиты: перенапряжения OVP, сверхтока OCP, перегрева OTP и функций защиты от короткого замыкания. Выход источника питания имеет функции времени и задержки, постоянное напряжение CV, функцию постоянного тока CC. Выходы источника питания HDP4000 можно свободно использовать и комбинировать в следующих режимах работы: независимый, последовательный, параллельный, слежение. Ввод и хранение цифровой клавиатуры, функция блокировки клавиатуры. Богатые конфигурации интерфейсов: USB HOST, USB DEVICE, цифровой интерфейс ввода-вывода, LAN, RS232/485.
