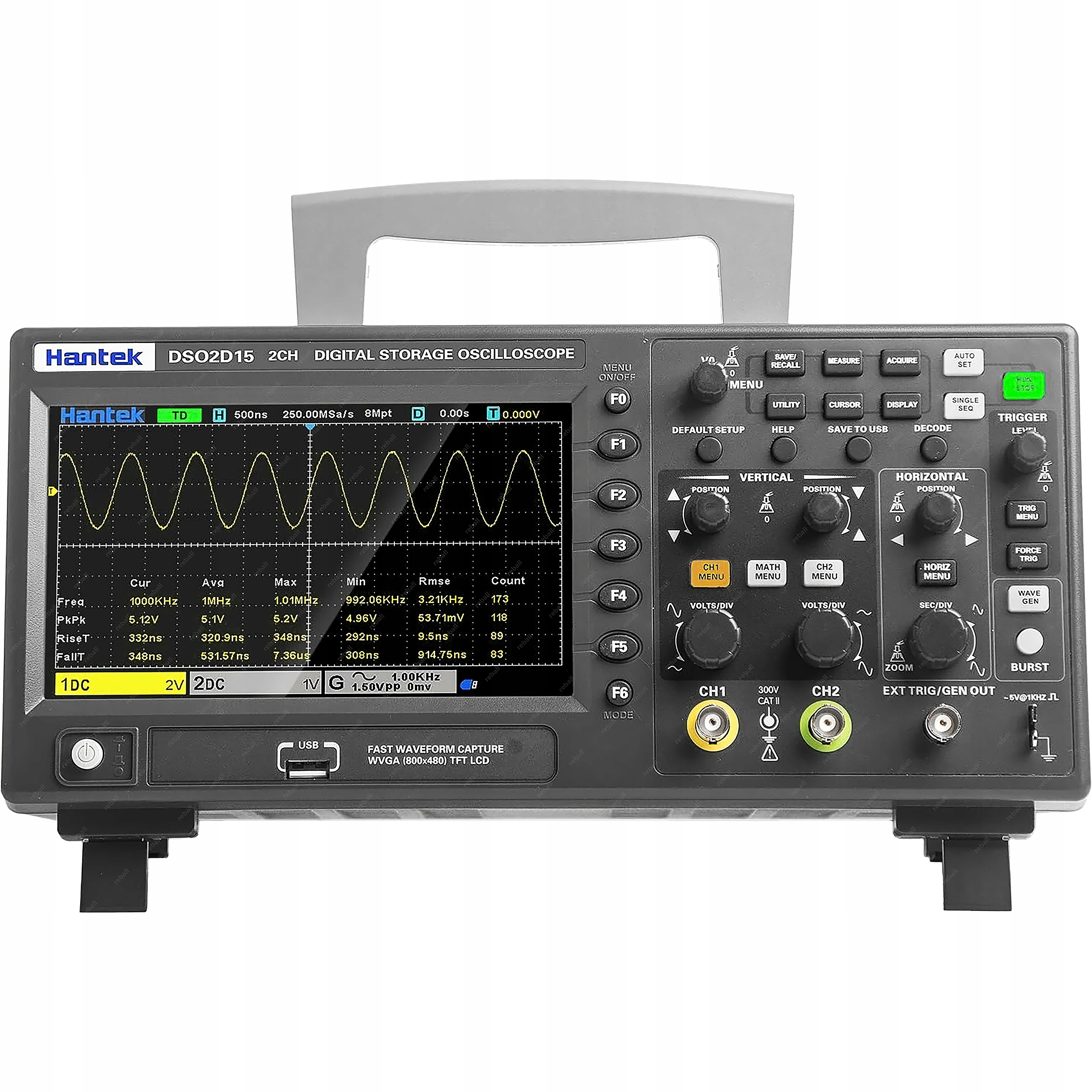

Hantek DSO2D15 Digital Oscilloscope 2CH 150 МГц

DSO2D15 Цифровой осциллограф 2x150 МГц + генератор 25 МГц

Новая серия DSO2000 Hantek Oscilloscopes: DSO2D15 -это цифровой осциллограф, предлагающий два канала ввода с шириной 150 МГц -группы и дополнительной встроенной функциональной Generator с максимальной частотой. Осциллограф имеет преобразователь с частотой выборки 1GS/S, 8M записи памяти. Программное обеспечение для управления осциллографом позволяет самостоятельно установить автоматическое, автоматическое измерение 32 параметров времени напряжения, декодирование террасов, анализ БПК, работа в режиме X-Y, пробег записи, связь с компьютером ПК. Поддерживает команды дистанционного управления SCPI.

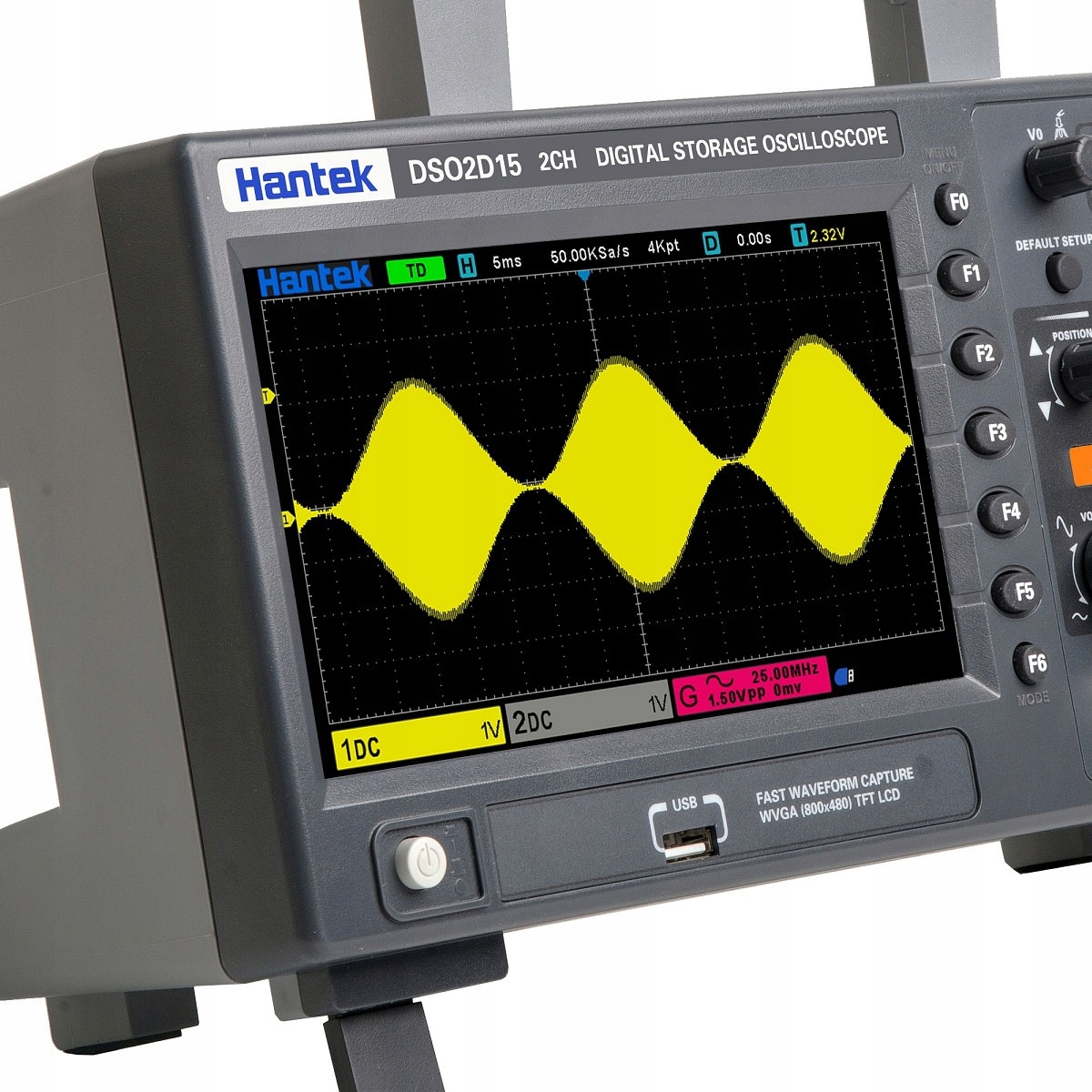

DSO2D15 осциллограф оснащен большим цветным дисплеем TFT с диагоналем 7 дюймов и 800x480 высокого разрешения. Если мы ищем базовый цифровой осциллограф для приложений для обслуживания в семинаре или для любителей электроники для начинающих, выбор модели DSO2D15, кажется, является золотым средним. Осциллограф DSO2000 Hantek позволяет наблюдать за пробежком до 150 МГц, что, по -видимому, является разумной ценностью.

DSO2D15 Двухканал 150 МГц осциллограф Hantek заменяет более старые недоказанные DSO5102BM

Технические данные:

• DSSO2D15 DSSO2D15.
• Ширина полосы: 150 МГц для каждого из входных каналов
• Реальная выборка: 1GSA/s

  ▶ 1GSA/S = Образец GIGA - миллиард образцов в секунду

• . Наука о жилетах Регулировка времени: 2 мВ/дз. до 10 В/дз.
• Простая в использовании
• Прозрачное меню
• Функция Autoset
• 32 Автоматические измерения
• Измерения курсора

• Возврат серийной шины и анализ протокола:

  ▶ rs232/uart, i2c, spi, can, lin;

• Возможность записи пробега

  ▶ Справочная ссылка. Изображения

• Математические функции
• xy -режим -рисунок лиссаджоус счетчик 6 цифр
• Служба команд дистанционного управления scpi

• Интерфейсы связи

  ▶ USB -хост

  ▶ USB devive

• Большой ЖК -дисплей:

  ▶ Красочный

  ▶ Матрица TFT

  ▶ 7 дюймов

• built -in 1 channel function generator AWG:
• The range of generated frequencies:

  ▶ Sinusoid: 0.1Hz to 25MHz

  ▶ Rectangle: 0.1Hz to 10MHz 1MHz

• Mileage length: 8K
• AMPLITUDE adjustment range:

  ▶ от 10 мВ до 7 В.П.

Набор включает в себя:

• DSSO2D15 HANTEK DSSO2D15 OSCILLOSTOCOPE
• Осциллоскопический зонд x1pc.

  ▶ Со встроенными -врезами x1/x10

• BNC -Crokodyl Cable x2pc.
• USB -кабель -1pcs
• Руководство пользователя английского языка -1pcs

встроенный -н дополнительного генератора функций

dds - прямой цифровой синтез

awg - arly волновой генератор

xy -режим - кривая Lissajous (произносится лиса)

отображение в двух отдельных Windows

32 типа автоматических измерений со статистикой

Вы можете сохранить 10 наборов опорных сигналов

Пробег и настройки CSV

Функция скриншота с одним щелчком через USB.

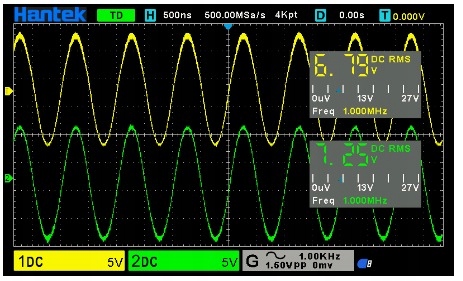

Встроенный -в цифровой мультиметром DVM

Цифровой показатель 3 цифрового показателя для каждого канала

6 Цифровой частотный счетчик

Освобождение и декодирование шины Saltwage

с функцией мониторинга протокола

Длина записи памяти до 8 Мрн

позволяет уменьшить искажение пробега и воспроизводить его в действительности

Pass/Fail - хорошая/плохая функция

Создание масок

Математические операции

Анализ FFT

Экономический экономический осциллограф, пропускная способность 150 МГц, 1GSA / S, память 8M; С генератором 1CH 25 МГц он поддерживает произвольный выход; 14 типов режимов запуска, как стандарт с 5 типами триггеров и декодированием серийного протокола; 32 типа автоматических измерений со статистикой; 3-значный цифровой счетчик напряжения и 6-значный аппаратный индикатор; 2 набора DVM; Тяжелый пульт дистанционного управления команд SCPI. Это полезный инструмент для создания различных областей, таких как коммуникация, авиация, национальная оборона, встроенные системы, компьютеры, исследования и образование.
