bamn с электронным модулем для буксирного крючка.

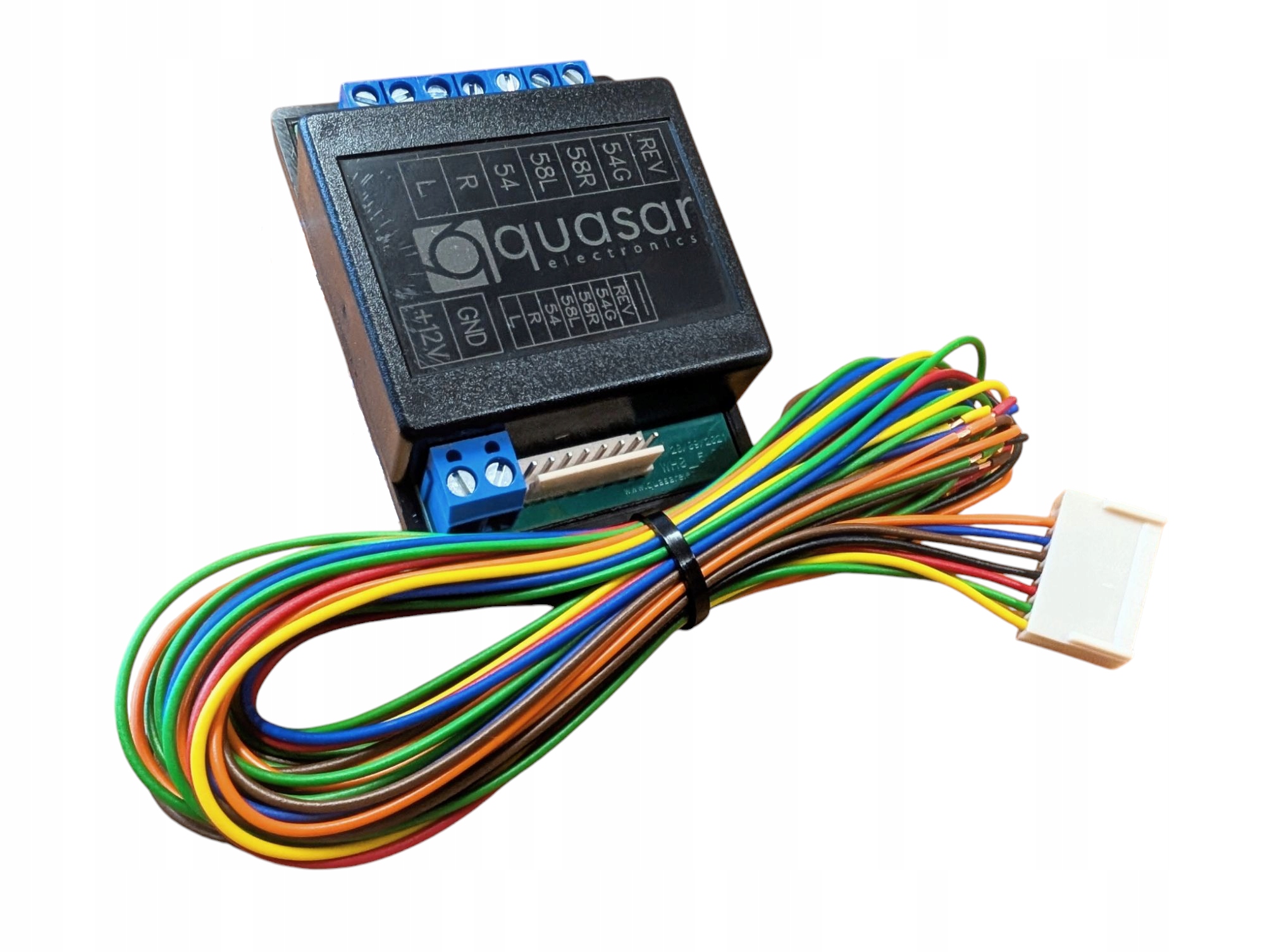

Модуль Haka WH0 является самым простым контроллером освещения трейлера в самом экономическом завершении.

Этот модуль позволяет подключить 7 -контакт, а также 13 -пинский розетка!

7-контактные и 13-контактные прицепы

Это самый простой модуль с минимальным количеством аксессуаров по самой низкой цене.

Важно:

модуль был разработан для подключения установки прицепа с 8 лунками (то есть с обратным светом) и должен использоваться с 13-контактным гнездом, но может использоваться с 7-контактным гнездом (тогда без обратного света).

Основные функции модуля:

• Возможность подключения 7 или 13 -футового розетки!
• предназначен для установки в транспортных средствах с луковицами и светодиодами!
• Нет исключения туманного света в автомобиле
• Повторный свет!

Основные функции модуля

• Входы тока нагрузки: ≤2 мА
• Сотрудничество со светодиодным освещением и одному -объемным автомобилем: да
• Обслуживание автомобильной установки с переменным источником питания лампы (ШИМ): Да (аналоговый)
• Сотрудничество со светодиодным освещением и прицепами лампочки: да
• Возможность управления работой модуля датчика парковки автомобиля: нет
• Reverse Light Control в трейлере: Да

Метод обработки задних противотуманных огней автомобиля

• Метод управления туманной полосой трейлера: Direct
• Последовательный метод управления противотуманной лампой: нет

Технические данные

• Напряжение мощности: 10-18 В
• Максимальная нагрузка на положение положения света: (каждая страница) 3 x 5 w
• Максимальная нагрузка на остановку света Выход: 3 x 21 w
• Максимальная нагрузка на вывод индикатора направления: (каждая страница) 21+10 w
• Максимальная нагрузка на вывод света тумана: 21 w
• Максимальная нагрузка на реверсирующий световой вывод: 21 w

Короткие характеристики:

Модуль WH0 является самым простым контроллером освещения трейлера в самом экономическом завершении.

модуль был разработан для подключения установки прицепа с 8 лунками (то есть с обратным светом) и должен использоваться с 13-контактным гнездом, но может использоваться с 7-контактным гнездом (тогда без обратного света).

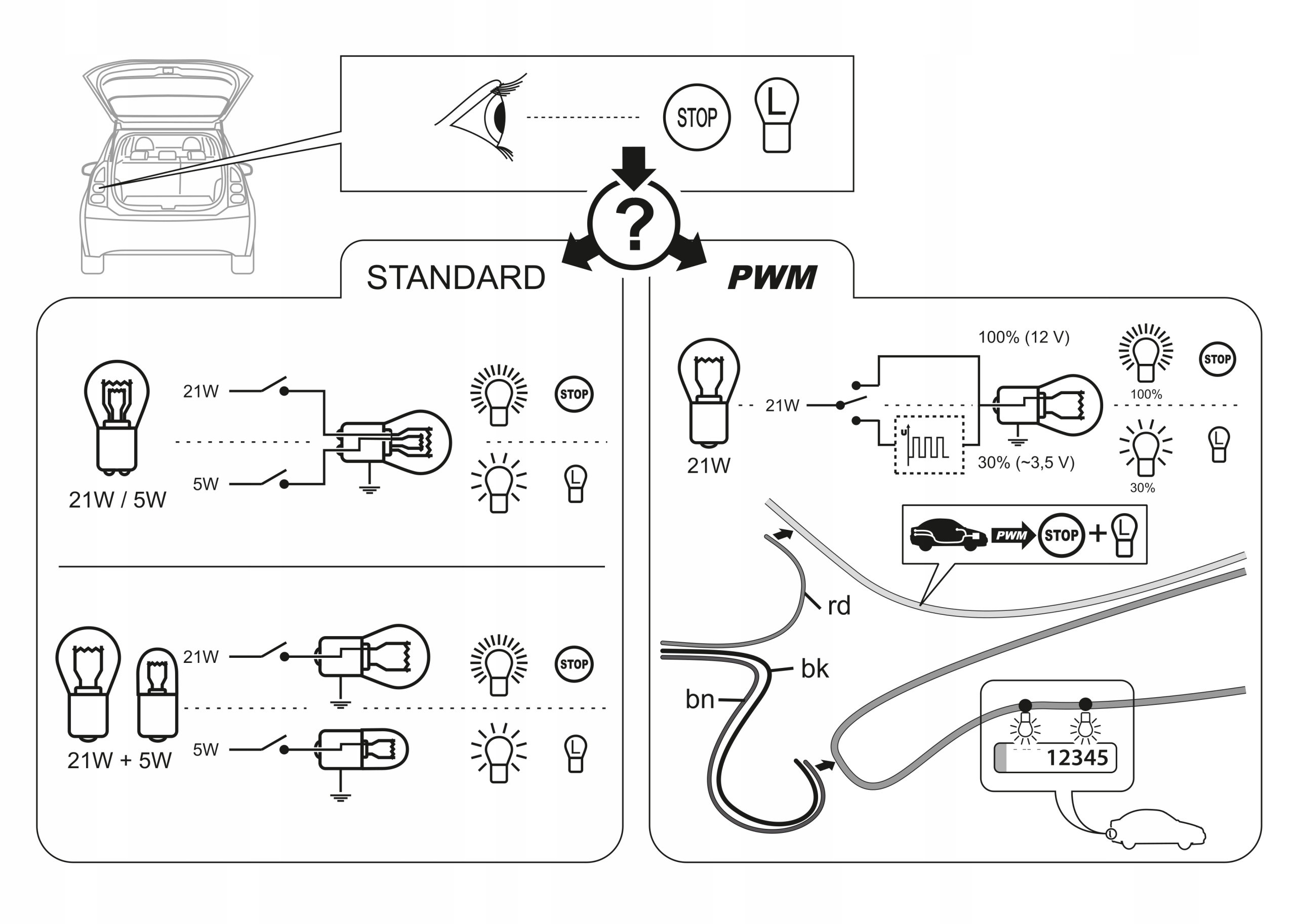

Следует отметить, что этот модуль адаптирован к лампочке освещения и светодиодным автомобиля, а также правильно с помощью управления освещением "pwm" в автомобиле (то есть, когда один кабель сигнализирует о двух светильниках, например, "и" позиция ".

Модуль не обременяет электрическую цепь автомобиля , потому что потребление тока луча на каждом из входов сигнала составляет около 1MA , что исключает нарушение электронной системы транспортного средства. Он может быть подключен к установке транспортного средства со светодиодами волокна и . Модуль является наиболее экономичным решением, предназначенным для установки 13-проводных установок .

установить Содержание:

Штаб -квартира модуля

Степень для подключения входов модуля

Инструкции по диаграмме и сборке

В этом наборе нет крюкового гнезда или выходных кабелей от модуля до розетки и питания! Перечисленные кабели должны быть сделаны самостоятельно. На других наших аукционах вы также найдете:

• Готовые наборы модулей крюка в различных вариантах
• Наборы 7/13 Pin Cockets,
• То же гнездо 7/13 PIN -код,
• 7/13 ПИНА
• Сила 13/7 PIN.

диаграмма установки (в приложении ниже полных инструкций с описанием цветов провода и т. Д.):
