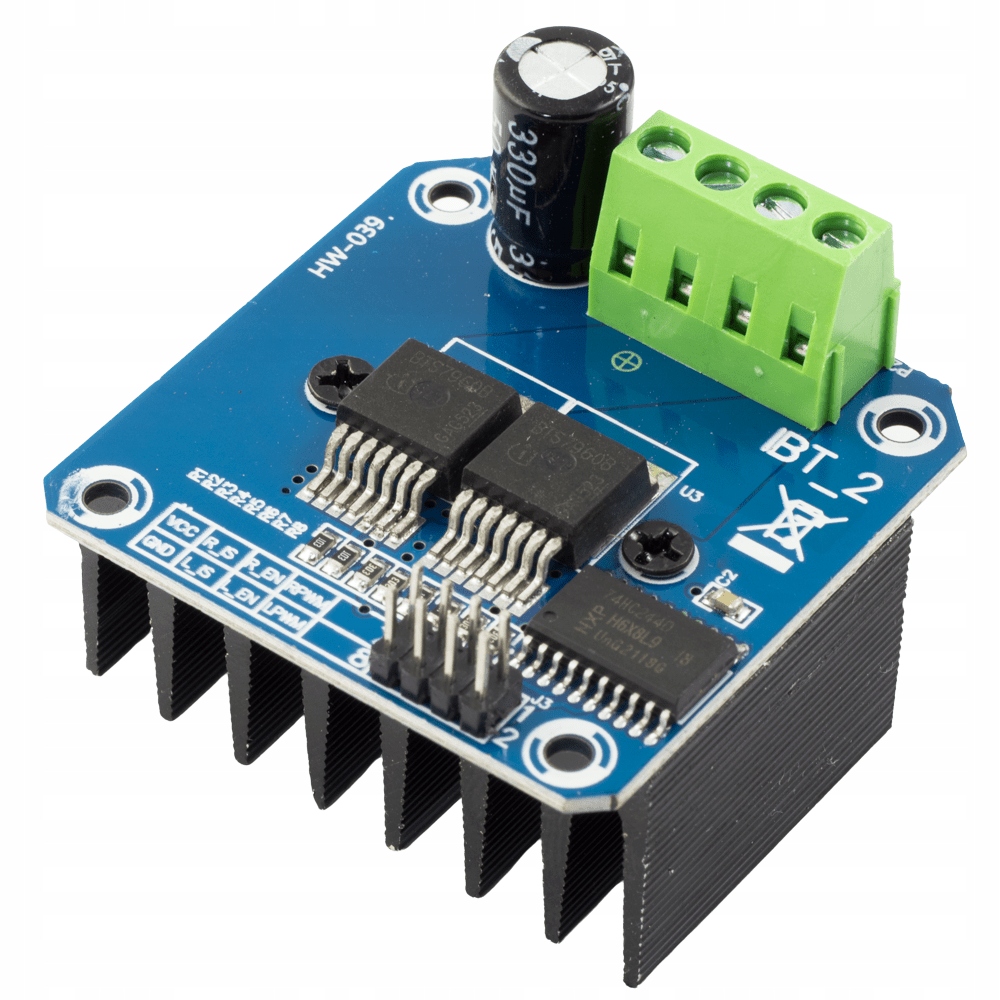

H-мост для управления двигателями постоянного тока BTS7960B 43А

⭐️ КОНТРОЛЛЕР ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА

Модуль H-моста в системе BTS7960B представляет собой простой в использовании контроллер, который позволяет управлять направлением и скоростью вращения двигателя постоянного тока.

☝️ Подходит для мощных двигателей. Максимальный выход по току — до 43А.

⭐️ СОВМЕСТИМОСТЬ С ARDUINO

Этот модуль совместим с Arduino и другими микроконтроллерами. Его можно использовать для создания прочного робота или транспортного средства. Он отлично будет работать везде, где требуется мощный двигатель.

⭐️ БЕЗОПАСНО И ЭФФЕКТИВНО

✔️ Буферная система 74HC244 – обеспечивает безопасность использования модуля совместно с микроконтроллером. Здесь он использовался как посредник между управлением от микроконтроллера и самими исполнительными системами BTS7960B.

✔️Эффективный радиатор –предназначен для продолжительной работы при высоких нагрузках. Твердый радиатор эффективно охлаждает системы исполнительных механизмов, что делает этот модуль пригодным для двигателей большой мощности.

✔️ Дополнительно модуль имеет безопасность:

• Теплозащита
• Защита от перегрузки
• Защита от короткого замыкания

⭐️ УНИВЕРСАЛЬНО И ТОЧНО

✔️ Универсальность – благодаря широкому диапазону рабочего напряжения. Модуль может питаться напряжением двигателяв очень широком диапазоне от 6В до 27В, с максимальным током 43А.

✔️ Точность – позволяет точно контролировать частоту вращения двигателя. Мост управляется сигналом ШИМ. Это гарантирует плавное управление путем заполнения сигнала.

⭐️ ОПИСАНИЕ ПОДКЛЮЧЕНИЯ

⚠️ Внимание! Все модули, представленные на рынке, имеют неправильно обозначенные контакты направления/ШИМ. Мы проверили это и установили правильное соединение:

• R_EN, L_EN – входы ШИМ-сигнала, управляющие скоростью вращения. Соединяем их между собой.
• RPWM, LPWN – отвечают за направление вращения двигателя. Мы используем их отдельно.

Для питания двигателя используются следующие разъемы:

• B+, B- – источник питания постоянного тока высокой мощности для двигателя.
• M+, M- – разъемы двигателя постоянного тока< /li>

Остальные контакты логической части модуля:

• VCC, GND – питание логики 3,3 В или 5 В
• R_IS, L_IS – предупреждающие сигналы о чрезмерном токе или перегреве< /li>

⭐️ ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА BTS7960B

• Мостовая микросхема: BTS7960B
• Напряжение двигателя: 6–27 В
• Напряжение логической части 3, 3–5 В.
• Максимальный ток двигателя: 43 А.
• Управление вращением:ШИМ
• Диапазон регулирования. обороты: 0–100 %
• установлен сплошной радиатор
