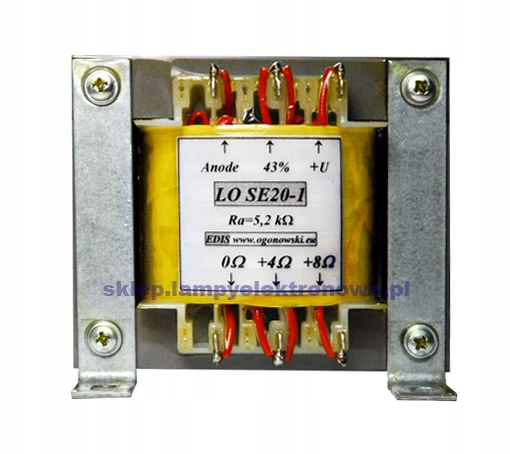

LO-SE20-1Трансформатор громкоговорителя Огоновского

Трансформатор громкоговорителя, предназначенный для работы с одной лампой, работающей в классе А, с сопротивлением нагрузки 4 или 8 Ом. Трансформатор из отожженных листов толщиной 0,3 мм. Используемые отожженные профили толщиной 0,3 мм обеспечивают лучшие параметры трансформатора, чем обычные профили толщиной 0,5 мм. Это приводит к улучшению звучания усилителей и делает музыку более естественной. Трансформатор имеет отличные параметры, обеспечивающие, среди прочего: широкий частотный диапазон с минимальными искажениями.

Трансформатор ЛО СЭ20-1 отличается добротным качеством изготовления, специальными креплениями, облегчающими монтаж, и очень хорошими эксплуатационными свойствами.

Трансформатор обладает ультра- линейный отвод (UL) на 43% первичной обмотки. Используется (опционально) для питания второй сетки (экрана, S2) в тетродах и пентодах. В триодах или лампах, работающих в триодном режиме, он должен оставаться неподключенным.

Параметры:

• Специально для конфигурации: SE - Одиночная лампа, работающая в класс А.
• Для использования с лампами (рекомендуемые типы):: EL84, 6П14П, 6П1П, PCL86, ECL86, 6В6, 6П6С и др.
• Тип ядра: EI78/28
• UL с ответвлением: 43%
• Мощность: 20 Вт
• Макс. ток: 100 мА
• Передача: 36:1 (4 Ом), 25,5:1 (8 Ом)
• Входное сопротивление: 5,2 кОм
• Сопротивление нагрузки: 4 и 8 Ом
• Пропускная способность — f мин :15 Гц/3 дБ; 25 Гц +/- 1 дБ
• Пропускная способность — f макс.: 55 000 Гц — 3 дБ; 35000 Гц +/- 1 дБ
• Индуктивность анода La (f=120Гц)::12 H
• Сопротивление обмотки Ra для постоянного тока :215 Ом
