Poynting PUCK-4 2X2 LTE (MIMO) 6 дБи GPS/ГЛОНАСС Широкополосная всенаправленная панельная антенна 21 дБи

Новая серия PUCK от Poynting предлагает антенны небольшого профиля для использования в IoT/M2M, интеллектуальных счетчиках, общественных интеллектуальных услугах коммунальные услуги, транспорт, морское судоходство и сельское хозяйство. PUCK-4 представляет собой антенную систему 3-в-1 в одном корпусе, оснащенную 2X2 MIMO LTE и GPS/ГЛОНАСС. Антенны Cellular MIMO 2X2 (для 2G/3G/4G) поддерживают диапазон от 698 до 3800 МГц, включая самые популярные международные диапазоны LTE. Третья антенна представляет собой высокопроизводительную активную систему GPS/ГЛОНАСС, работающую при температуре до -40°С. PUCK превосходит многих конкурентов благодаря вниманию к конструкции этой высокопроизводительной антенны. Диаграммы направленности всех излучающих элементов обеспечивают отличный баланс между всенаправленностью, разнообразием диаграмм направленности и хорошей излучательной способностью на желаемой высоте, что часто упускается из виду в антеннах столь небольших размеров. Несмотря на свой небольшой размер, эта антенна обеспечивает превосходные характеристики, особенно в более высоких диапазонах частот, где производительность имеет решающее значение для пропускной способности LTE и стабильности соединения. В этой антенне оба порта LTE подключены к маршрутизатору/устройству для обеспечения наилучшей производительности. Ознакомьтесь с другими модификациями серии PUCK, которые больше подходят для приложений SISO.

Характеристики продукта

- Высокопроизводительная многочастотная антенна 3-в-1

- Антенна 2G/3G/4G/LTE и 5G

- LTE (2X2 MIMO) и GPS/ГЛОНАСС

- Широкополосный диапазон частот, включая диапазон CBRS

- Антенна, независимая от наземной поверхности

- Прочная, вандалозащищенный и водонепроницаемый корпус антенны (класс IP 68).

 – Идеально подходит для транспорта, морского транспорта и приложений IoT/M2M.

 – Сверхудобные варианты монтажа для легкой установки.

Применение антенны

- Интеллектуальные инструменты: интеллектуальные измерения энергии, газа и воды

- Интеллектуальные здания: контроль кондиционирования воздуха, контроль доступа, безопасность, ирригация

- Промышленная автоматизация, робототехника и другие системы M2M

- Цифровые вывески

- Склады и логистические системы

- Транспорт (автобусы, коммунальные услуги и общественная безопасность)

- Связь, телеметрия и автоматизация горнодобывающих машин и оборудования (M2M и IoT)

- Сельскохозяйственная техника

- Морской флот: небольшие лодки, яхты вблизи побережья или воды внутренний

Диаграммы характеристик антенны

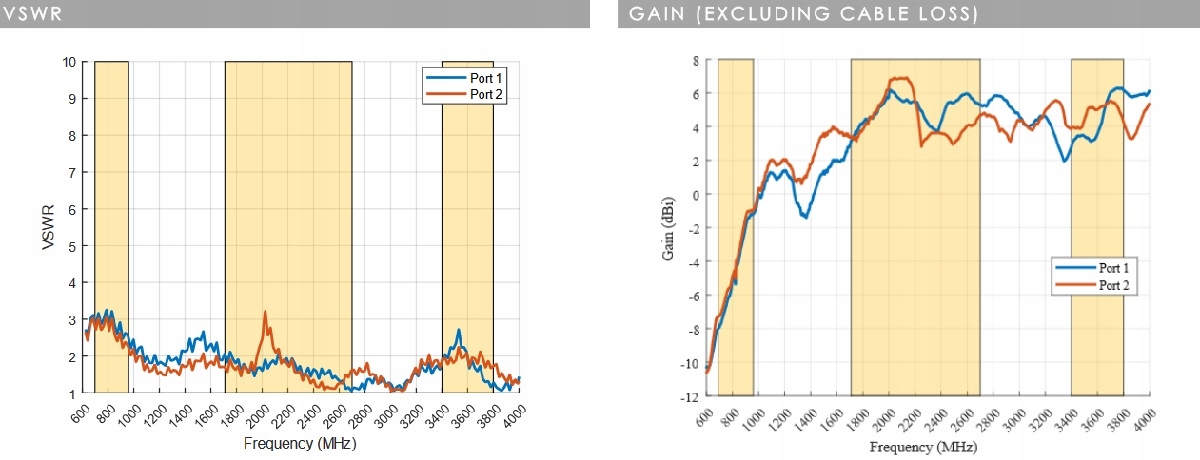

Скорость волны напряжения (КСВ)*

КСВ является мерой эффективности передачи радиочастотной мощности от источника питания через линию передачи к нагрузке.

W В идеальной системе передается 100% энергии, что соответствует КСВ 1:1. PUCK-4 обеспечивает превосходные характеристики во всех диапазонах с КСВ 2,5:1 или выше на 85% диапазонов.

Усиление в дБи

6дБи составляет пиковое усиление во всех диапазонах 698-3800 МГц

- Усиление на 698-960 МГц: -1 дБи

- Усиление на 1710-2700 МГц: 6 дБи

- Усиление на частоте 3400–3800 МГц: 6 дБи

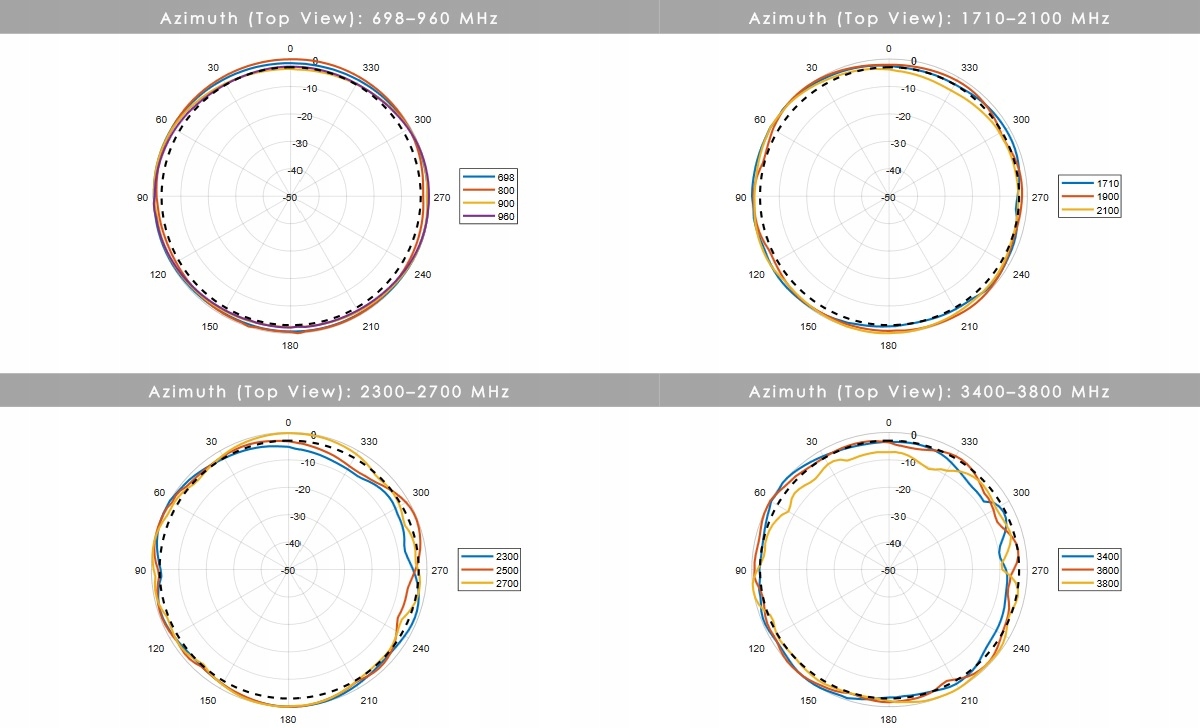

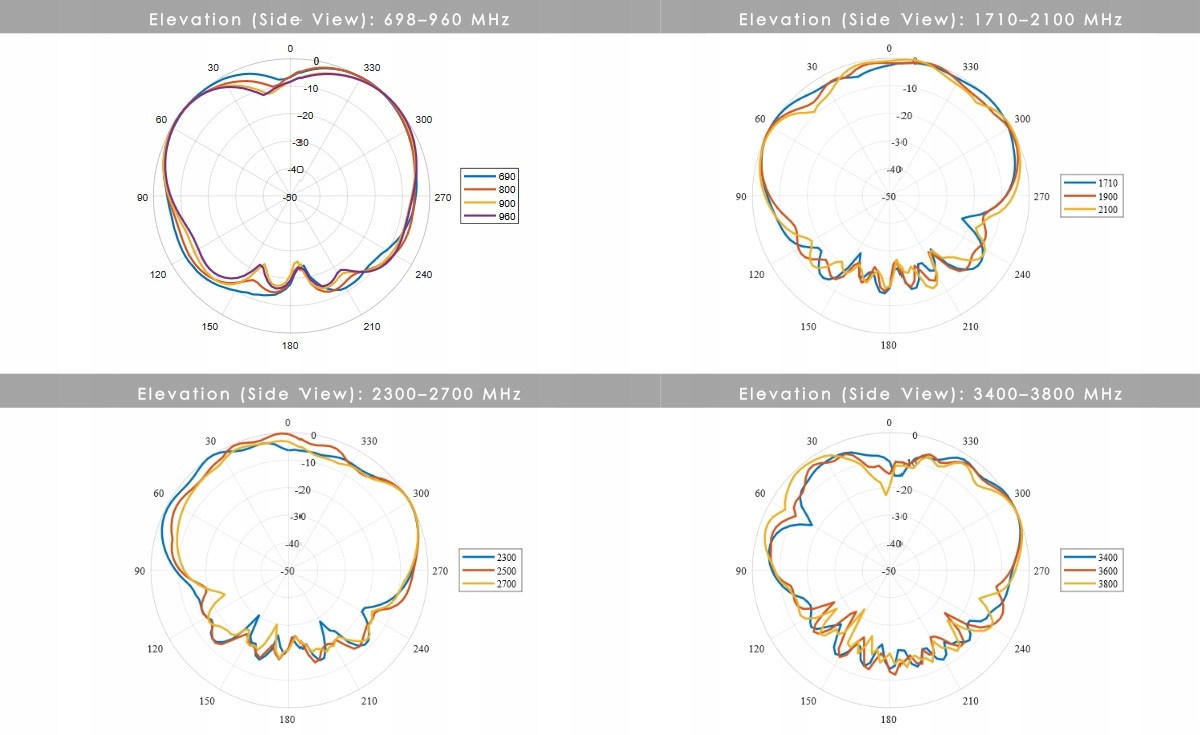

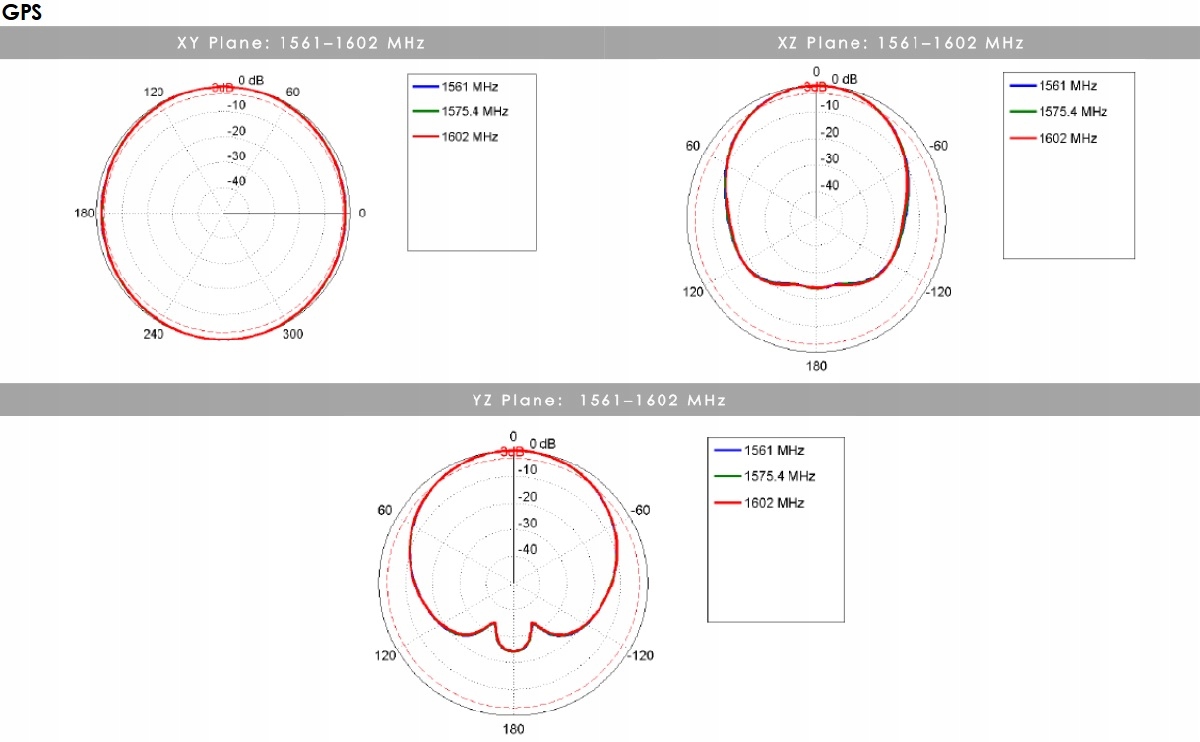

Диаграммы направленности

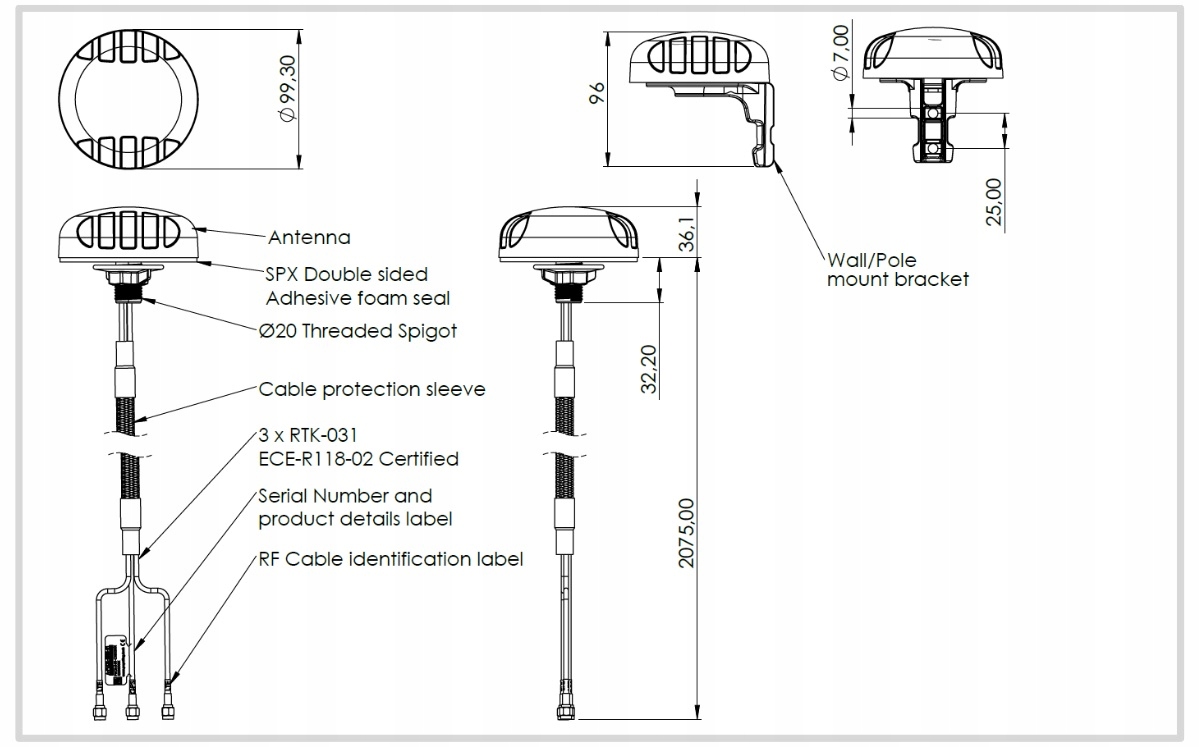

Несколько вариантов монтажа

Новая серия антенн PUCK от Poynting предлагает простую установку и предлагает несколько вариантов монтажа. В стандартную комплектацию входит:

- Шиповое крепление – в комплект входят две разные длины (40 мм и 80 мм).

- Монтаж на вертикальной стойке (внутренний и внешний монтаж для стоек меньшего и большего размера). )

- Монтаж на горизонтальной опоре (например, на морских рельсах)

- Магнитный монтаж

- Поверхностный монтаж (двусторонняя лента)

- Настенный монтаж

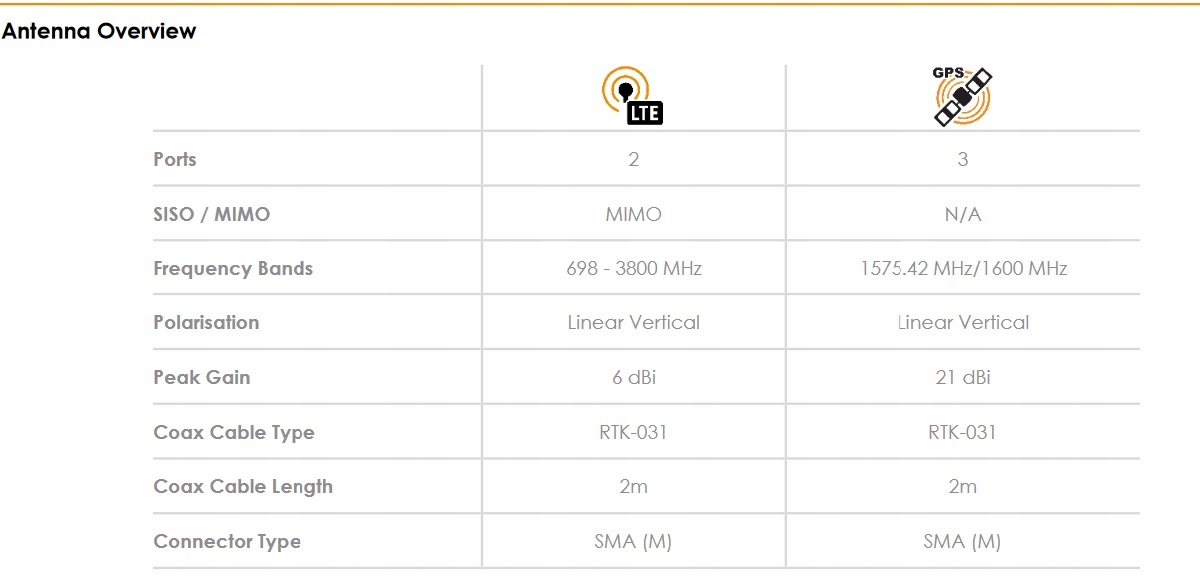

Наиболее важные технические характеристики:

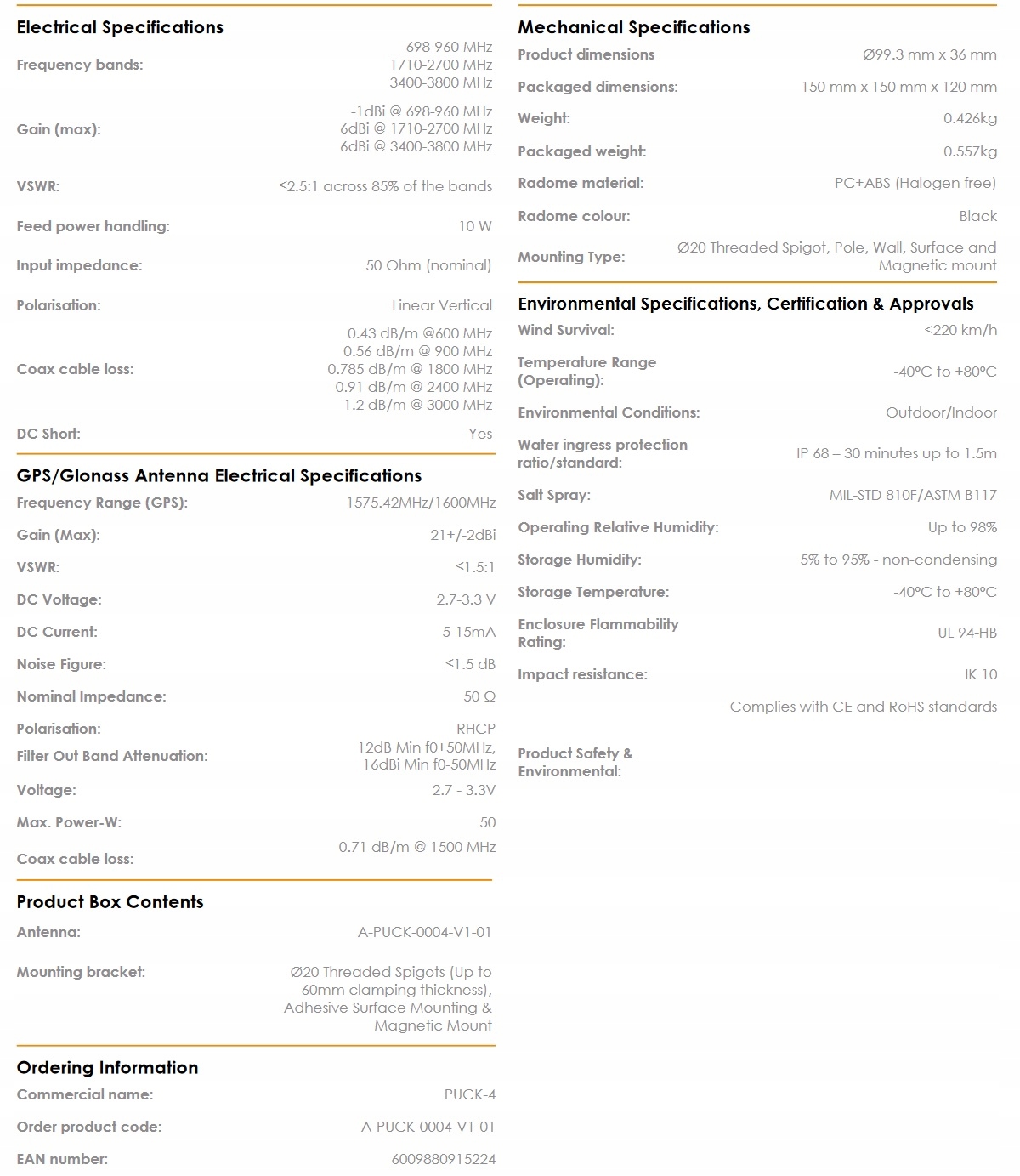

Технические характеристики
