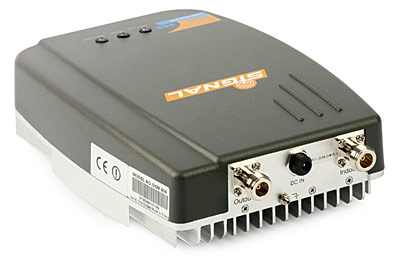

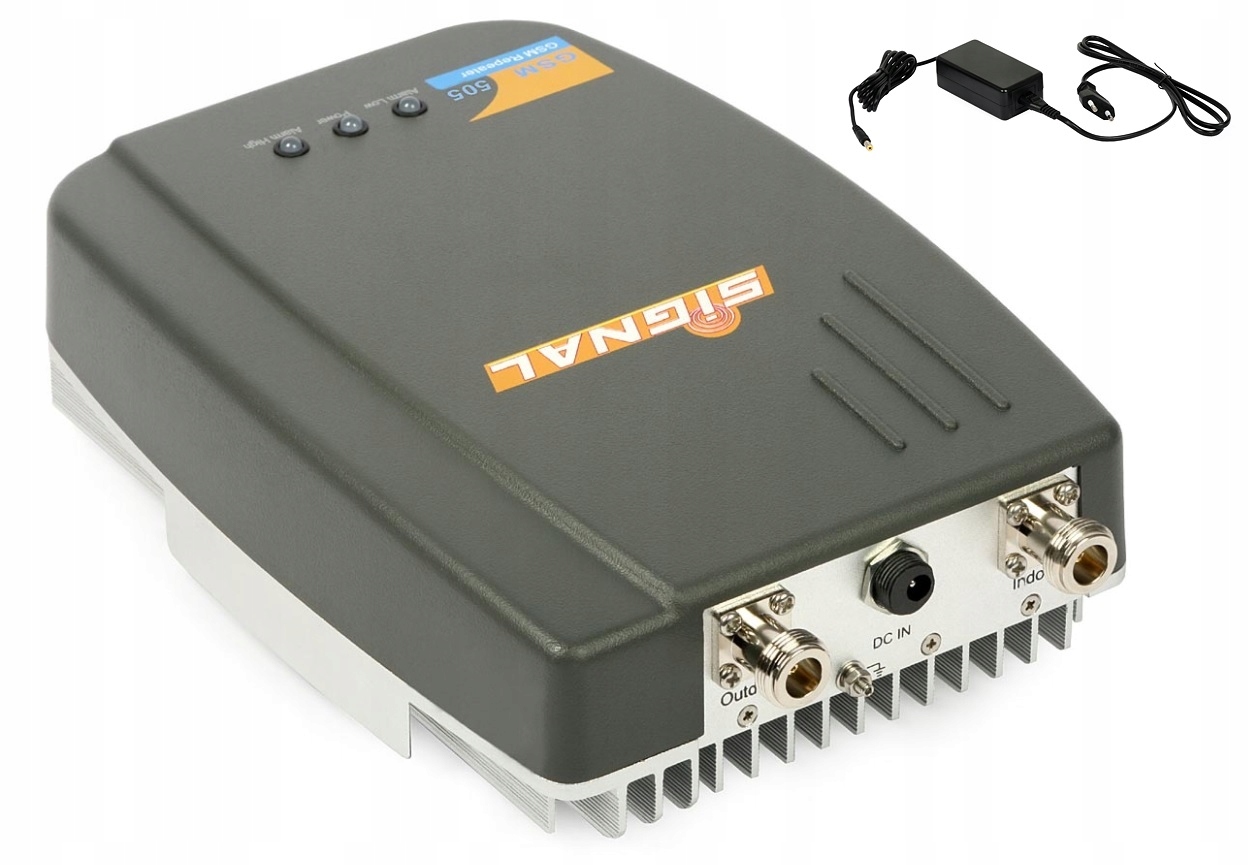

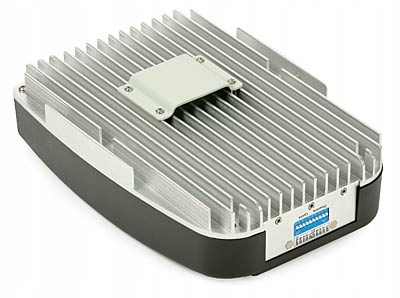

Усилитель СИГНАЛ GSM-505 (повторитель)

+Блок питания 9В 3А 2,1/5,5 мм

Ретранслятор сигнала GSM-505 применяется для усиления сигнала GSM и подачи его в помещении. Устройство идеально подходит для мест, где сигнал GSM настолько слаб, что звонки через мобильный телефон невозможны. Примером может быть место, расположенное вдали от передатчика или здание с толстыми стенами, подвалами (кафе) или современными окнами, стекла которых покрыты металлическими составами.

Усилитель (ретранслятор) SIGNAL GSM-505 — это потребительское устройство, усиливающее весь диапазон GSM + EGSM, соответствующее требованиям директивы RED 2014/53/EU и стандарта ETSI 303 609. Устройство имеет. декларация CE.

В комплект входит блок питания для усилителя

Отличительные особенности:

• Устройство предназначено для телефонов стандарта GSM (GSM+EGSM), работает в диапазоне 880-960МГц< диапазон /b>,
• Устройство соответствует стандарту ETSI 303 609, необходимому для устройств этого типа,
• AGC (ALC) Автоматическая регулировка усиления,
• MGC- Ручная регулировка усиления,
• Усиление сигнала, соответствующее заявленному диапазону,
• Зона покрытия внутри здания до 500 м2,
• Простой монтаж (Plug and Play),
• В комплект не входит внешняя антенна, включается.

Важные функции:

Новый диапазон. > Ретранслятор GSM усиливает диапазон GSM, а для увеличения числа операторов введен новый диапазон EGSM. Полоса, которую усиливает устройство, составляет 880-915, 925-960 МГц.

Функция ALC. Автоматическая регулировка усиления позволяет регулировать усиление в пределах 20 дБм. Т.е. если сигнал на входе устройства слишком сильный, соответствующий механизм «подавит» сигнал.

Регулируемое входное затухание: Функция позволяет вручную ослаблять сигнал при вход с целью доведения уровня сигнала до допустимого значения через усилитель.

Установка повторителя сигнала GSM-505:

• выбираем место вне здания, где принимаем сигнал GSM (диапазон 900 МГц),
• помещаем внешнюю антенну АТК-10 в сторону передатчика GSM
• выбираем место для установки усилителя внутри здания так, чтобы внутренние антенны были установлены относительно централизованно в зоне покрытия,
• проверьте соответствие расстояния от места установки внешней антенны до места установки длина первой внутренней антенны превышает 10 м.
• устанавливайте репитер GSM-505 вдали от источников тепла, обеспечив достаточное охлаждение устройства.
• проверьте правильность подключения кабеля к антенна и усилитель (гнезда внешней и внутренней антенны промаркированы соответствующим образом)
• подключите источник питания к розетке переменного тока 230 В
< /ul>

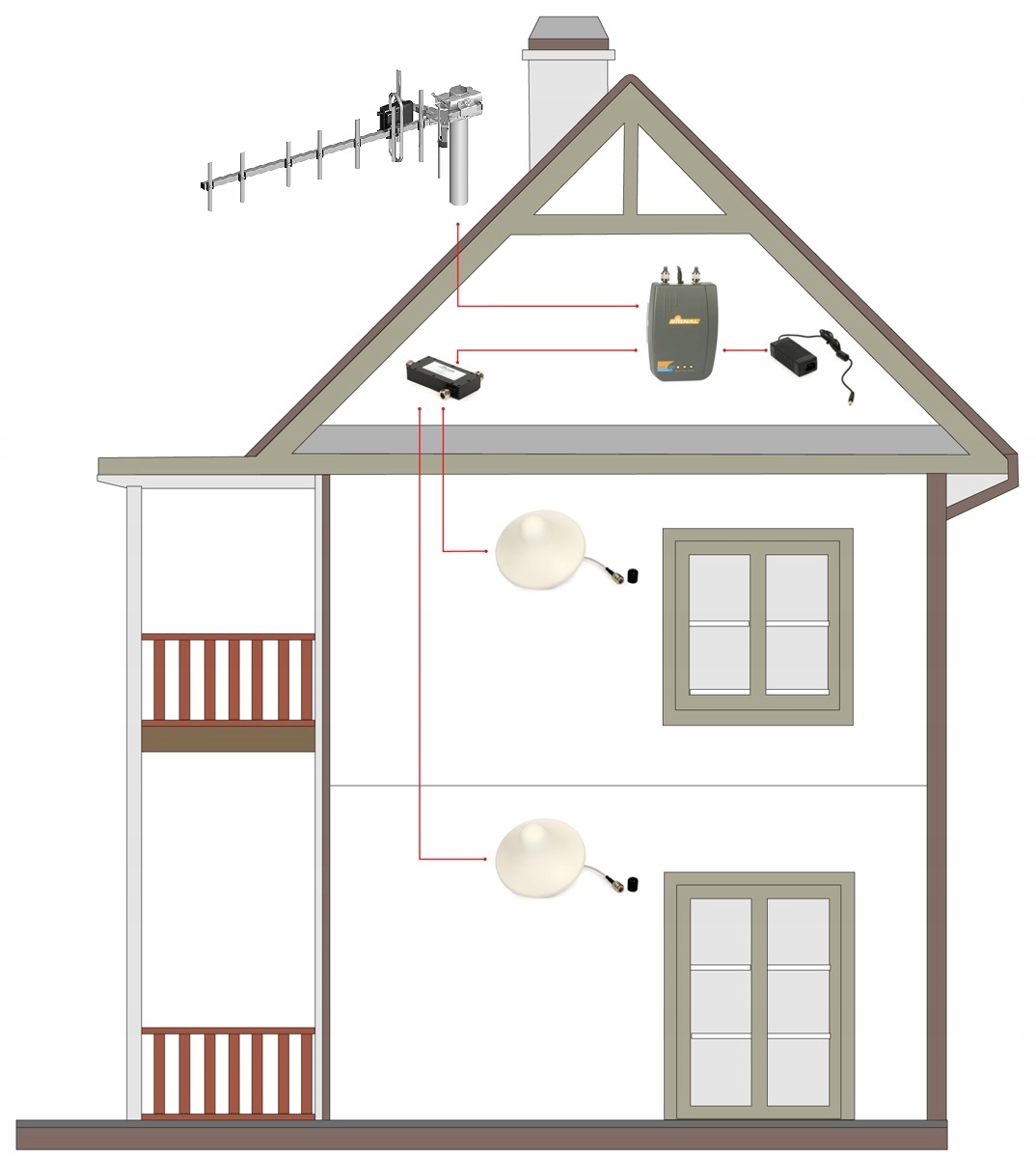

Схема правильной установки GSM ретранслятора в частном доме.

Усилители компании SIGNAL — это семейство устройств, позволяющих усиливать сигналы мобильных телефонов в зданиях. Эти устройства характеризуются высоким качеством изготовления и очень хорошей эксплуатационной стабильностью.

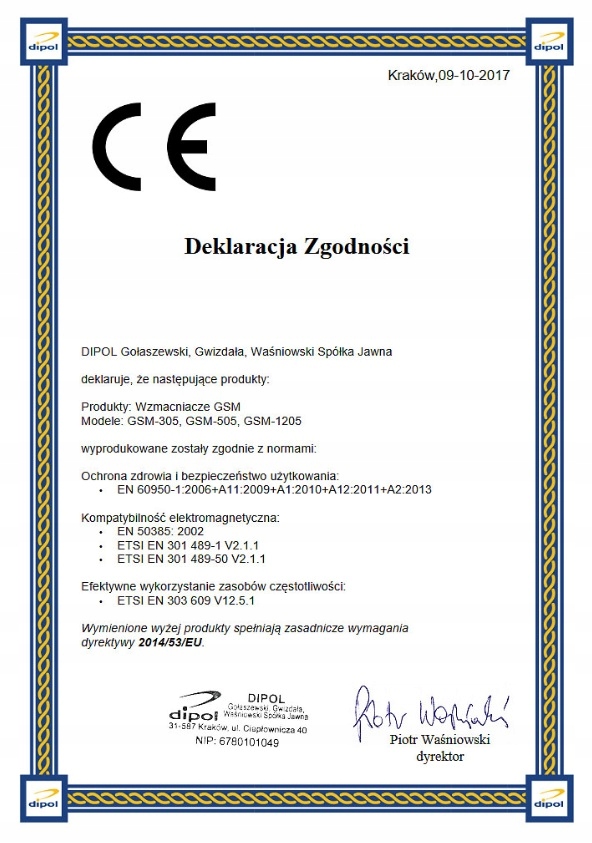

Усилители СИГНАЛА — это устройства, отвечающие всем требованиям относительно законности их установки. Все устройства имеют сертификат CE, а также все стандарты, которым должен соответствовать данный усилитель.

Самостоятельная сборка и использование усилителей GSM/UMTS/LTE, также известных как ретрансляторы, неуполномоченными лицами запрещены законом. Право устанавливать устройства такого типа имеют только операторы мобильной связи.

Несоблюдение вышеизложенного может рассматриваться как деяние, влекущее за собой штраф, а в случае упорного поведения – ограничение или тюремное заключение на до 2 лет.

p>

Технические данные (Репитер СИГНАЛ GSM-505):

• Рабочий диапазон [МГц]: 880-915, 925-960, GSM+EGSM
• Выходная мощность [ дБм]: 15
• Усиление [дБ]: 65/65
• Максимальная задержка [мкс]: 0,5
• Ослабление ручного ввода [дБ]: 0–31 (шаг за 1)
• Автоматическая регулировка усиления [дБ]: до 20
• Зона покрытия [м2]: до 500
• Сопротивление [Ом]: 50
• Источник питания: 9 В постоянного тока, 3 А, 2,1/5,5 мм.
• Сертификаты: CE (ETSI 303 609), RoHS.
• Размеры [мм]: 218x155x65< /li>
• Антенные разъемы (антеннные внешние/внутренние): N-f/N-f

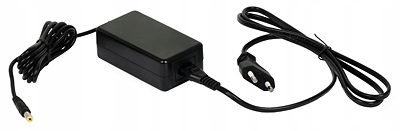

Технические данные (источник питания):

• Вход: 100 ...230 В переменного тока, 50...60 Гц, 6 ВА
• Выход: +9 В, 3000 мА постоянного тока
• Кабель: 1 м, вилка 2,1/5,5 мм
• Вес: 0,2 кг
