Комплект инфильтрационных туннелей GRAF 300л с закрывающими пластинами и геотекстилем

ТУННЕЛЬ из полипропилена, размеры 116х80х51см

Туннели — альтернативное решение традиционному дренажу на камне. Фильтрующие элементы укладываются непосредственно в траншею и обматываются геотекстилем. Туннель весом всего 11 кг имеет объем хранения в три раза больше, чем традиционный гравийный фильтр (около 800 кг гравия). Это приводит к сокращению дренажной системы.

Вместимость одного туннеля составляет 300 литров

Особая конструкция тоннеля обеспечивает высокую прочность. Тоннель выдерживает длительную нагрузку 3,5т/м2, а также временную нагрузку 7,5т/м2, что делает его универсальным, когда речь идет о месте его фундамента в грунте.

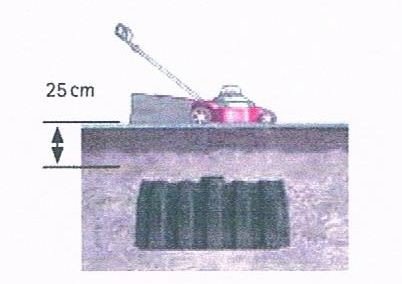

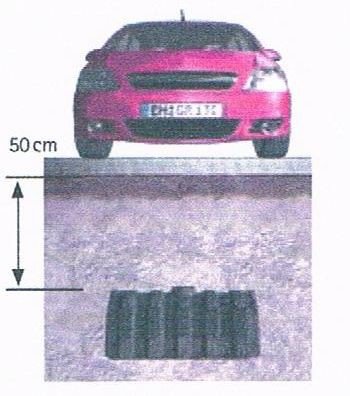

Тоннели следует располагать на глубине от 25 см до 2 м (за очистными сооружениями до 0,5 м). Для движения легковых автомобилей минимальная толщина покрытия слоем грунта составляет 50 см.

Дренажная система с использованием тоннелей может располагаться и в насыпи/насыпи в случае высокого уровня грунтовых вод. Разумеется, в таком случае перед инфильтрационной системой следует установить дополнительную насосную станцию.

Туннели соединяются друг с другом с помощью специальных защелок, которыми оснащен каждый туннель.

Последовательность тоннелей закрывается двумя заглушками > - с передней и задней частью.

Каждая нить в туннельной системе должна быть закрыта с обеих сторон панелью, т.е. каждая нить должна быть снабжена комплектом из двух панелей (заглушек).

В комплект входят:

- Инфильтрационный тоннель Graf 300л – 1 шт.

- Закрывающая пластина (заглушка) – 2 шт.

- Широкий геотекстиль . 1,5 м и 1,5 м в длину

ВКЛЮЧЕНА ПОЛНАЯ ДОКУМЕНТАЦИЯ (руководство по сборке и DWU)
