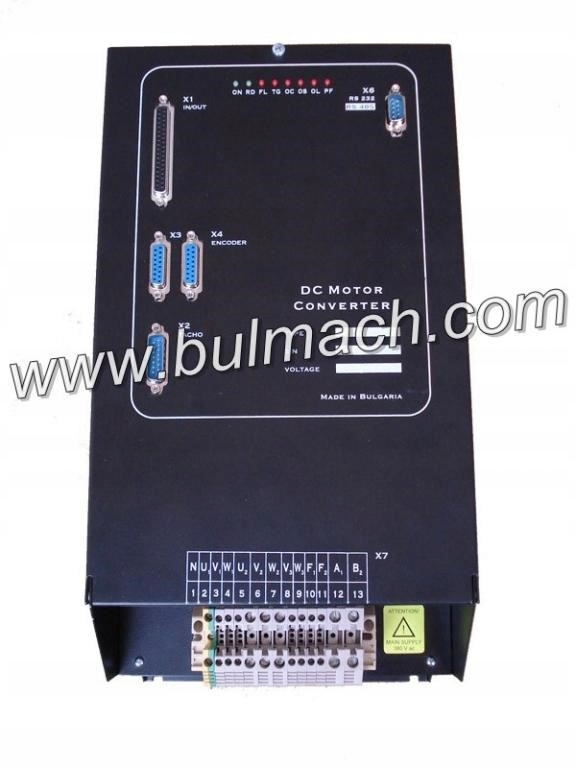

Главный привод

Приводы серии 4ХХХ — это новое поколение интеллектуальных тиристорных приводов, разработанных на основе новейших технологий (DSP/ CPLD) и обеспечивают двигатель управления скоростью с четырьмя квадратами. Все режимы работы привода задаются с помощью соответствующих параметров.

Приводы серии 4ХХХ абсолютно универсальны и могут использоваться в любых машинах с очень высокими требованиями к системе электропривода, и при этом имеют встроенные различные функции и интерфейс, специфичный для главного привода металлообрабатывающих станков с ЧПУ. Они имеют обширный интерфейс, предоставляющий широкий спектр возможностей для удовлетворения потребностей пользователя.

Основные данные:

• Ориентация и позиционирование шпинделя.
• Взаимодействие с двигателями для привода шпинделя и оси с независимым возбуждением.
• Взаимодействие с компьютером или выделенным терминалом
• Диагностика мотор-привод-преобразователь
• Цифровое или аналоговое управление в двух вариантах: +/- 10В или +10В и ВПЕРЕД, НАЗАД , команды СТОП
• Цифро-аналоговый преобразователь
• Взаимодействие с маховиком
• Тахогенератор или вращательно-импульсный преобразователь

ТЕХНИЧЕСКИЕ ДАННЫЕ

Максимальный ток якоря:

• 120 А

Напряжение питания:

• 3 x 400 + 10/-15 % В

Частота:

• 45 ÷ 65 Гц

Максимальное напряжение на якоре:

• 440 А

Максимальный ток возбуждения двигателя:

• 4 А / 6 А / 12 А

Ограничение тока статора:

• Программируемое

Максимальное напряжение возбуждения:

• 320 В постоянного тока при UF = 380 В переменного тока.

Сигнал обратной связи по скорости:

• Тахогенератор или импульсный -роторный преобразователь

Сигнал скорости:

• Аналоговый/параллельный код/последовательный интерфейс

Сигнал положения:

• Параллельный код/последовательный интерфейс

Диапазон регулировки скорости:

• 1:1000

Ориентированная остановка:

• Вставлена
  • li>

  Максимальное напряжение тахогенератора:

  • ± 193 при NMAX

  Аналоговый вход :

  • ± 10 В / 0 ÷ 10 В / 0 ÷ -10 В, 10КОМ / ÷ 10 ВПЕРЕД, НАЗАД, СТОП

  Аналоговые выходы:

  • 2 выхода, ± 10 В, 2 мА

  Цифровые входы:

  • 18 входов, ± 24 В, 10 мА

  Цифровых выходов:

  • 5 выходы, релейного типа, 100 В переменного тока / 0, 3 А, 24 В постоянного тока / 0,3 А

  Последовательные интерфейсы:

  • RS 232 C до 9600 бит/с, RS 485 до 115 200 бит/с

  Режим работы:

  • Длительный S1

  Дополнительная информация:

  • Напряжение питания подается через трансформатор на регулятор.
  • Стандартный цифровой вход имеет только 2 активированных входа. Остальные 8 входов могут быть активированы по специальному заказу;
  • Последовательный интерфейс RS 485 может быть установлен по специальному заказу
