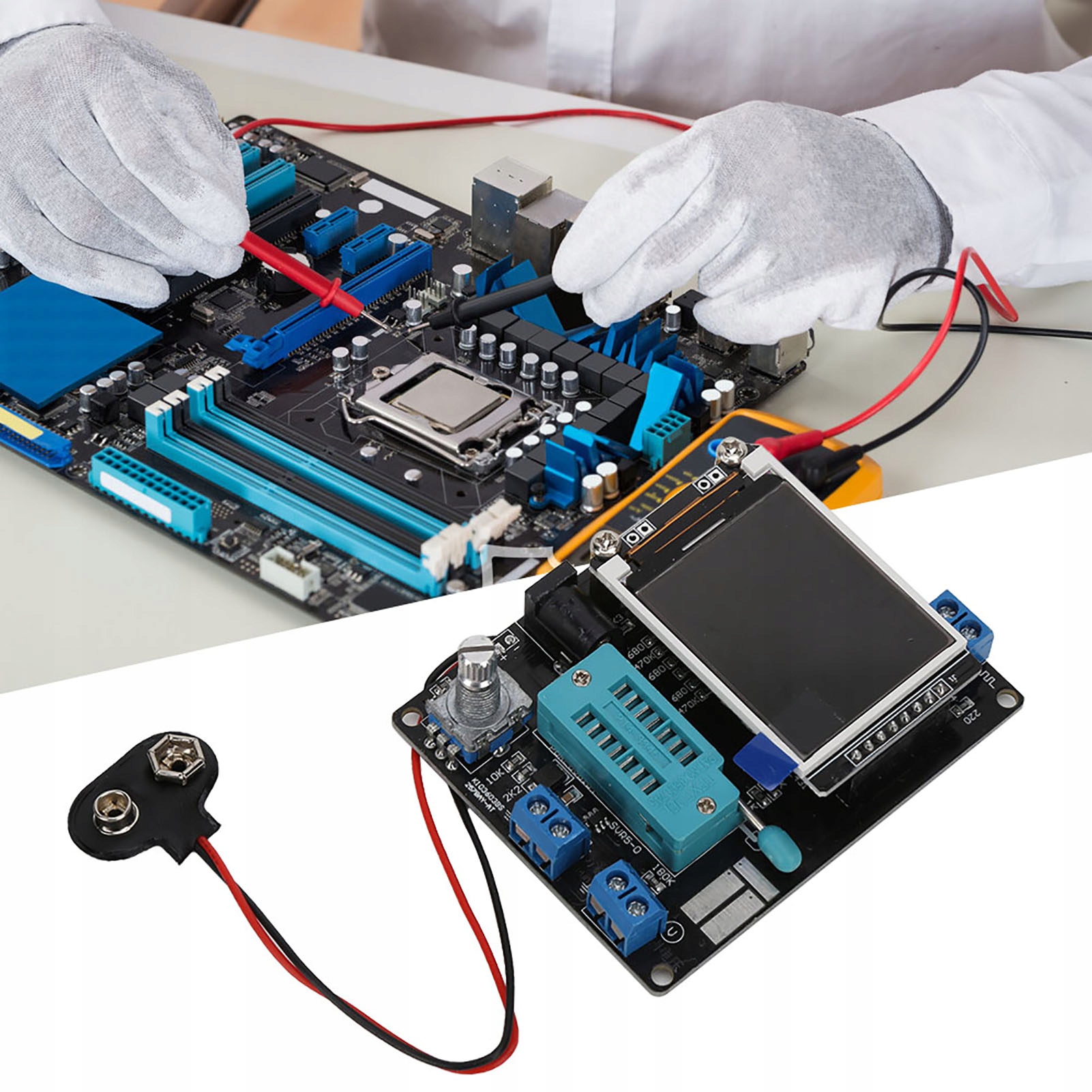

GM328 Готовий тестер маленьких екранів

Функция:

1. Применение однокристального микрокомпьютера ATMEAG328P DIP-28 с блоком IC.

2. В дисплее используется цветной дисплей с разрешением 160x128 пикселей, полноэкранное разрешение 8x20 символов, глубина цвета 16 бит, элементы отображения графических символов.

3. Поворотный кодирующий переключатель, измерение одной кнопкой, автоматическое отключение.

4. Питание от ламинированной батареи 9 В (не входит в комплект), вы также можете использовать адаптер питания, весь ток около 30 мА, ток около 20 нА в выключенном состоянии.

5. Автоматическое обнаружение NPN и PNP транзисторов, полевых транзисторов, диодов, двойных диодов, тиристоров, кремниевых выпрямителей, автоматическая идентификация выводов вышеуказанного транзистора.

6. Изучите коэффициент усиления тока с общим эмиттером триодов NPN и PNP, пороговое напряжение база-эмиттер, ток утечки коллектор-эмиттер при выключении.

7. Идентификация транзисторов Дарлингтона на основе порогового напряжения триода база-эмиттер и сильноточного коэффициента усиления.

8. Обнаружение силового триода и встроенных защитных диодов FET.

9. Исследуйте напряжение включения затвор-исток полевого транзистора, сопротивление включения сток-исток, емкость затвор-исток.

10. Он может измерять до двух резисторов одновременно, поэтому можно также измерять регулируемые резисторы длиной три фута. Если регулируемый резистор установлен на конечное значение, можно измерить только одно значение сопротивления.

11. Сопротивление измеряется с максимальным разрешением 0,01 Ом. Может измерять сопротивление до 50 МОм.

12. Диапазон измерения конденсаторов от 25 пФ до 100 мФ с разрешением 1 пФ.

13. Для конденсаторов емкостью более 90 нФ одновременно измеряется эквивалентное последовательное сопротивление (ESR). Разрешение эквивалентного последовательного сопротивления – до 0,01 Ом.

14. Для конденсаторов емкостью более 5000 пФ также отображается скорость падения напряжения после зарядки. Это значение может отражать добротность (значение добротности) конденсатора.

15. Измеряйте до двух диодов одновременно, показывая их положительное и отрицательное напряжение включения.

16. Светодиод также отображается как графический символ диода, который имеет гораздо более высокое напряжение включения, чем обычный диод.

17. Диод стабилизации напряжения с напряжением обратного пробоя ниже 4,5 В также может быть обнаружен и отображен в виде символа двойного диода. Положительный и отрицательный полюса имеют символ диода с напряжением включения примерно 700 мВ, а напряжение включения, соответствующее второму символу диода, является регулируемым значением. Поэтому не измеряйте одновременно обычный диод и диод, стабилизирующий напряжение.

18. При тестировании одиночного диода одновременно проверяется емкость обратного перехода PN перехода. Вы также можете проверить емкость PN-перехода транзистора. На этом этапе вы можете разместить только базу и эмиттер транзистора или базу и коллектор одновременно.

19. Вы также можете проверить конденсаторы емкостью менее 25 пФ. Для этого теста вам необходимо сначала подготовить конденсатор емкостью 30 пФ, сначала протестировать конденсатор емкостью 30 пФ, затем измерить параллельно с ним испытуемый конденсатор и вычесть из результата измеренное значение конденсатора емкостью 30 пФ.

21. Процесс тестирования занимает около 2 секунд, при этом конденсаторы и катушки большой емкости занимают больше времени.

22. Дополнительные функции включают измерение частоты, измерение напряжения, генератор прямоугольных импульсов, генератор ШИМ, декодирование ИК-пульта дистанционного управления, код ИК-пульта дистанционного управления, проверку датчика температуры.

Спецификация:

• Состояние: 100% новый
• Тип изделия: тестер транзисторов GM328
• Материал: пластик
• >Черный цвет

Список упаковки:

• 1 тестер транзисторов
• 4 винта
• 4 медных длинных гайки
