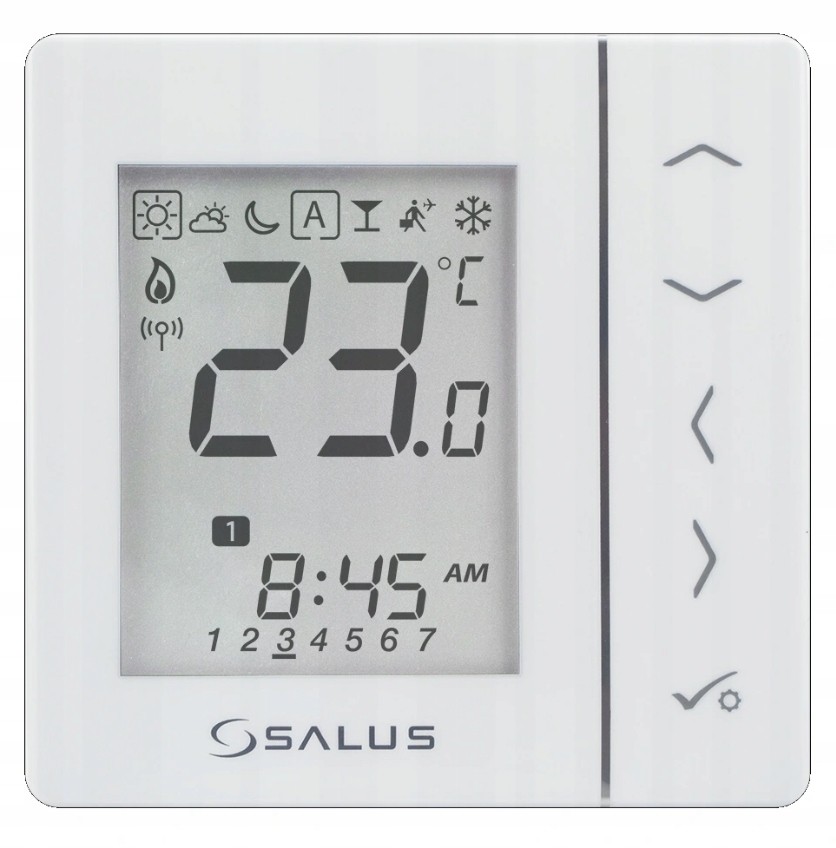

ПРОГРАММИРУЕМЫЙ ЭЛЕКТРОННЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ VS30W

.

БЕЛЫЙ, СКРЫТЫЙ МОНТАЖ, 230 В

VS30W

Скрытый терморегулятор, предназначенный для управления поверхностным обогревом/охлаждением, характеризующийся высокой тепловой инерцией.

Подключается к проводной панели управления. Имеет функцию создания собственных расписаний.

Умеет управлять суточными регуляторами - через полоску управления посылает на них сигнал НСБ (ночное снижение температуры) и переключает их. до экономической температуры. Тогда график общий для всех регуляторов (по недельному регулятору), а температуры задаются индивидуально на каждом регуляторе.

Алгоритм ШИМ

Широтно-импульсная модуляция (ШИМ) — более стабильный алгоритм управления, чем простейший двухпозиционный гистерезис, который не гарантирует точность работы.

ШИМ – это тоже двухпозиционный механизм включения/выключения, но у него есть дополнительный параметр, от которого зависит его работа – время нагрева. Время работы отопительного устройства определяется разницей между заданной температурой и текущей температурой. Контроллер на основе математической формулы рассчитывает, на какое время необходимо включить отопление для поддержания заданной температуры. Эта операция определяется таблицей формул, установленной на этапе проектирования.

Алгоритм ШИМ, благодаря времени нагрева в качестве дополнительного параметра, часто выбирают для управления теплым полом, который характеризуется малой поверхностью нагрева. температуры и высокой тепловой инерции.

Контроллер может взаимодействовать с другими контроллерами, работающими на основе алгоритма ШИМ (VS35, HTR, HTRP, HTRS, BTRP, BTR, RT10).

Функция NSB

Функция NSB (Night Set Back) позволяет автоматически снижать заданную температуру на суточных регуляторах VS35 через программируемый регулятор VS30, подключенный к центральной полосе ( или другие внешние часы). Температура меняется между комфортной и экономичной.

Особенности продукта:

• имеет ШИМ-алгоритм управления
• защита от слишком высокой или слишком низкой температуры с помощью дополнительного напольного датчика FS300
• клапана предварительная настройка защиты термостата (VP)
• имеет вход для дополнительного датчика температуры
• имеет режим защиты от замерзания
• работает с НЗ или НО исполнительными механизмами
• установка в коробку диаметром 60 мм

Технические данные:

• Питание: 230 В переменного тока, 50 Гц
• Макс. нагрузка: 3 А
• Выходной сигнал: 230 В переменного тока, 50 Гц< /li>
• li>
• Диапазон регулирования температуры: 5–35°C
• Точность индикации температуры: 0,5°C
• Алгоритм управления: ШИМ или гистерезис ±0,25° C или ±0,5° C.
• Связь: проводная.

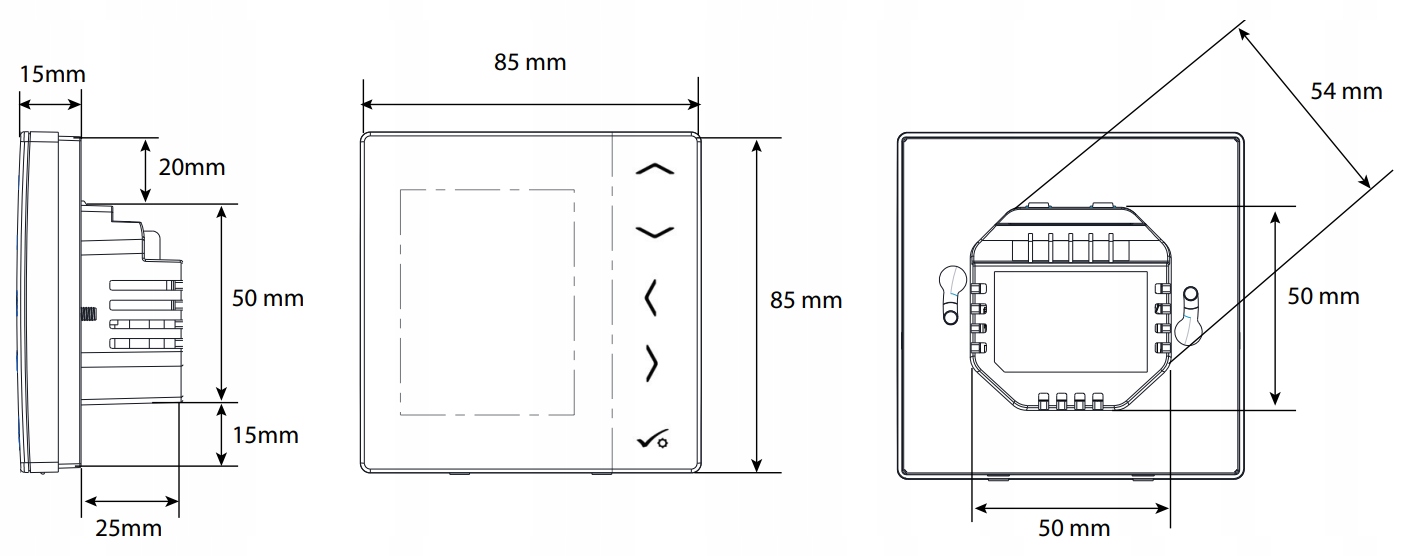

• Размеры [мм]: 86 x 86 x 42.
