Готовый гидравлический опрокидывающий комплект с насосным агрегатом и гидроцилиндром с ходом 520 мм

КОД SKRAW-MET: [7246]

Комплект идеально подходит для самосвальные кузова в легковых автомобилях, грузовых фургонах и грузовых автомобилях, но может использоваться и в двухколесных садовых прицепах, двухколесных автомобильных прицепах и других конструкциях длиной до 2 м.

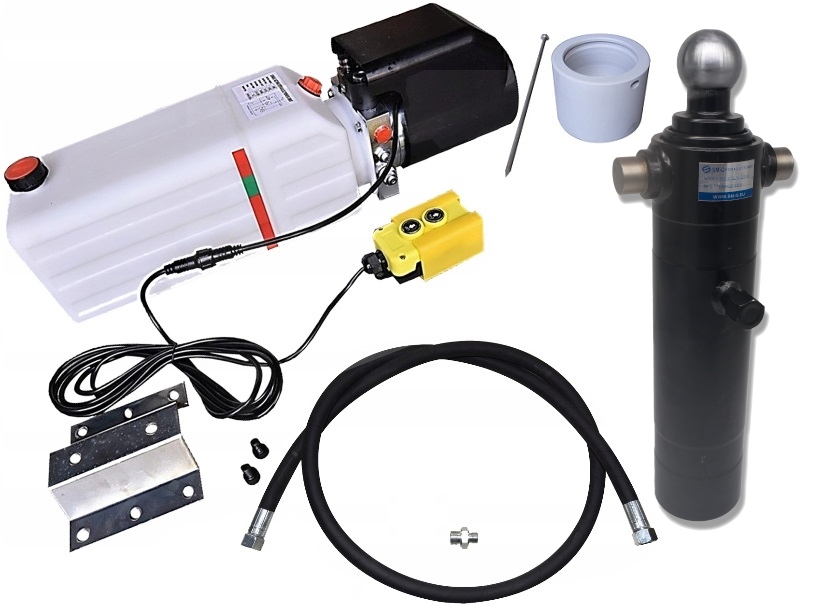

В комплект входит:

В комплект входит:

h2>

• гидравлический блок, насос с приводом 24В 2,0 кВт, Бак 11л, пульт. [2833]
• гидроцилиндр с ходом 520 мм, 2-х ступенчатое выдвижение. [2623]
• Розетка [0179] i Security (гвоздь) [0186]
• гидравлический шланг, сечение шланга адаптировано к правильной работе агрегата. [2373]
• кабельный ниппель G3/8" - M22" [1409]

Полный комплект, готовый к работе.

Элементы, используемые в комплекте, гарантируют длительную и надежную работу гидроагрегата.

Гидроцилиндр ЦИЛИНДР ПРИЦЕПНЫЙ ПОРШЕНЬ Д-35

Производитель: СМ-Г (SKRAW-MET GROUP)

Гидроцилиндр одностороннего действия.

Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.

Основное применение данного цилиндра – прицеп Д-35 , где два таких привода обеспечивают возможность опрокидывания в сторону.

Также применяется при реконструкции и производстве прицепов с аналогичными характеристиками (например, Д-47).

Он может использоваться в сельском и плодоводстве, лесном хозяйстве и строительстве.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от 40 до 45 градусов

В зависимости от типа перевозимого груза вы можете выбрать этот вариант. расположитесь под углом – может оказаться полезной таблица ниже:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2S )

a° — угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

T — Сила нажатия

БАР — Давление

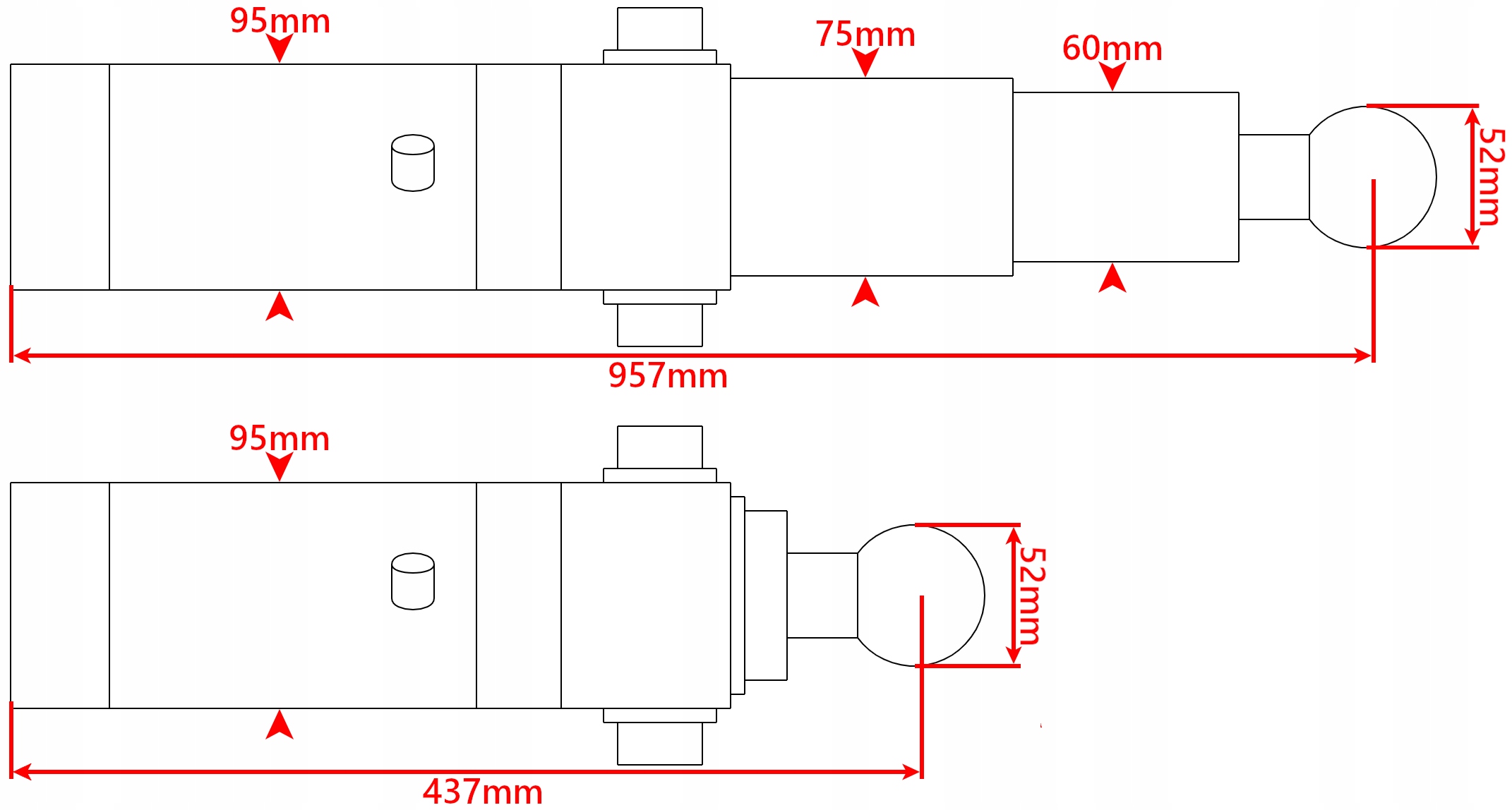

Технические характеристики:

• Количество ступеней: две
• Длина сложенного привода 437 мм,
• Ход поршня 520 мм,
• Общая длина цилиндра после раскладывания 957 мм,
• Диаметр первого штока поршня 60 мм,
• Диаметр второго штока поршня 75 мм,
• Наружный диаметр привод 95 мм,
• Гидравлическое соединение M22*1,5

Макс. шток поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 2 л

Допустимая температура окружающей среды от -40℃ до +60℃

Допустимая температура масла от -15℃ до +80℃

Тип сальника: резьбовой ввинчивающийся в трубу

b>

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на минеральной основе

Гнездо FI 52 мм для гидропривода

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Может использоваться в сельское хозяйство и плодоводство, лесное хозяйство, строительство и широко понимаемая промышленность.

Технические характеристики:

• Шариковое гнездо диаметром 52 мм
• В розетке имеется 1 отверстие для защиты (гвоздя)

Гидравлический агрегат 24В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под Под воздействием давления привод выдвигается и втягивается с помощью сил гравитации и поднятого веса.

Установка укомплектована и готова к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузовых коробок в прицепах, самосвалах, гидропаках, породах, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственные и промышленные машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 24 В< /li >
• Объем масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ С 2 КНОПКАМИ

Надежная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, используемый в основном в гидравлических агрегатах с питанием от 12В / 24В.

Оснащен монтажным карманом, который при необходимости можно прикрепить с помощью двух отверстий диаметром 5 мм.

На обратной стороне пульта также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, пульт управление содержит кабель длиной ок. 4,4 м с навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочного материала. , качественные материалы.

К каждому агрегату прикреплена рабочая схема гидравлической системы.

В комплект входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

В комплект поставки также входит пластиковая крышка двигателя и монтажный комплект.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулирование скорости спуска
• b>
• C - регулирование давления масла

Внимание! Фотографии носят иллюстративный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!
