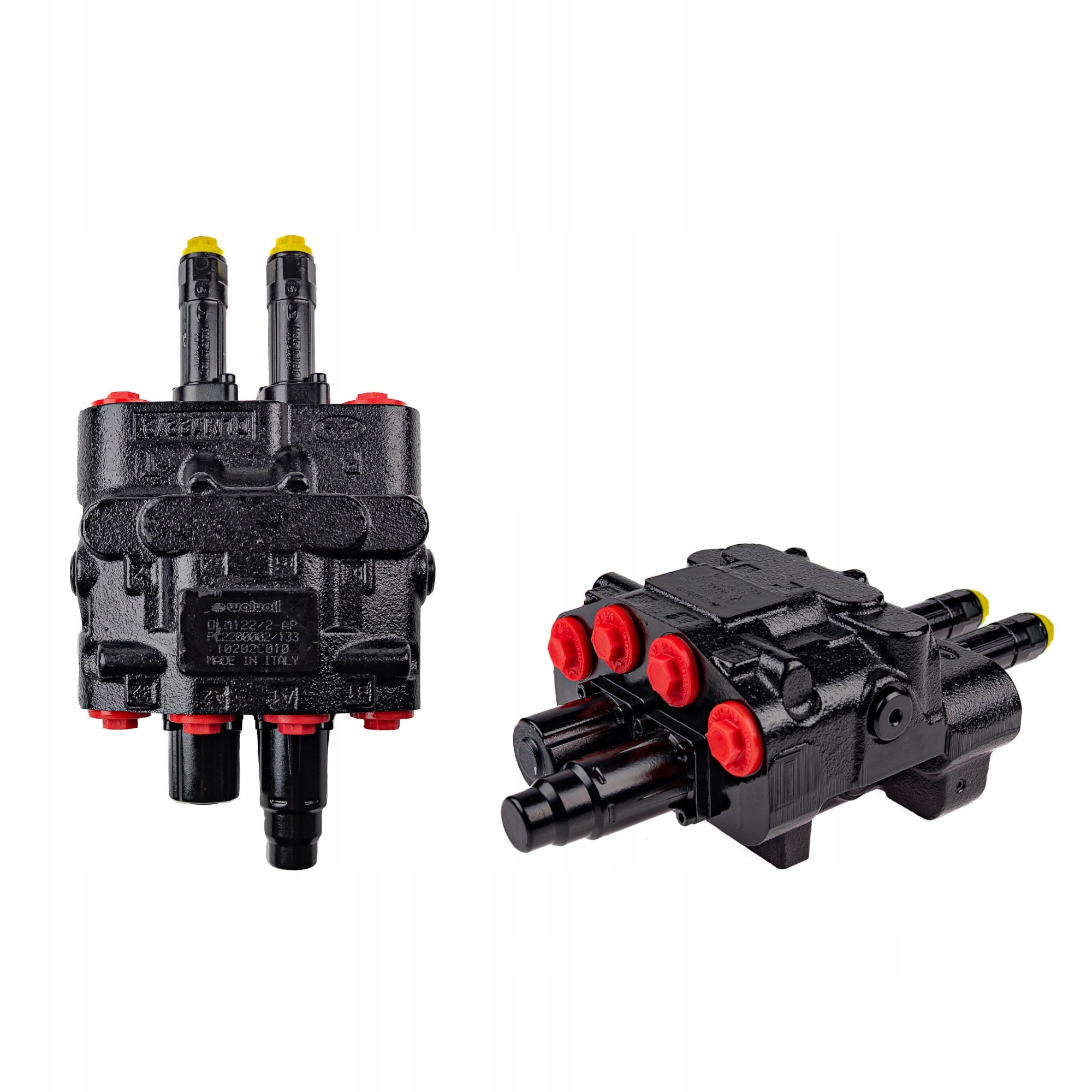

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

ОРИГИНАЛ ДЛЯ ПЕРЕДНЕГО ПОГРУЗЧИКА

Производство:

Оригинальное изделие Walvoil, обозначение: 1.10. 33.005

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.

Адаптирован для управления фронтальным погрузчиком в тракторах западного производства, таких как John Deere и других, в которых гидравлический насос оснащен системой LS.

Он используется везде, где из соображений безопасности, лучшего комфорта управления и более удобного управления. Чтобы поддерживать чистоту, требуется установить трамблер снаружи салона. В салоне остается только блок управления, например джойстик. Это гарантирует отсутствие риска утечки масла в салоне.

Технические данные:

Распределитель оснащен портом, передающим сигнал LS на насос. Одна секция имеет плавающее положение. Предназначен для работы в закрытых системах с системой LOAD SENSING (MDL).

Рекомендуемый расход масла в системе: 0 – 90 л/мин.

Пример управления: два двойного действия приводы.

Управление:

Оба ползунка имеют три положения (1 - 0 - 2), подпружинены, т. е. возвращаются в нейтральное положение, когда мы отпускаем кнопку. джойстик. При нахождении ползунков в нейтральном положении трамблер поддерживает давление в системе, масло не течет в перелив.

Рекомендуется контролировать 6- положение джойстика (1 - 2 - 0 - 3 - 4 - 5):

• Нейтральное положение 0 (джойстик установлен вертикально), штоки обоих приводов неподвижны - масло переходит в перелив.
• Рабочее положение 1 (рычаг джойстика установлен в диагональное переднее положение) шток поршня первого привода выдвигается.
• Плавающее положение 2 с защелкой (рычаг установлен в максимально переднем положении) шток поршня первого привода работает свободно, под действием сил свободно выдвигается и втягивается.
• Рабочее положение 3 (рычаг джойстика установлен в диагональном положении назад) Шток поршня первого привода втягивается.
• Рабочее положение 4 (рычаг джойстика установлен по диагонали влево) шток поршня второго привода выдвигается.
• Рабочее положение 5 (джойстик) рычаг установлен в наклонном положении вправо), шток поршня второго привода убирается.

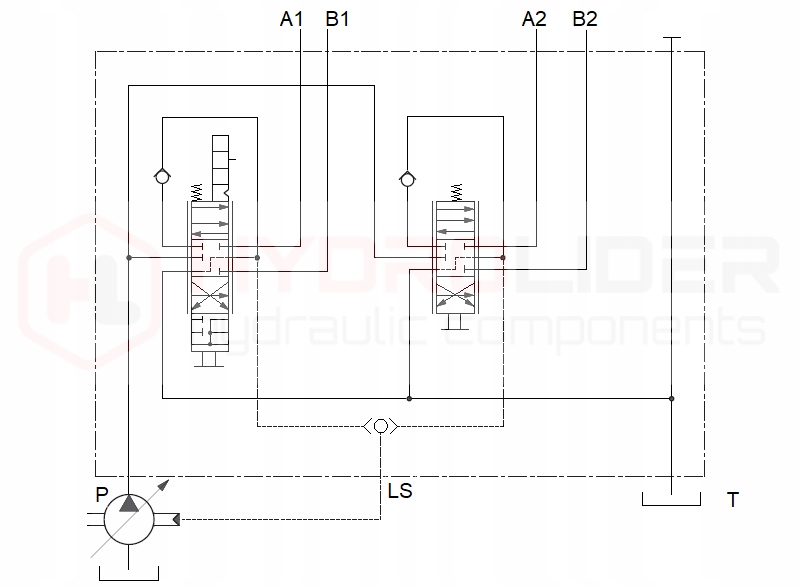

Справа - гидравлическая схема предлагаемого распределителя:

Подключение:

• Подача от насоса (P1, P2): Внутренняя резьба BSP 3/4".
• Обратный трубопровод в резервуар. ( T1, T2): внутренняя резьба BSP 3/4 дюйма.
• Секции (A1, A2, B1, B2): внутренняя резьба BSP 1/2 дюйма.
• Порт подключения ( LS ): Внутренняя резьба BSP 1/4"

Кабельные соединения:

• Внутренняя резьба трубки: M16x1,5
• Внутренняя резьба наконечника ползуна: M6x1,5

Диапазон давления:

• Максимальное давление питания: 250 бар
• Максимальное обратное давление: 50 бар.
• Максимальное давление на секциях: 300 бар.
• Перепускной клапан настроен на заводе на 180 бар.

Типы масел, рекомендуемые AGRICOLA:

• Более жидкое высококачественное масло: LOTOS AGROL BOXOL 26.
• Более густое высококачественное масло: FUCHS AGROFARM HYDRATEC HVI. 46
li>

Рекомендуемый диапазон температур масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
