ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК 4Z50 4XA1 12V BADESTNOST
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 500
Просматривая «ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК 4Z50 4XA1 12V BADESTNOST», вы можете быть уверены, что данное изделие из каталога «Гидравлическая система» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
4-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ Z50
С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ 12В
Производство:
Бадестность Болгария, символ производителя: 04Z50 A ES3 12VDC G
Применение:
Он широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.
Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим приводом. система.
Технические данные:
В комплект входит комплект электрических заглушек.
Рекомендуемый расход масла в системе: 0 – 40 л/мин.
Пример управления: четыре привода двойного действия.
Возможность последовательного подключения к существующей системе (требуется напорная втулка).
Управление:
Все ползунки трехпозиционные (1 – 0 – 2), подпружиненные, т.е. самостоятельно возвращаются в нейтральное положение. после отключения питания. Когда ползун находится в нейтральном положении (0), масло свободно поступает через распределитель в обратный канал, насос тогда не работает под давлением и сбрасывается.
Принцип работы ползуна:
Принцип работы ползуна: b>
- Положение 0, нейтраль (питание на обе катушки отрезано), шток привода стоит - масло уходит в перелив.
- Рабочее положение 1 (подача продукта только к первому змеевику), шток поршня привода выдвинут.
- Рабочее положение 2 (подача продукта только на второй змеевик), шток привода втягивается.

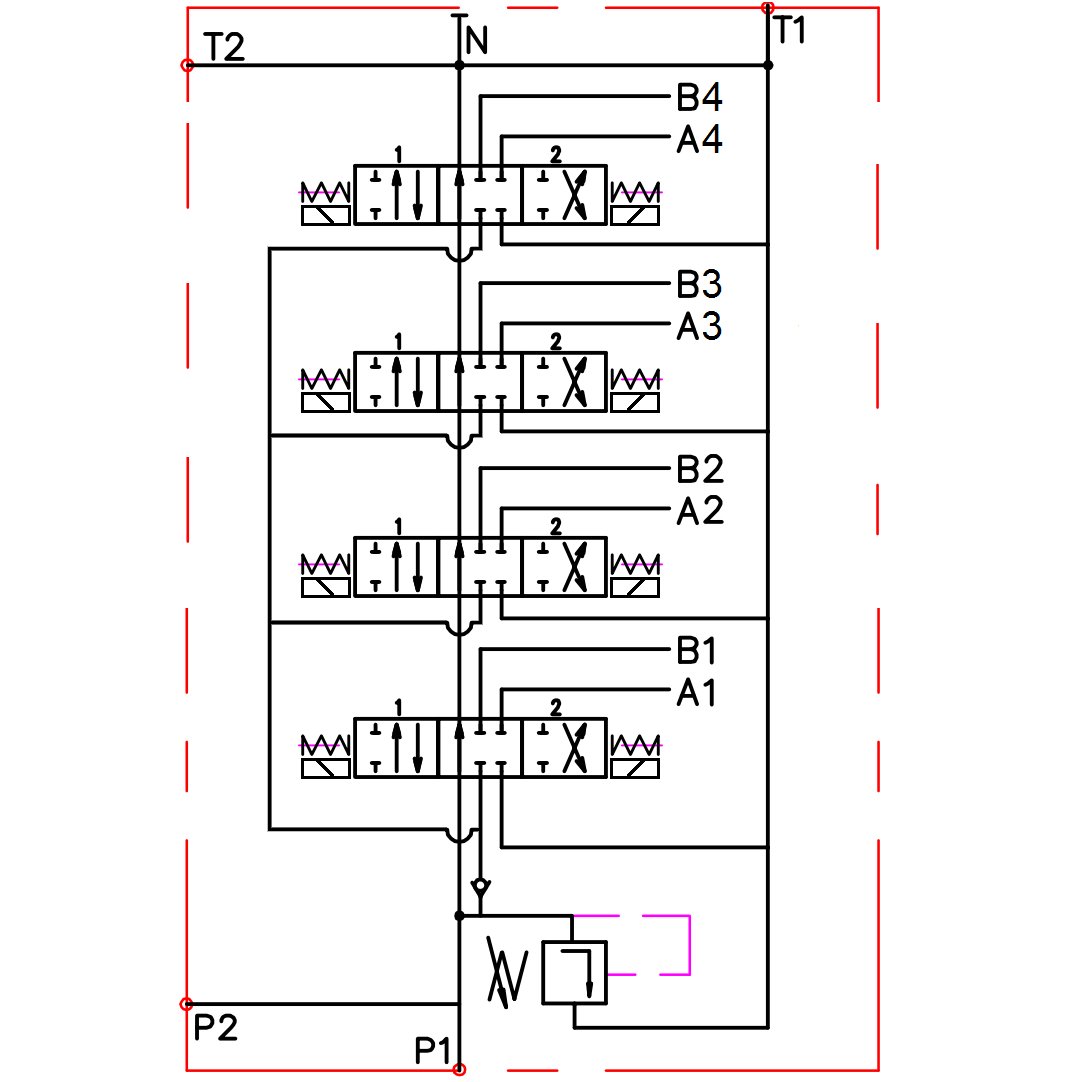

Справа - гидравлическая схема распределителя :
Ток:
Источник постоянного тока (DC) 12 В.
Электрические вилки имеют диоды, которые загораются при подаче тока на катушку.
p>--------------------------------------- ----------------- --------------------------------- -----------------

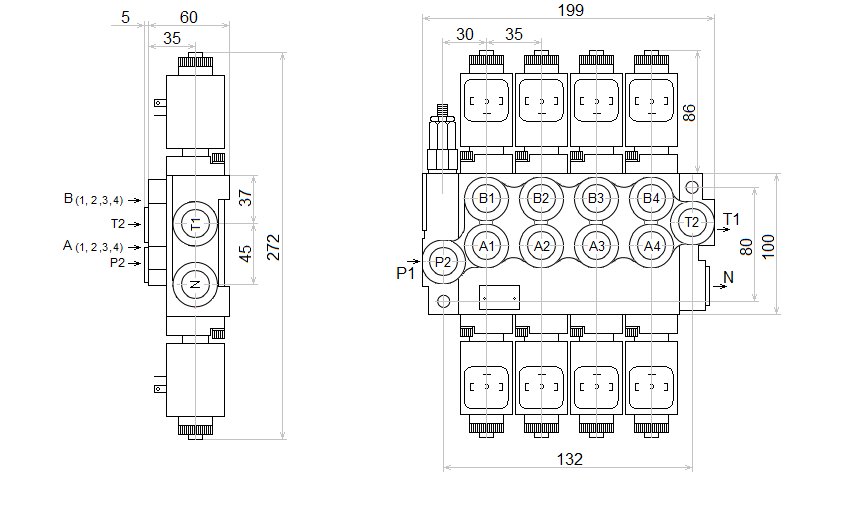

Подключение:
Питание от насоса (P1, P2): Внутренняя резьба BSP 1/2 дюйма
Обратный трубопровод в резервуар (T1, T2): внутренняя резьба BSP 1/2 дюйма
Секции (A1, A2, A3, A4 ; B1, B2, B3, B4): внутренняя резьба BSP 3/8 дюйма
Последовательное соединение (N): внутренняя резьба BSP 1/2 дюйма
------ ------------------- ------------------------------- ------------------- --------------------
Давление диапазон:
Максимальное давление подачи: 250Бар
Максимальное обратное давление: 50Бар
Максимальное давление на секциях: 300Бар
Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:
180 бар при 10 л/мин
190 бар при 20 л/мин
200 бар при 30 л/мин
210 бар при 40 л/мин
Наборы для точного измерения давления можно найти в разделе Манометры - измерительные комплекты
Перед запуском рекомендуется проверить и установить соответствующее давление.
Возможность саморегулировки, полный оборот изменения на 30 Бар.
----------- ----------------------------- --------------------- ----------------------------- -----
Типы масел, рекомендуемые AGRICOLA:
Более жидкое высококачественное масло: LOTOS AGROL BOXOL 26
Более густое высококачественное масло: FUCHS AGROFARM HYDRATEC HVI 46
---------------------------------- --------------- ---------------------------------- ----------
Рекомендуемый диапазон температур масла:
Допустимая температура окружающей среды: от -40 C до +60 C
Допустимая температура масла: от -15 C до +80 C
