Готовый гидроопрокидывающий комплект с насосным агрегатом и польским гидроцилиндром с ходом 800 мм

КОД SKRAW-MET: [7148]

Комплект идеален для опрокидывающихся кузовов в автофургонах, грузовиках, эвакуаторах и прицепах.

В комплект входят:

• Гидравлический блок, насос с приводом 12В 2,0 кВт, бак 11л, пульт дистанционного управления. . [0274]
• Гидроцилиндр с ходом 800 мм, грузоподъемностью до 7 тонн. 4-этапное продление. [0774]
• гидравлический шланг, поперечное сечение шланга адаптировано к правильной работе агрегата. [1878]
• ниппель [0094] / [0209]
• 2x крепления привода [0109]
• Электрический ограничитель опрокидывания [0299]

Полный комплект, готовый к работе.

Элементы, использованные в комплекте, гарантируют длительную и надежную работу гидроагрегата.

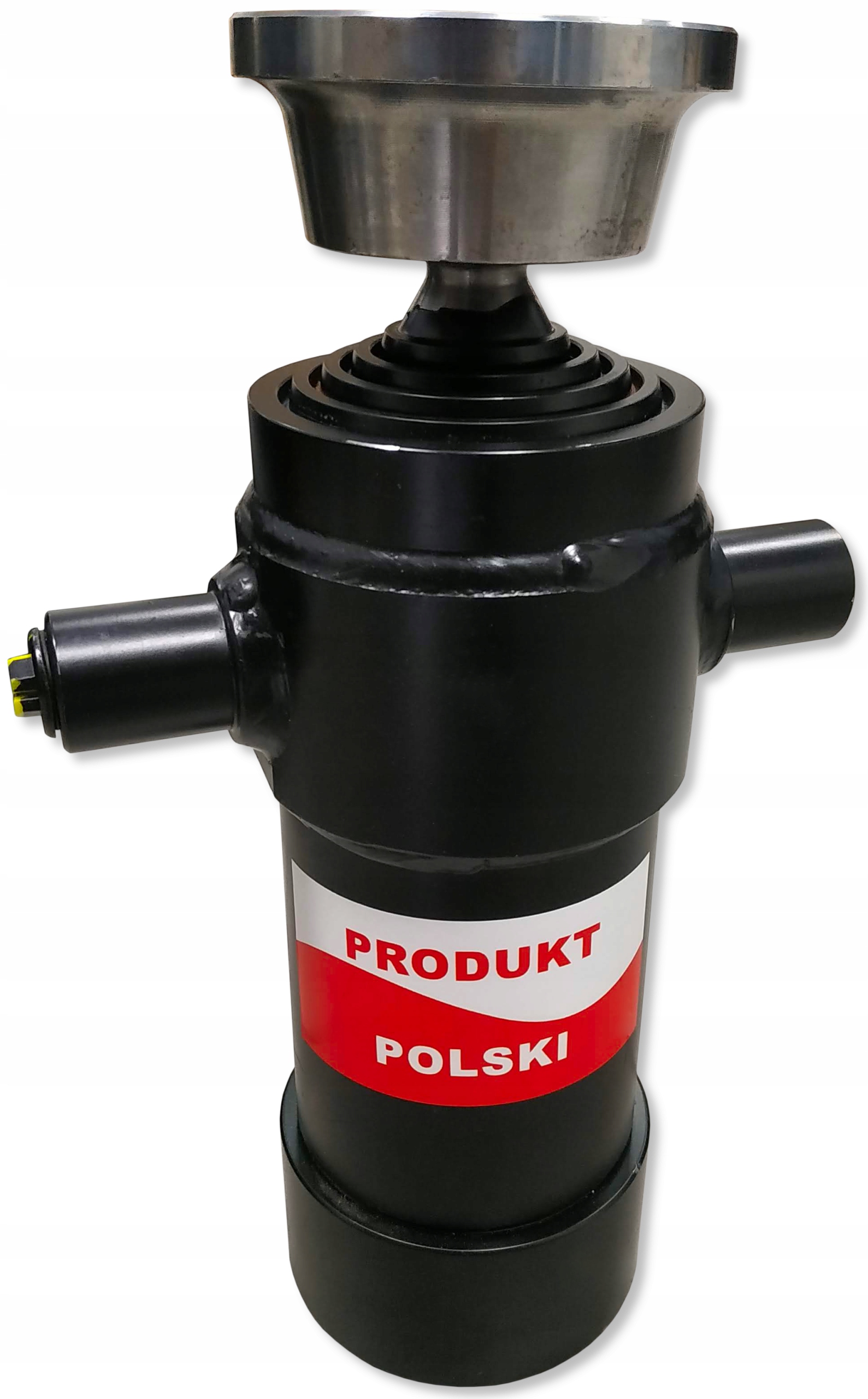

Гидроцилиндр польский с ходом 800 мм с муфтой.

[0774]

Производитель: Skraw-Met

Символ: СТ-4 800-00

________________________________________________________________

Это стоит знать при выборе поставщика привода

Фотографии и изображения показывают только внешний вид приводы. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза можно выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:

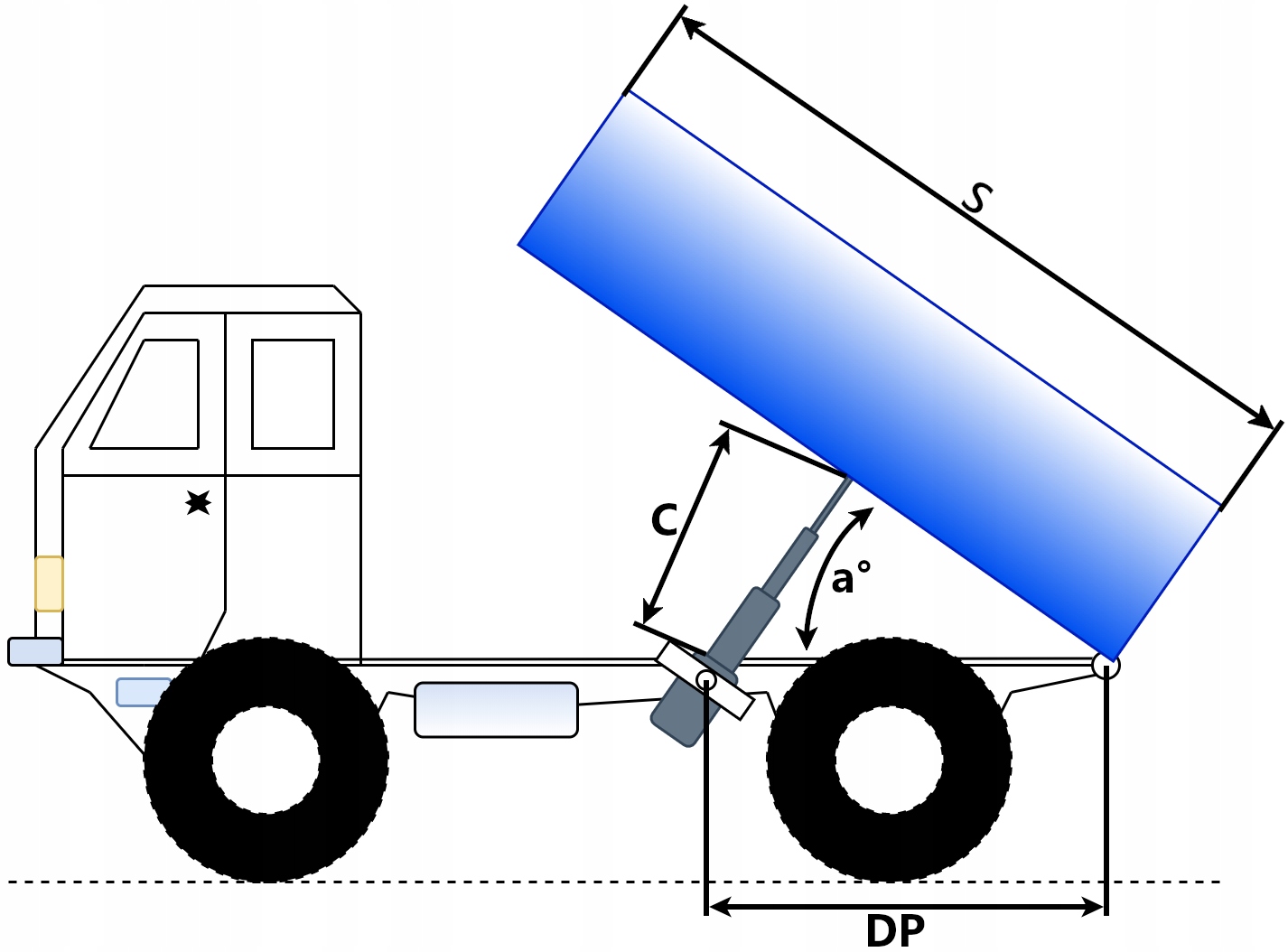

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

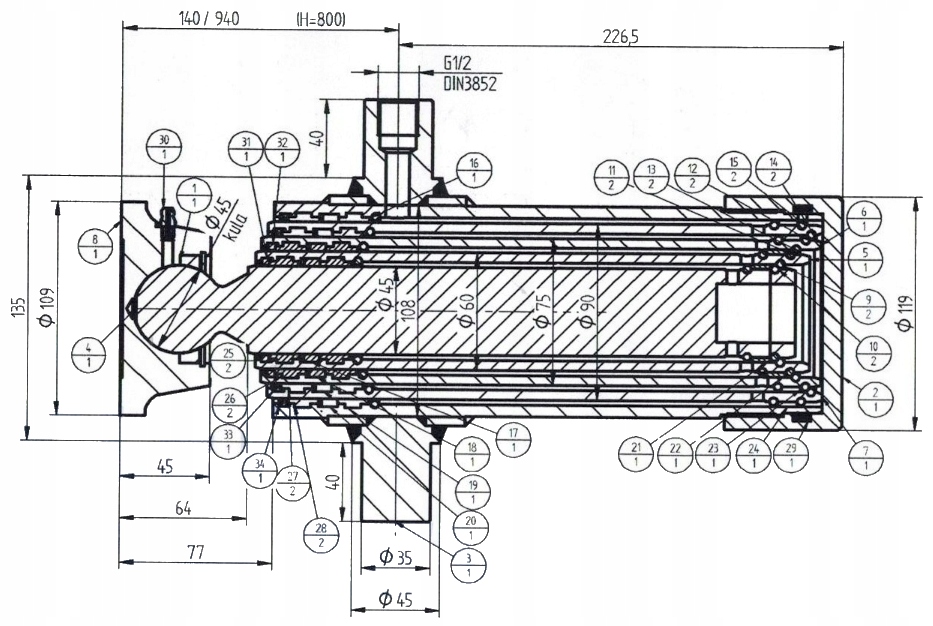

Технические характеристики:

• Количество ступеней: четыре
• Длина привода в сложенном виде 366,5 мм,
• Ход поршня 800 мм,
• Общая длина цилиндра в раскладывании 1166,5 мм,
• Наружный диаметр цилиндра 108 мм,
• Гидравлическое соединение G1/2"
/ul>

Максимальная скорость штока: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 3 л

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80℃.

Тип сальника: с резьбой, ввинчивающийся в трубу.

Шток поршня: хромированное

Тип жидкости: гидравлическое масло на минеральной основе

Гидравлический блок.

[0274]

Электропитание: 12 В. 2,0 кВт

В состав агрегата входят: насос , электродвигатель, соединительная пластина, бак и пульт дистанционного управления.

Агрегат также имеет пластиковую крышку для двигателя и монтажный комплект.

К каждому блоку приклеена схема подключения.

Технические характеристики:

Мощность двигателя: 2,0 кВт

Электрическое напряжение: 12 В

Объем масляного бака: 11 л

Максимальное рабочее давление: 180 бар.

Производительность насоса: 2,5 см3/оборот, в данном комплекте от 7 до 12 л/мин.

Внутренняя резьба соединения: 3/8"

Электрический ограничитель опрокидывания с шайбой и пружиной.

[0299]

Ограничитель предназначен для отключения подачи питания на гидравлический устройства при достижении гидроцилиндром предельной высоты.

Ограничитель применяется в: транспортных средствах доставки, автомобильных прицепах, сельскохозяйственных прицепах.

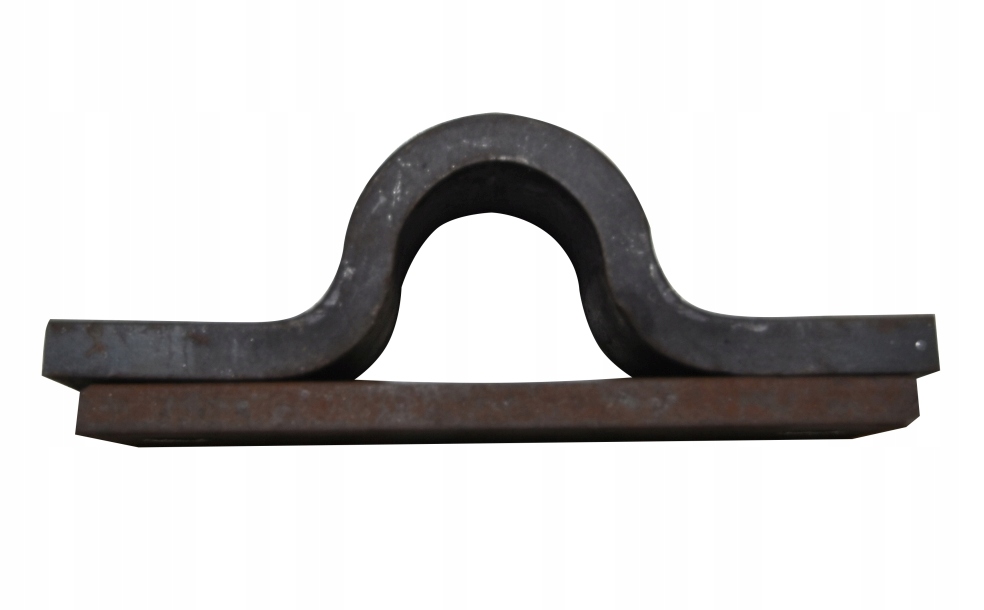

Крепление привода FI 35 состоит из двух элементов.

[0109]

Крепление выполнено прочно.

Применение для крепления баллонов или опоры к раме автомобильного прицепа с помощью винтов или сварки.

Крепление идеально подходит к нашим баллонам и опоре.

Технические характеристики:

Ширина отверстия 35 мм,

Диаметр монтажного отверстия 14 мм,

Крепление состоит из двух элементов.

Расшифровка символов:

• + Источник питания (положительный потенциал), подключенный непосредственно к аккумулятору
• - Источник питания (отрицательный потенциал), подключен непосредственно к аккумулятору
• A - порт подключения (G3/8")
• B - регулировка скорости спуска
• b>
• C — регулировка давления масла
