Готовый гидравлический опрокидывающий комплект 12В 2,0кВт с ходом 1050 мм

КОД SKRAW MET: [7953]

Производитель: SM-G (SKRAW MET GROUP)

Комплект идеально подходит для опрокидывания кузовов в автофургонах, грузовых автомобилях, эвакуаторах и т.д. прицепы.

Элементы, используемые в комплекте, изготовлены только из качественных материалов, что гарантирует длительную, надежную и безотказную работу самосвального агрегата.

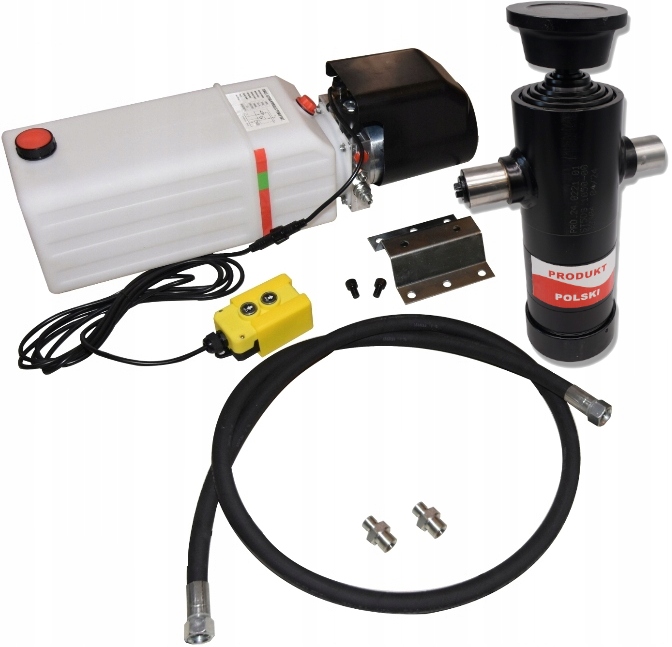

В комплект входят:

• гидравлический агрегат (насос 12В 2,0 кВт, бак 11л, дистанционное управление)
• гидропривод 5-ступенчатый, ход 1050 мм
• длина гидравлического шланга 1,5м(M22x1,5 - 2SN - 1/2" - DN13)
• ниппель, соединяющий агрегат с трубой G3/8" - M22x1,5
• ниппель, соединяющий кабель с приводом M22x1,5 - M22x1,5

Полный комплект, готовый к работе.

(Внимание! Фото носит ознакомительный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!)

Гидроцилиндр с гнездом с ходом 1050 мм

Производитель: СМ-Г (SKRAW MET GROUP)

Условное обозначение: СТ-5.1050-00

Это стоит знать при выборе поставщика приводов

Фотографии и изображения показывают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Чтобы предотвратить повреждение защиты втулки, вызванное чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Хорошо подобранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол. самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

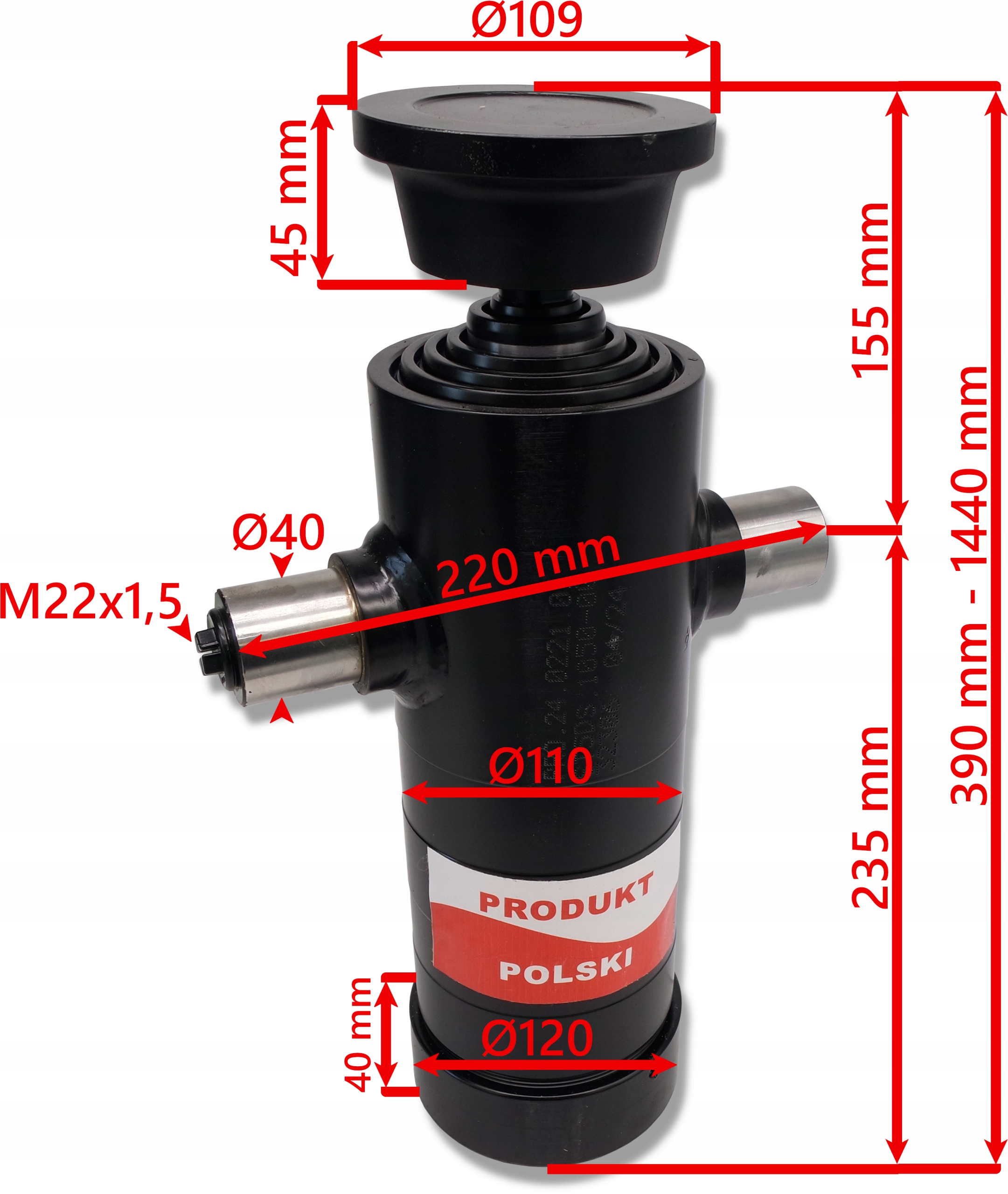

Техническая характеристика:

• Пятьчетырехступенчатых
• Длина привода в состоянии покоя: 390 мм
• Ход кулинатора: 1050 мм
• Длина привода в полностью выдвинутом состоянии: 1440 мм
• Диаметр кулинатора: 110 мм
• Масляное соединение, внутренняя резьба: M22x1,5

Требование масла: 5 литров

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/складывания поршня: 0,5 м/с

Допустимая температура окружающей среды: от -40°C до +60°C

Допустимая температура масла: -15°C до +80°C

Тип сальника: резьбовой ввинчивающийся в трубу >

Шток поршня:хромированный

Тип жидкости: гидравлическое масло на минеральной основе

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шарика диаметром: 45 мм
• Высота гнезда: 45 мм

Фиксируется двумя втулками плюс сегеровым кольцом.

Седло смазывается каламиткой,

Гидравлический агрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под Под воздействием давления привод выдвигается и втягивается с помощью сил гравитации и поднятого веса.

Установка укомплектована и готова к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, автогонках, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственные и промышленные машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В< /li >
• Объем масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

Пульт дистанционного управления с двумя кнопками

Надежная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, используемый в основном в гидравлических агрегатах с питанием от 12В / 24В.

Оснащен монтажным карманом, который при необходимости можно прикрепить с помощью двух отверстий диаметром 5 мм.

На обратной стороне пульта также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, пульт управление содержит кабель длиной ок. 4,4 м с навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочного материала. , качественные материалы.

В состав агрегата входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в блоке имеется пластиковая крышка двигателя и монтажный комплект.

К каждому блоку приклеена схема работу гидросистемы.

________________________________________________________________

Агрегат укомплектован, готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

Гидравлический шланг с ниппелями

Технические характеристики:
