Гидравлический опрокидывающий комплект 2,5 метра 700
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 93
Оплачивая «Гидравлический опрокидывающий комплект 2,5 метра 700», вы можете быть уверены, что данное изделие из каталога «Приводы» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Готовый гидравлический опрокидывающий комплект с насосным агрегатом и гидроцилиндром с ходом 700 мм.
КОД SKRAW-MET:[7157]
Комплект идеален для опрокидывающихся кузовов в автофургонах, грузовиках, эвакуаторах и прицепах.
В комплект входят:
- гидроблок, насос с приводом 12В 2,0 кВт, бак 11л, дистанционный контроль. [0274]
- гидроцилиндр с ходом 700 мм, грузоподъемностью до 5 тонн. 3-этапное продление. [2085]
- гидравлический шланг, поперечное сечение шланга адаптировано к правильной работе агрегата. [1877]
- кабельный ниппель G3/8" - M22" [1409]
- ниппель привода M22 - M22 [1386]
- Электрический ограничитель опрокидывания [0299]
- 2 крепления привода [0106]
- комплект задних петель опрокидывание [0384]
Полный комплект, готовый к работе.
Элементы, используемые в комплекте, гарантируют длительную и надежную работу гидросистемы. установил.
Гидроцилиндр с гнездом с ходом 700 мм
Производитель: Скрав-Мет
Условное обозначение: СТ-3 700-00
_____________________________________________________________________
Это стоит знать при выборе поставщика приводов
Фотографии и изображения отображают только внешний вид приводов. Внутри спрятаны важнейшие элементы, влияющие на качество и правильную работу привода на длительное время (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.
SKRAW-MET — многолетний лидер в производстве приводов. Благодаря своему опыту, использует только усиленные уплотнения польского производства, что обеспечивает самое высокое качество на рынке и надежность на долгие годы!
В нашем на других аукционах вы найдете усиленные уплотнения в качестве ремкомплекта к данному баллону.
__________________________________________
Цилиндр грузоподъемностью до 5 т.с. тонн, устанавливается на прицепы, самосвалы, грузовые автомобили и специализированные автомобили.
Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.
Может использоваться в сельское хозяйство, садоводство, лесное хозяйство и строительство.
Слово о телескопах
Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.
Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.
Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).
Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.
В зависимости от типа перевозимого груза можно выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:
ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА
(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)
DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )
а ° - угол наклона кузова прицепа
C - ход привода в мм
S = DP*2

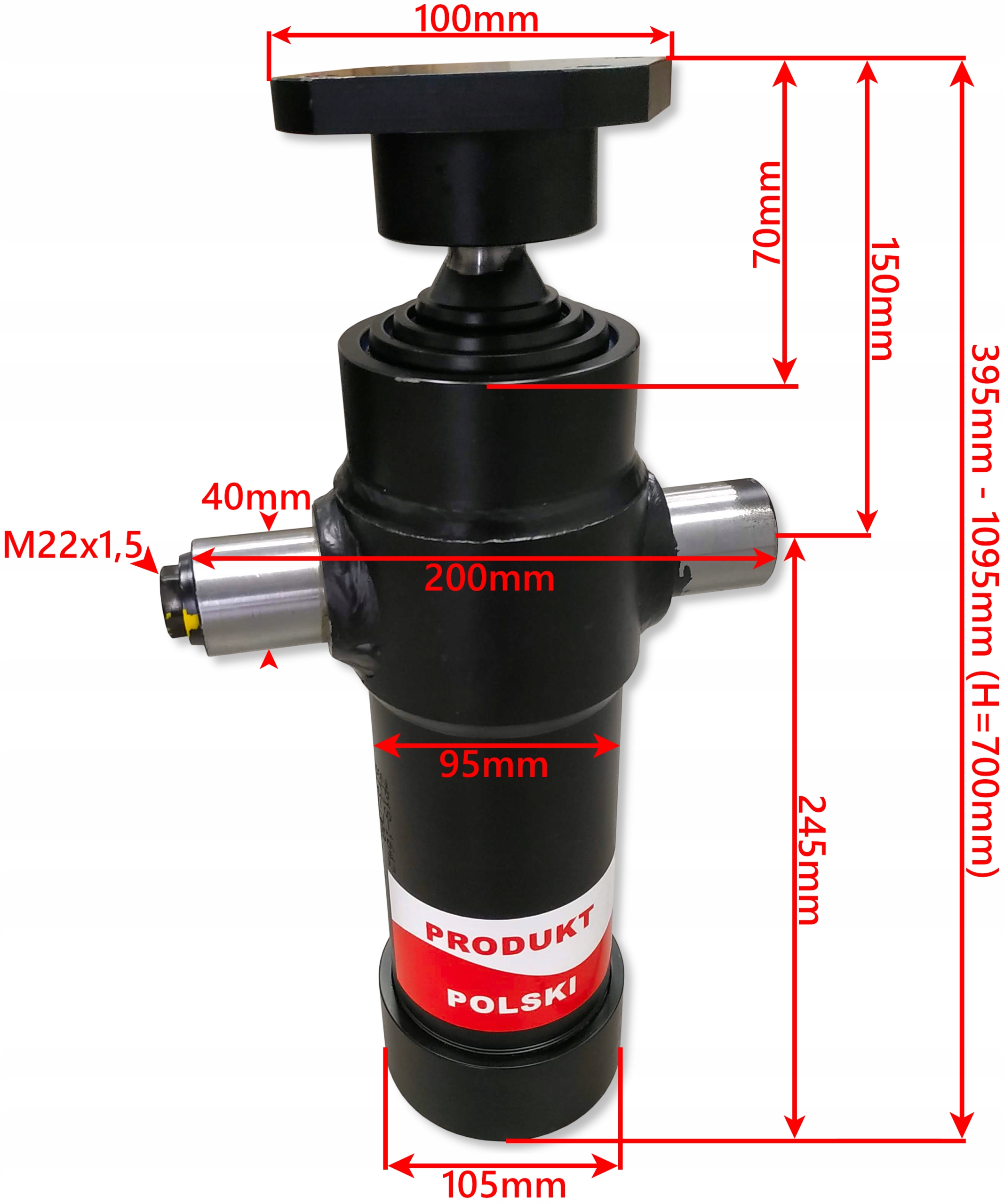

Технические характеристики:
3-ступенчатый привод
- Привод установлен на монтажных штифтах диаметром 40 мм
- Длина сложенного цилиндра: 395 мм
- Ход поршня: 700 мм
- Общая длина цилиндра в разложенном виде: 1095 мм
- Диаметр привода: 95 мм
- Выход патрубка: M22x1,5
Максимальная скорость. шток поршня: 0,5 м/с
Пусковое давление: 0,5 МПа
Максимальное рабочее давление: 160 бар
Требование масла: 2,5 л
Допустимая температура окружающей среды: -40 до +60℃
Допустимая температура масла: -15 до +80℃.
Тип сальника: с резьбой, ввинчивающийся в трубу.
Поршневой шток. :хромированный
Тип жидкости: гидравлическое масло на минеральной основе
Гнездо FI 45 мм для гидроцилиндра
КОД SKRAW-MET:[1515]
Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвал.
Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в промышленности в широком смысле.
Технические характеристики:
- Гнездо для шарика диаметром 45 мм
- Гнездо имеет 4 отверстия fi 11 мм/li>
- Высота розетки 43 мм
- расстояние между отверстиями 69 мм
Фиксируется двумя втулками плюс сегеровым кольцом.
Седло смазывается каламиткой.
Гидравлический агрегат
Электропитание: 12 В. 2,0 кВт
В состав агрегата входят: насос, электродвигатель, соединительная пластина, бак и пульт дистанционного управления.
Агрегат также имеет пластиковую крышку двигателя и монтажный комплект.
К каждому агрегату прилагается схема подключения.
Гидравлический агрегат идеально подходит для машин и устройств с электроприводом.
Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.
Приспособлен для работы при разгрузке грузового кузова в прицепы, самосвалы, гидростаки, бегуны, подъемники, погрузочные платформы. , автомобильные подъемники, краны, сельскохозяйственные и промышленные машины.
Позволяет управлять приводом одностороннего действия.
Под давлением привод выдвигается и втягивается под действием гравитационных сил и поднятого веса. .
Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло.
Технические характеристики:
Мощность двигателя: 2,0 кВт
Электрическое напряжение: 12 В
Объем масляного бака: 11 л
Максимальное рабочее давление: 180 бар
Производительность насоса: 2,5 см3/оборот, в этом наборе от 7л/мин до 12л/мин
Внутренняя резьба соединения: 3/ 8"
- Длина генератора: 650 мм
- Длина резервуара: 440 мм
- Ширина агрегата: 170 мм
- Ширина бака: 170 мм
- Высота агрегата: 195 мм< /li >
- Высота бака (от основания до верха заглушки): 205 мм
Агрегат укомплектован и готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.
Цвет пульта зависит от текущей поставки.
Крепление привода Fi 40
Крепление прочное. Состоит из двух элементов.
Служит для крепления приводов или люльки к раме автомобильного прицепа с помощью винтов или приваривается.
Технические характеристики:
Ширина проема 40 мм,
Диаметр монтажного отверстия 14 мм,
Крепление состоит из двух элементов.
Электрический ограничитель опрокидывания с шайбой и пружиной.
Цель ограничителя – отключение питания гидроагрегата при достижении гидроцилиндром предельной высоты.
Ограничитель применяется в: транспортных средствах, автомобильных прицепах, сельскохозяйственных прицепах.
1 комплект (2 шт.) петли для опрокидывания назад грузовой платформы прицепа-самосвала
Технические характеристики:
Свариваемый материал
Высокое качество продукт
Максимальный тоннаж 4 тонны
