4-ХОДОВОЙ ГИДРАВЛИЧЕСКИЙ ШАРОВОЙ КРАН

ТИП 4/3 3/8" НОРМАЛЬНО ЗАКРЫТЫЙ

Производство:

Оригинал Итальянский продукт марки Oleodinamica Marchesini, обозначение: IF 4 3/8"; 1.35.25.021

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Клапан может использоваться для управления приводом двойного действия или гидромотором с возможностью изменения направления вращения и двухсторонней блокировкой вращения.

Принцип работы:

Клапан позволяет переключать поток масла между двумя ресиверами А и Б, это могут быть, например, две камеры в гидроцилиндре двустороннего действия или порты в гидромоторе.

Хотя положение клапана направляет поток в ресивер A, B одновременно соединяется с возвратной линией T. Поворот рычага на 90° имеет противоположный эффект.

Нормально закрытый клапан. Установка рычага в среднее положение отсекает (закрывает) все порты А, В, Р и Т. В этом положении поток через клапан полностью перекрывается.

Подключение:

Подключите P к линии подачи и T к обратной линии. Подсоедините А и Б к двум гидравлическим линиям, между которыми необходимо переключать поток масла.

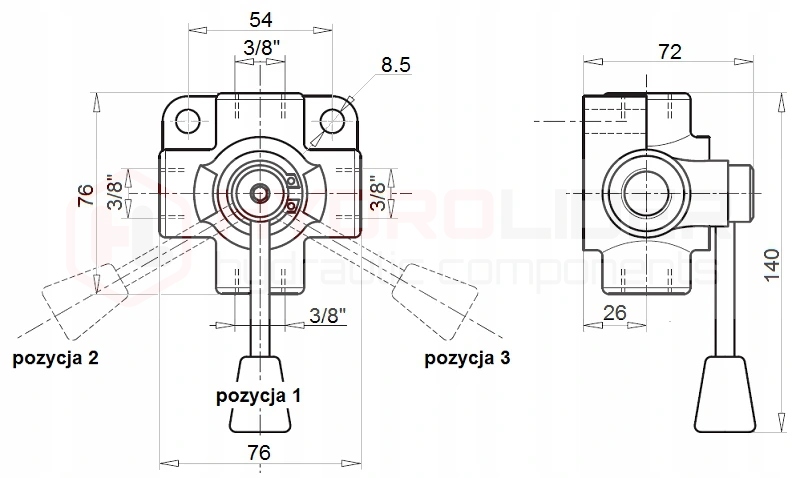

Рычаг можно установить в три положения. Схема, показывающая направление потока масла в зависимости от положения рычага (фото):

Технические данные:

• Максимальный расход: 35 л/мин
• Количество гидравлических отверстий в корпусе: 4
• Внутренняя резьба в корпусе: [BSP] 3/8"
• Материал корпуса: чугун
• Максимальное допустимое давление: 250 бар
• Вес: 1,346 кг
• li>

Температурный диапазон и тип масла:

• Допустимая температура окружающей среды: от -40 C до + 60 C.
• Допустимая температура масла: от -15 C до +80 C.
• Тип масла: Гидравлическое масло на минеральной основе.

Гидравлическая схема нормально закрытого шарового крана 4/3 (фото):
