Готовый гидравлический опрокидывающий комплект 12В 2,0кВт с ходом 1200 мм

КОД SKRAW MET: [7203]

Производитель: SM-G (SKRAW MET GROUP)

Комплект идеально подходит для опрокидывания кузовов в автофургонах, грузовых автомобилях, эвакуаторах и т.д. прицепы.

Элементы, используемые в комплекте, изготовлены только из качественных материалов, что гарантирует длительную, надежную и безотказную работу самосвального агрегата.

В комплект входят:

• гидравлический агрегат (насос 12В 2,0 кВт, бак 11л, дистанционное управление)
• гидропривод 5-ступенчатая, ход 1200 мм, грузоподъемность до 10 т
• 2 крепления привода Φ40 мм
• гидравлический шланг длиной 1,5 м
• ниппель, соединяющий агрегат со шлангом

Полный комплект готов на работу.

Гидроцилиндр с гнездом с ходом 1200 мм

Производитель: СМ-Г (SKRAW MET GROUP)

Условное обозначение: СТ-5.1200-00

_________________________________________________________________

Это стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор, ведь товар произведен на польской фабрике.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение запускается путем подачи в него гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением в приводе максимального выдвижения, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Удачно подобранный привод, расположенный в центре конструкции обеспечивает угол наклона грузового кузова от40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:

Таблица выбора телескопического привода

(Таблица хода, необходимого для наклона прицепа на нужный угол°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1/2S )

a° — угол наклона кузова прицепа

C - ход привода в мм

S = DP*2< /п >

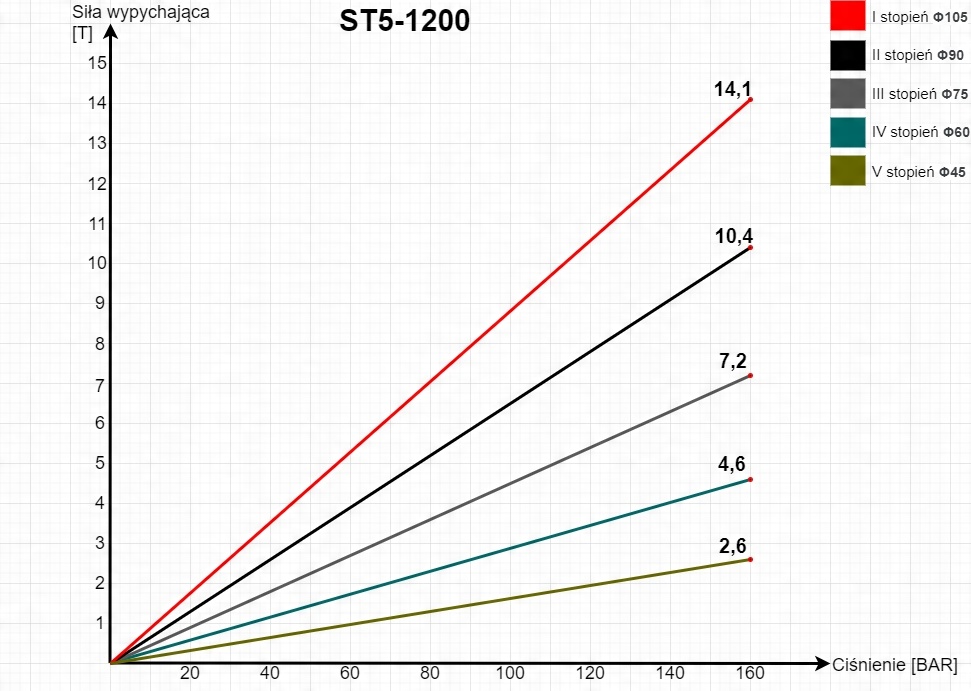

Технические характеристики:

• Пятиступенчатый,
• Длина привода в нерабочем состоянии 415 мм,< /li>
• li>
• Ход кулинатора 1200 мм.
• Длина полностью выдвинутого привода 1615 мм.
• Диаметр кулинатора 128 мм.
• Внутренняя резьба масляного патрубка M22x1,5

Потребность в масле: 5,7 литра

Максимальное рабочее давление: 160 бар

Запуск давление: 0,5 МПа

Скорость выдвижения/втягивания поршня: 0,5 м/с

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Шток поршня: хромированный

Тип жидкости: гидравлическое масло на основе минерального масла

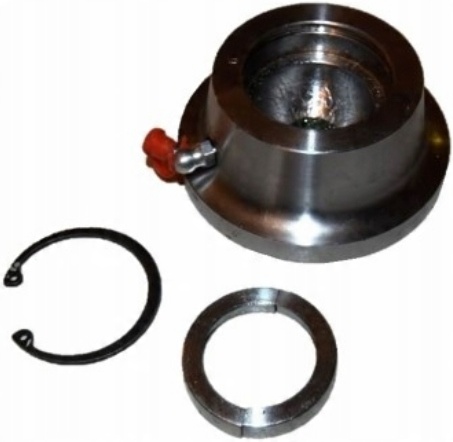

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шарика диаметром 45 мм.
• Высота посадки 45 мм.

Фиксируется двумя подшипниками и стопорным кольцом.

Седло со смазкой каламиткой,

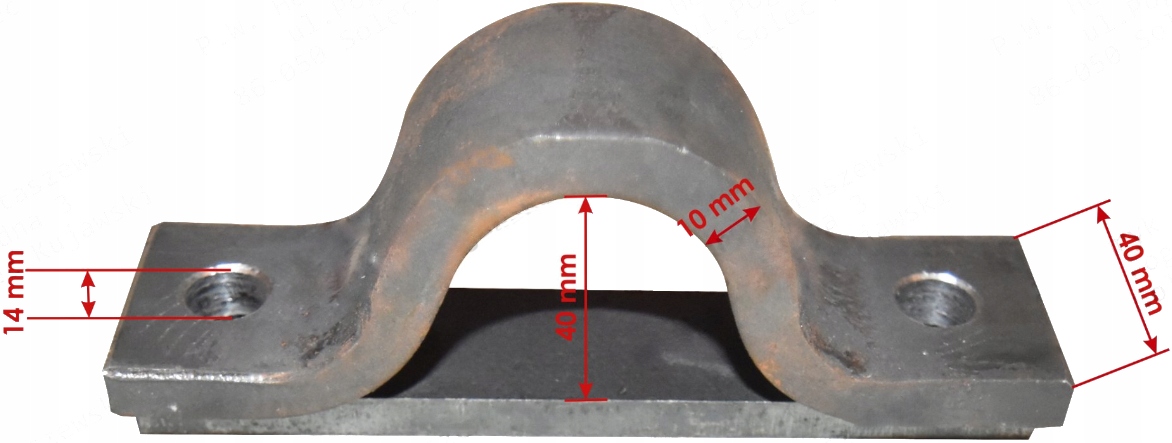

Крепление привода Fi 40

Крепление прочное. Состоит из двух элементов.

Применение для крепления приводов или люльки к раме автоприцепа с помощью винтов или приварки.

Технические характеристики:

Ширина проема 40 мм,

Диаметр крепежных отверстий 14 мм,

Крепление состоит из двух элементов.

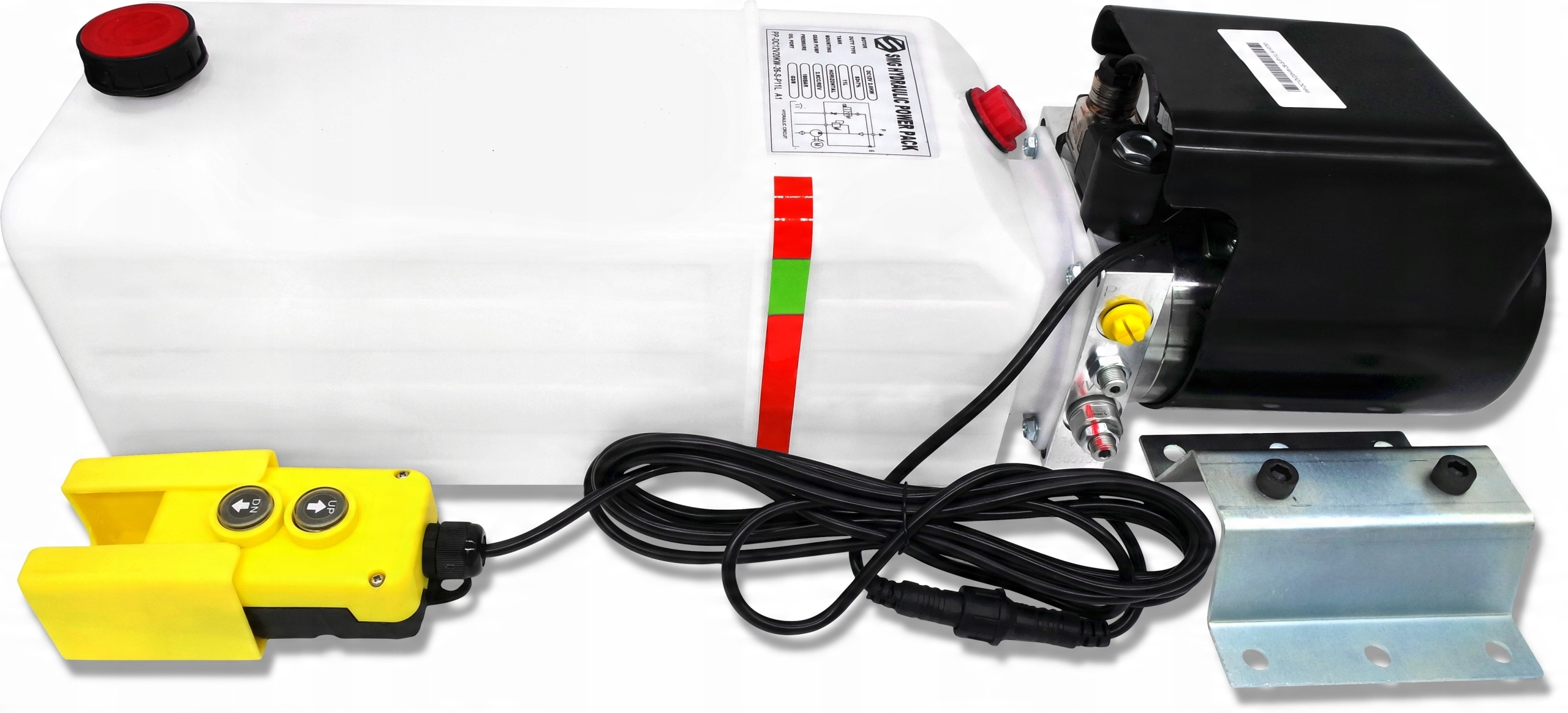

Гидравлический агрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под Под воздействием давления привод выдвигается и втягивается с помощью сил гравитации и поднятого веса.

Установка укомплектована и готова к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, автогонках, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственные и промышленные машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В< /li >
• Объём масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

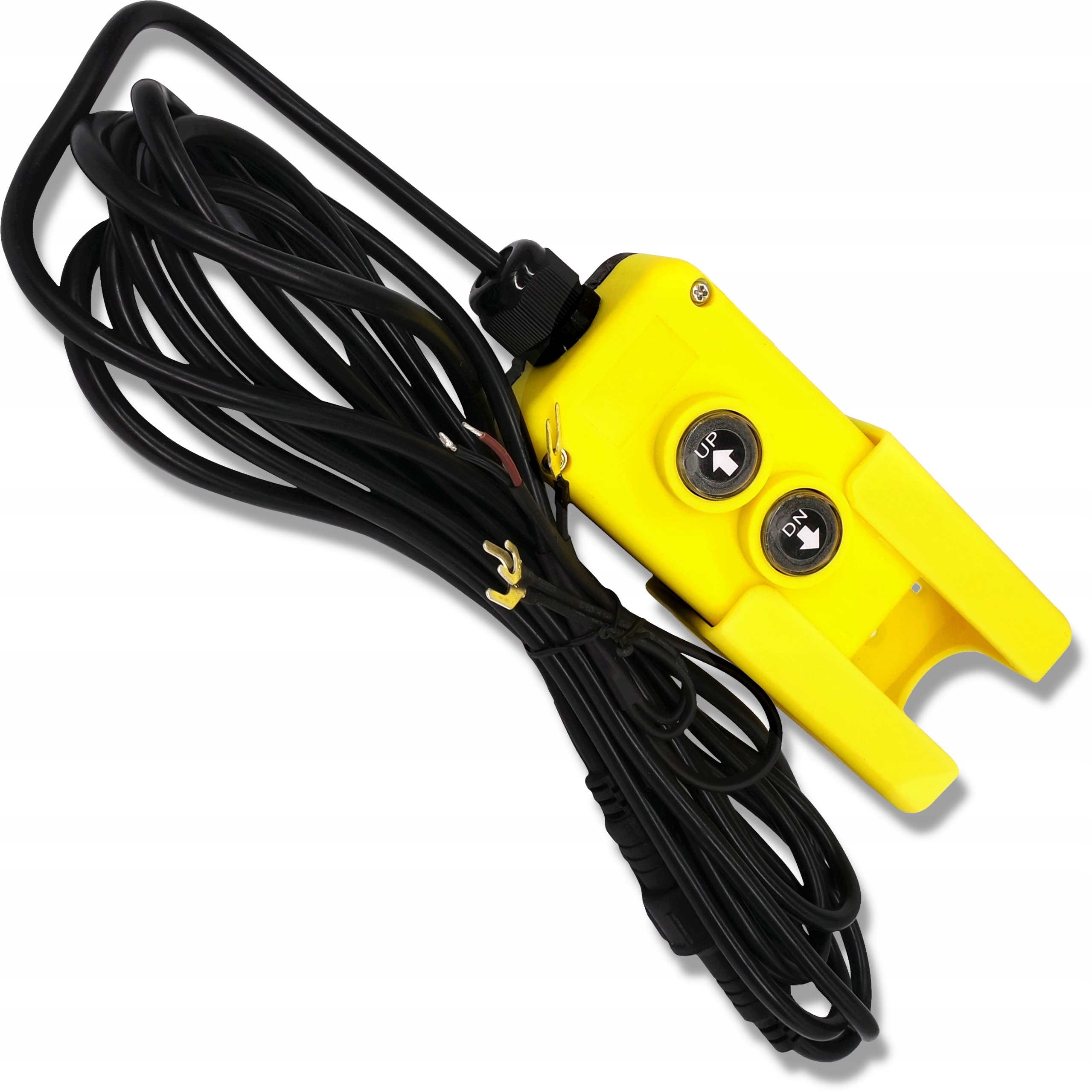

Пульт дистанционного управления с двумя кнопками

Надежная конструкция

Это специальный пульт дистанционного управления с двумя кнопками, используемый в основном в гидравлических агрегатах с питанием от 12В / 24В.

Оснащен монтажным карманом, который при необходимости можно прикрепить с помощью двух отверстий диаметром 5 мм.

На задней стороне пульта также имеются магниты, благодаря которым пульт можно крепить к металлическим элементам.

Кроме того, пульт В комплект управления входит кабель длиной около 4,4 м с навинчивающейся 3-контактной вилкой.

Все элементы изготовлены только из прочного, качественного материалы.

В состав агрегата входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в блоке имеется пластиковая крышка двигателя и монтажный комплект.

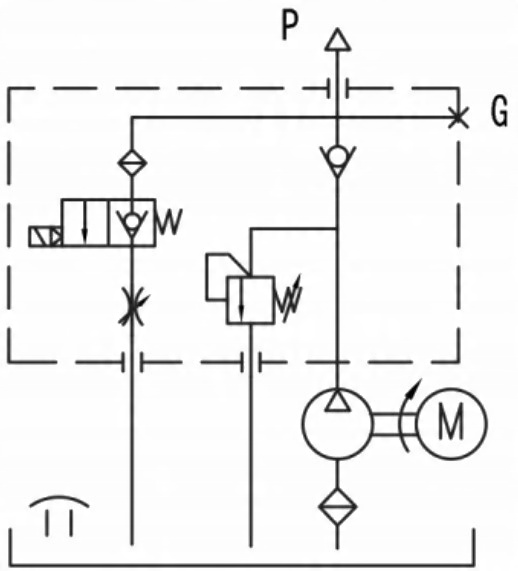

К каждому блоку приклеена схема работу гидросистемы.

________________________________________________________

Агрегат укомплектован, готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

Кованый гидравлический шланг с ниппелями

Тип: АА 13\2\1500

Шланг армирован двумя оплетками, гибок и устойчив к погодным условиям.

Применение:

Гидравлические шланги идеально подходят для машин и устройств с гидравлическим приводом. Их можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Напорные гидролинии самоуплотняются после затяжки. Они используются для соединения отдельных компонентов гидравлических систем, в том числе: приводов, распределителей, баков и двигателей.

Благодаря универсальности его можно использовать в любой системе с максимальным давлением масла 275 бар и давлением поток до 80л/мин. Он предназначен для использования внутри и снаружи помещений.

Технические характеристики:

Тип фитинга: АА (гайки прямые с внутренней резьбой с обеих сторон)

• Внутренний диаметр прохода : DN13 = 13 мм
• Наружный диаметр шланга: 21,2 мм (+/- 0,3 мм)
• Количество оплеток: 2
• Длина кабеля с зажимами: 1500 мм
• Максимальное давление: 275 бар/li>
• Максимальный поток: 80 л/мин

Шланг обжат и готов к установке. >
