ГОТОВЫЙ ГИДРАВЛИЧЕСКИЙ ОСОСВАТЕЛЬНЫЙ КОМПЛЕКТ С ГЕНЕРАТОРОМ, ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР С ХОДОМ 1432 мм

КОД SKRAW-MET: [7473]

Комплект идеально подходит для опрокидывания кузовов грузовых автомобилей, грузовых автомобилей. , эвакуаторы и прицепы.

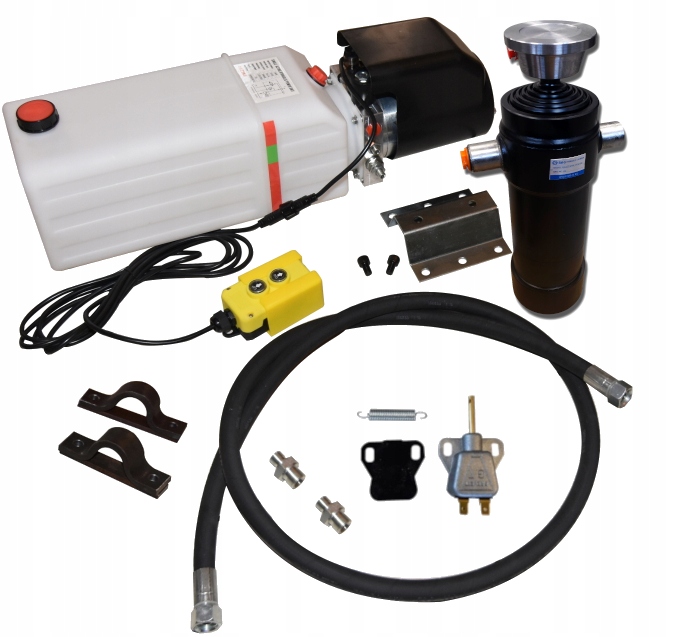

В комплект входят:

• гидроблок, насос с приводом 12В 2,0 кВт, бак 11л, пульт дистанционного управления. [0274]
• гидроцилиндр с ходом 1432 мм, грузоподъемностью до 12 тонн. 5-ступенчатое продление. [0133]
• гидравлический шланг, поперечное сечение шланга адаптировано к правильной работе агрегата. [1877]
• соединения [1409] / [1386]
• 2 крепления привода [0106]
• ограничитель опрокидывания [0299]

Полный комплект, готовый к работе.

Элементы, использованные в комплекте, гарантируют длительную и надежную работу гидроагрегата.

ТЕЛЕСКОПИЧЕСКИЙ ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР С ХОДОМ 1432 мм

Производитель: SM-G (Skraw-MET GROUP)

Обозначение: ST-5 1432 (HC-ST5HW-1432-00)< /h2>

Это стоит знать при выборе поставщика приводов

Фотографии и изображения отображают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая изделие из нашего ассортимента, вы делаете хороший и разумный выбор.

_____________________________________________________________________

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом. Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Основное применение данного актуатора – прицепы, где такие актуаторы позволяют поднимать прицеп с грузом до 12 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает угол наклона грузовой платформы от40 до 45 градусов.

В зависимости от типа перевозимого груза можно выбрать этот угол самостоятельно - таблица ниже может оказаться полезной:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• Длина привода в состоянии покоя 461 мм,
• Ход привода 1432 мм
• Длина привод в полностью выдвинутом состоянии 1893 мм,
• Диаметр привода 128 мм,
• Масляное соединение, внутренняя резьба M22x1,5

Пятиступенчатый привод< /h2>

Диаметр 1-й ступени: 105 мм,

Диаметр 2-й ступени: 90 мм,

Диаметр 3-й ступени: 75 мм,

Диаметр 4-й ступени: 60 мм,

Диаметр 5 степени: 45 мм,

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Скорость выдвижения/закрытия поршня: 0,5 м/с

p>

Допустимая температура окружающей среды от -40 до +60 ℃

Допустимая температура масла от -15 до +80 ℃

Тип сальника: с резьбой, ввинчивающийся в трубу/p>

Шток поршня:хромированный

Тип жидкости : гидравлическое масло на минеральной основе

Гнездо Φ45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Наружный диаметр верхней поверхности: Φ109 мм
• Гнездо для диаметра шарика: Φ45 мм
• Высота гнезда: 45 мм

Фиксируется двумя подшипниками и сегеровым кольцом.

Седло смазывается каламиткой.

Гидравлический блок

Электропитание: 12В 2,0кВт

В состав агрегата входят:

• насос,
• электродвигатель
• соединительная пластина,
• бак,
• контроллер.

Агрегат дополнительно имеет пластиковую крышку двигателя и комплект для монтажа.

К каждому блоку прилагается схема подключения.

Гидроагрегат идеально подходит для машин и устройств с электроприводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидропаках, прессах, подъемниках, погрузочных платформах, автомобилях. подъемники, краны, сельскохозяйственные и промышленные машины.

Позволяет управлять приводом одностороннего действия.

Привод выдвигается под действием давления, и убирается благодаря гравитационным силам и поднимаемому весу.

Технические характеристики:

Мощность двигателя: 2,0 кВт

Электрическое напряжение: 12 В

Крепление актуатора Φ40

Крепление выполнено цельным.

Используется для крепления актуаторов или люльки к раме автомобильного прицепа с помощью винтов или может быть приварено.

​Электрический ограничитель опрокидывания с шайбой и пружиной

​Назначение ограничителя – отключение питания гидроагрегата при достижении гидроцилиндром предельной высоты. .

Ограничитель применяется в: транспортных средствах доставки, автомобильных прицепах, сельскохозяйственных прицепах.

​
